Ewellix는 롤러 스크류의 선도적 업체로써 수십 년 동안 볼 스크류 및 롤러 스크류 제조 경험과 지속적인 제품 개발, 공정 개발을 통하여 효율성, 정밀성, 내구성 및 가치 측면에서 가장 까다로운 응용분야를 충족시키는 정밀 솔루션을 고객에게 제공하고 있습니다.

Ewellix Motion Technologies는 고품질, 고성능 및 다양한 종류의 롤러 스크류를 제공합니다.

Ewellix 롤러 스크류는 볼 스크류의 한계를 뛰어 넘는 기능을 수행하며, 무거운 하중, 높은 사용 빈도수, 높은 회전 속도, 높은 선형 속도, 높은 가속, 극한의 정밀도 및 강성과 열악한 환경에 적용이 적합합니다.

적용 요구 사항에 따라 Ewellix 롤러 스크류는 유성 연동형 구조의 Planetary 롤러 스크류와 재순환형 구조의 Recirculating 롤러 스크류 그리고 역 구동방식의 Compact inverted 롤러 스크류로 구분되는 3가지 유형의 롤러스크류를 제공합니다.

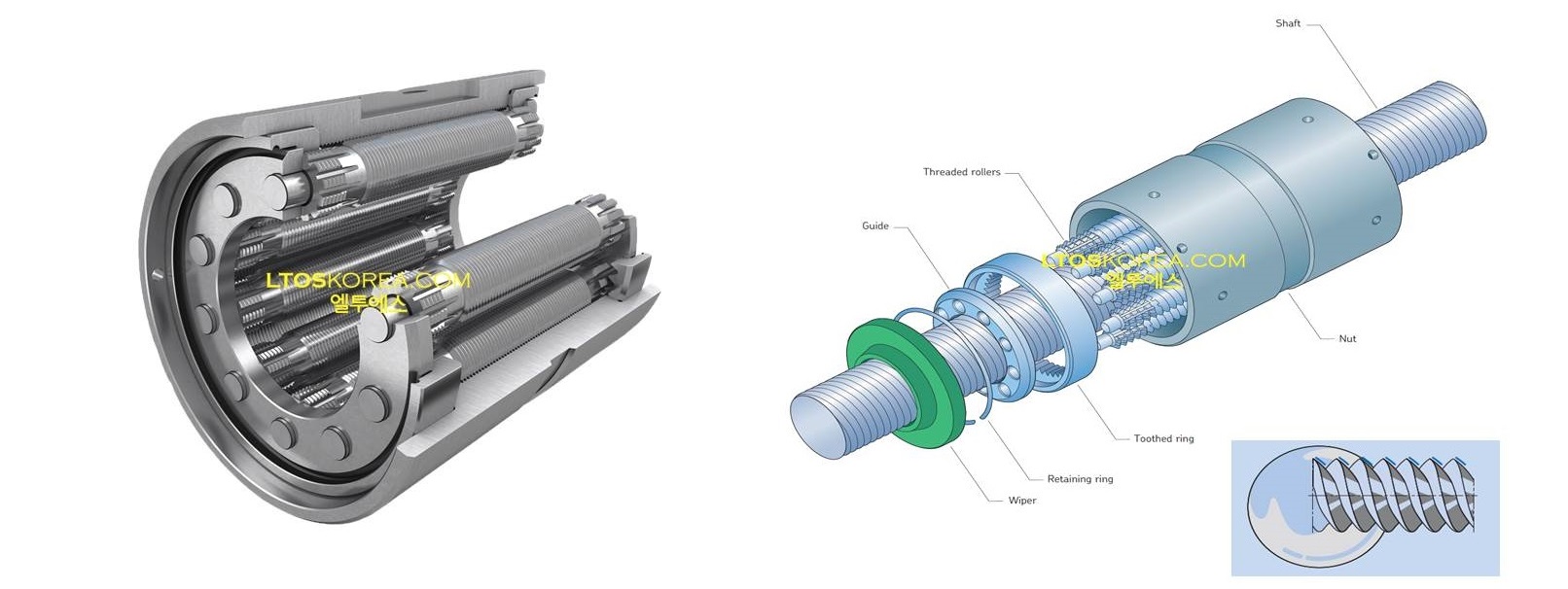

● Planetary 롤러 스크류

Ewellix Motion Technologies는 가장 까다로운 응용 분야를 커버할 수 있는 Planetary 롤러 스크류를 제공합니다.

재순환 없이 작동하는 위성 롤러(Satellite threaded roller)는 최고의 주행 성능을 위한 견고성, 하중 전달 능력, 구동 속도, 가속도, 수명 및 신뢰성을 제공합니다.

Planetary 롤러 스크류는 충격하중을 견디는 견고한 너트와 최적의 타이밍 메커니즘으로 악조건 및 높은 가속 시에도 신뢰를 보장합니다. 또한 대 리드와 너트의 대칭적 설계로 직선 방향으로의 높은 속도를 허용합니다.

Ewellix 롤러 스크류는 최신 가공 장비를 사용하여 매우 작은 직경(φ8)에서부터 매우 큰 직경(φ240)의 Planetary 롤러 스크류를 다양한 종류로 제공할 수 있습니다.

결빙이나 다량의 먼지, 화학약품 침전물 혹은 불량한 윤활등과 같은 악조건에서도 높은 하중을 견딜 수 있는 능력이 요구되는 곳에 Planetary 롤러 스크류는 최적의 능력을 발휘합니다.

Ewellix Planetary 롤러 스크류는 제트 엔진 공기흡입 액추에이터에 대해 실험실에서 실험한 결과 다량의 먼지가 흡입된 Ewellix Planetary 롤러 스크류는 신뢰성 있게 가동됨이 증명된 바 있습니다.

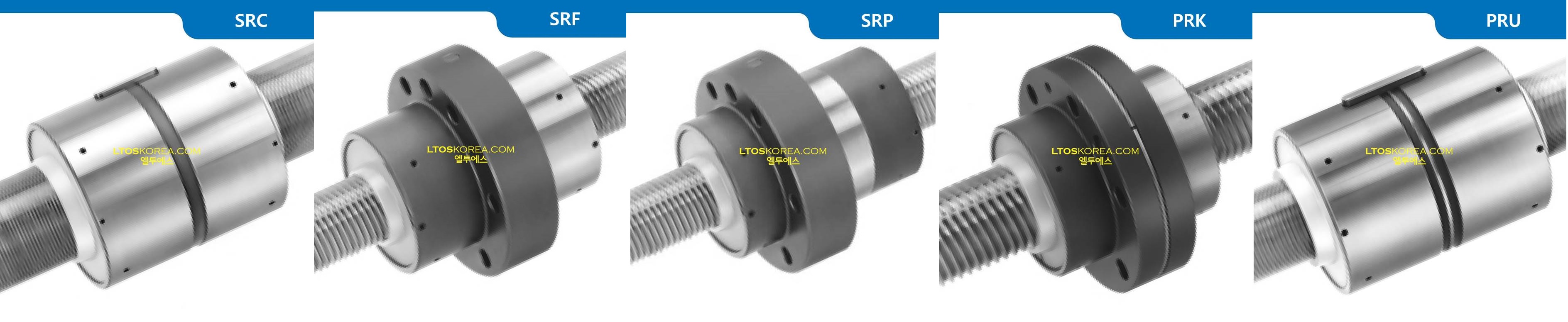

[ Planetary 롤러 스크류 표준형 Nut ]

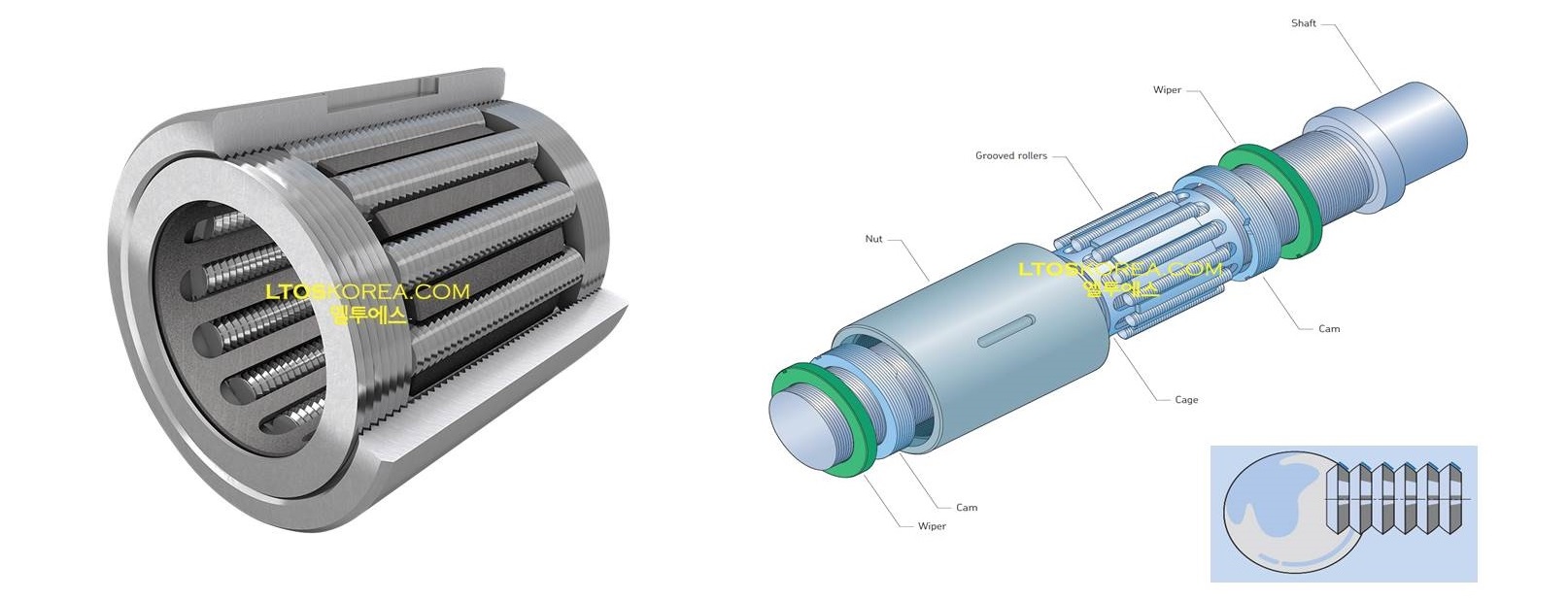

● Recirculating 롤러 스크류

Ewellix Recirculating 롤러 스크류는 홈 롤러를 통해 순환하는 롤러 나사가 하중 전달 능력, 초정밀 운전 솔루션을 위한 정밀 분해 능과 위치 정밀도 및 축 방향 강성을 위한 가능한 작은 리드를 이상적으로 조합합니다.

작은 리드 및 작은 나선 각은 낮은 회전 마찰과 함께 낮은 후방 주행 성능을 제공할 수 있습니다.

Recirculating 롤러 스크류의 구동 방식은 원주형 홈이 있는 롤러가 너트와 스크류 축 사이에서 회전하는 방식으로 구동하게 됩니다.

나선의 형태는 높은 하중 이송 용량과 고강성을 위해 큰 접촉 반경을 만들 수 있도록 원통형으로 되어 있으며,롤러를 고정하는 케이지는 롤러가 스크류 축에 평행을 유지하고 그 주변에 일정하게 간격을 유지합니다. 롤러 스크류 너트의 내부에서 일 회전한 후 롤러는 하나의 나선을 축 방향으로 이동하게 됩니다. 그다음 너트 내부의 축 방향 홈으로 들어가고 따라서 너트와 축 나선과 분리됩니다.

시작 지점에서 한 번에 하나씩 뒤로 가는 롤러의 축 방향 변위는 너트 나선에 고정되어 있는 캠에 의해 제어되는 구조입니다.

Recirculating 롤러 스크류는 높은 반복 정밀도 와 높은 위치 정확도를 가지고 있습니다.

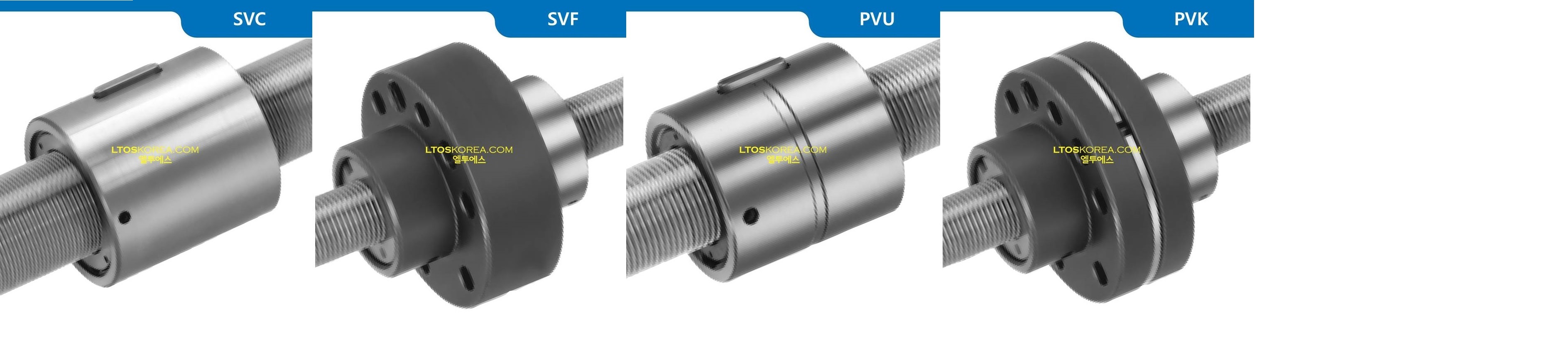

[ Recirculating 롤러 스크류 표준형 Nut ]

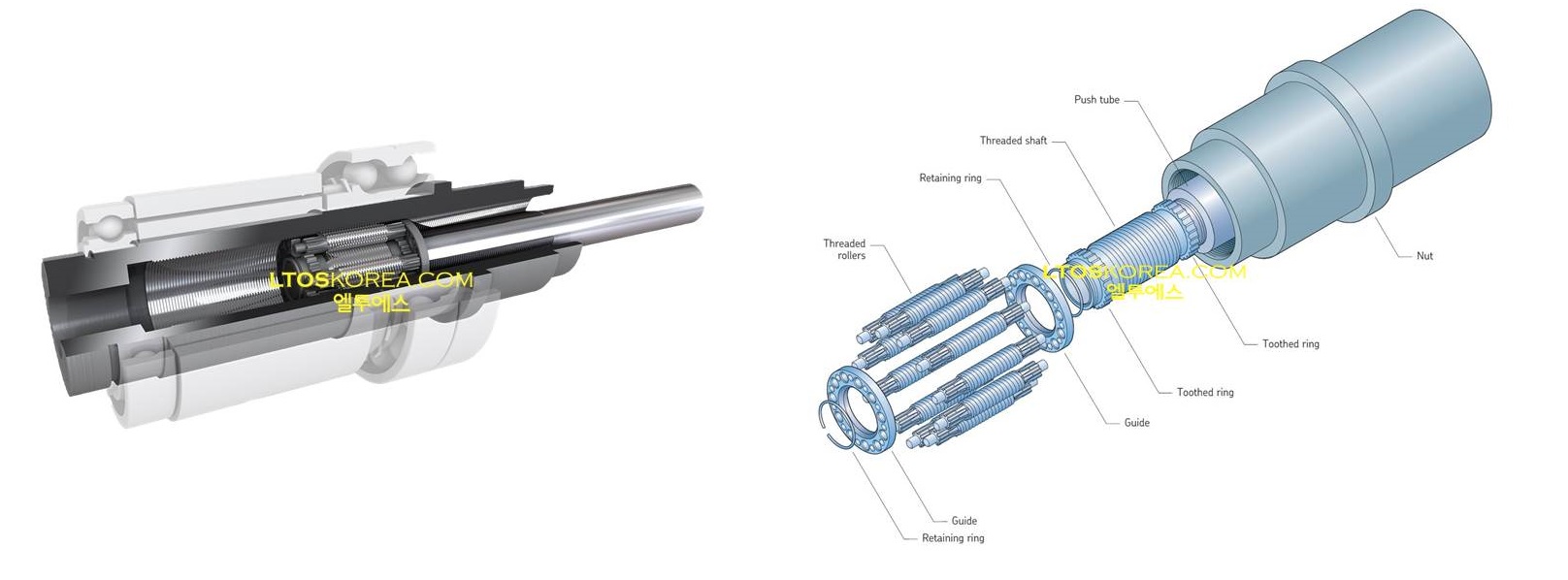

● Compact inverted (ISR) 롤러 스크류

Ewellix Roller screw의 Compact inverted 롤러 스크류는 Planetary 롤러 스크류의 독특한 디자인 변형 제품입니다.

Compact inverted 롤러 스크류는 Planetary 롤러 스크류와 동일한 원리로 작동하며 롤러의 회전은 톱니 모양의 링을 통해 막대형 샤프트와 동기화됩니다.

너트 또는 샤프트는 전기 모터에 의해 회전되어 회전하지 않는 구성 요소가 액추에이터의 푸시 튜브 역할을 할 수 있습니다.

변환 푸시 튜브에 작용하는 프로그램은 Planetary 롤러 스크류를 통해 회전축 또는 너트로 이동합니다.

톱니 링과 가이드 링은 완벽한 하중 분포를 위해 롤러의 롤링 모션 및 원주 방향 위치를 보정하고 롤러 간의 마찰을 제거합니다.

Compact inverted 롤러 스크류는 소형 및 고 부하 기능이 필요한 솔루션에 강력한 능력을 제공하는 제품으로 고강도, 소형 리드 및 높은 동적 성능이 요구되는 애플리케이션에 적합합니다.

● 응용 적용 예
