- C5 급 (φ20~φ32)
Detail
ISSOKU 축단 미가공품의 φ16~φ32 DATA입니다.
보다 정확한 내용은 전자카다록을 참고해 주시기 바랍니다.
● 정도 등급별 볼스크류 분류
구분 | C3 | C5 | C7 | C10 |
리드정도 | 12 μm | 25 μm | 50 μm | 200 μm |
백래쉬 | 5 μm | 5 μm | 20 μm | 100 μm |
싱글예압 | 가능 | 가능 | 불가 | 불가 |
● 생산 규격
| 리드 1mm | 리드 2mm | 리드 4mm | 리드 5mm | 리드 8mm | 리드 10mm | 리드 20mm |
φ 8 | 8×1 | 8×2 | 8×4 | 8×5 | 8×8 |
|
|
φ 10 |
| 10×2 | 10×4 |
|
| 10×10 |
|
φ 12 | 12×1 | 12×2 |
| 12×5 |
| 12×10 | 12×20 |
φ 15 |
|
|
| 15×5 |
| 15×10 | 15×20 |
φ 20 |
|
|

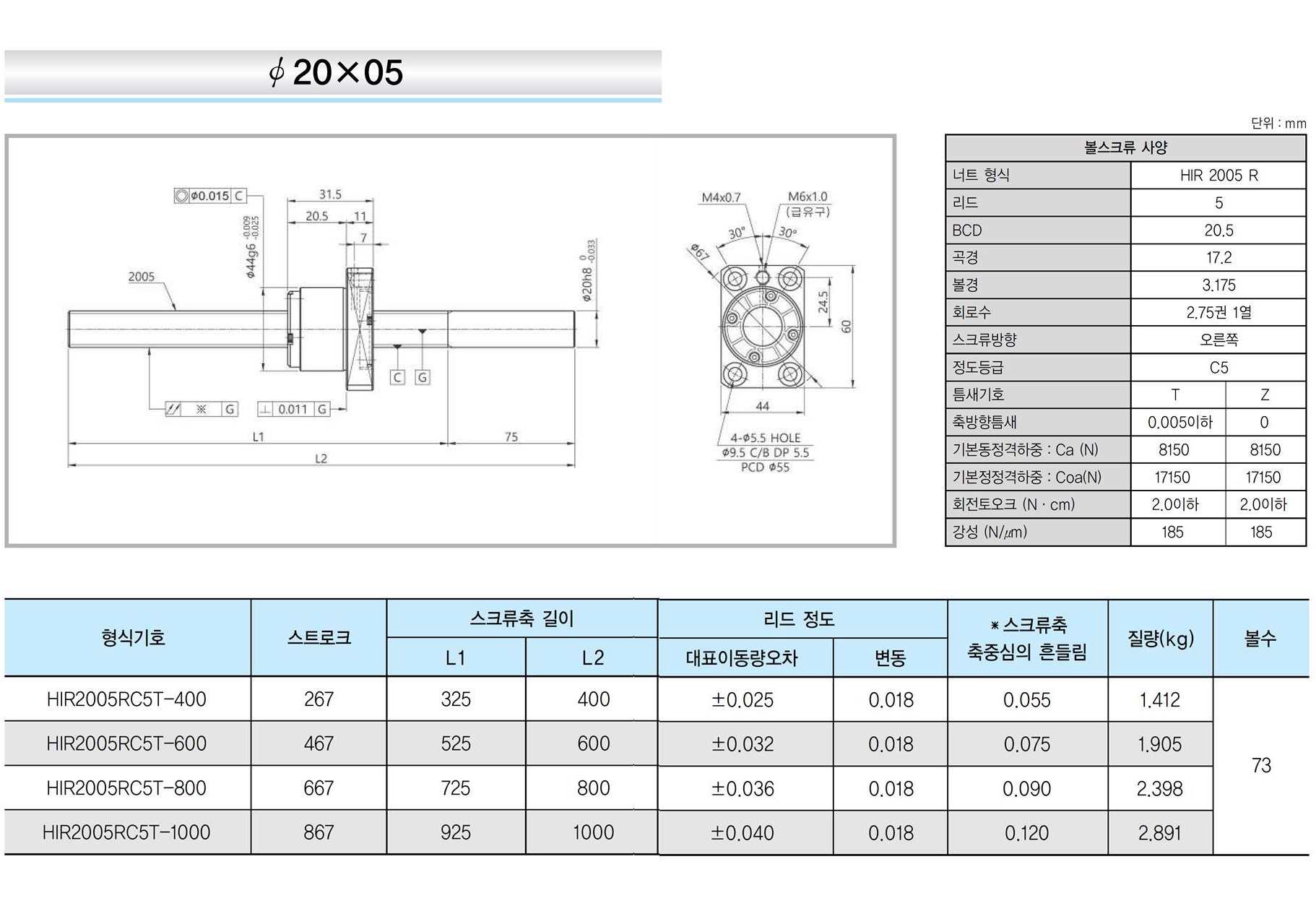

| 20×5 |

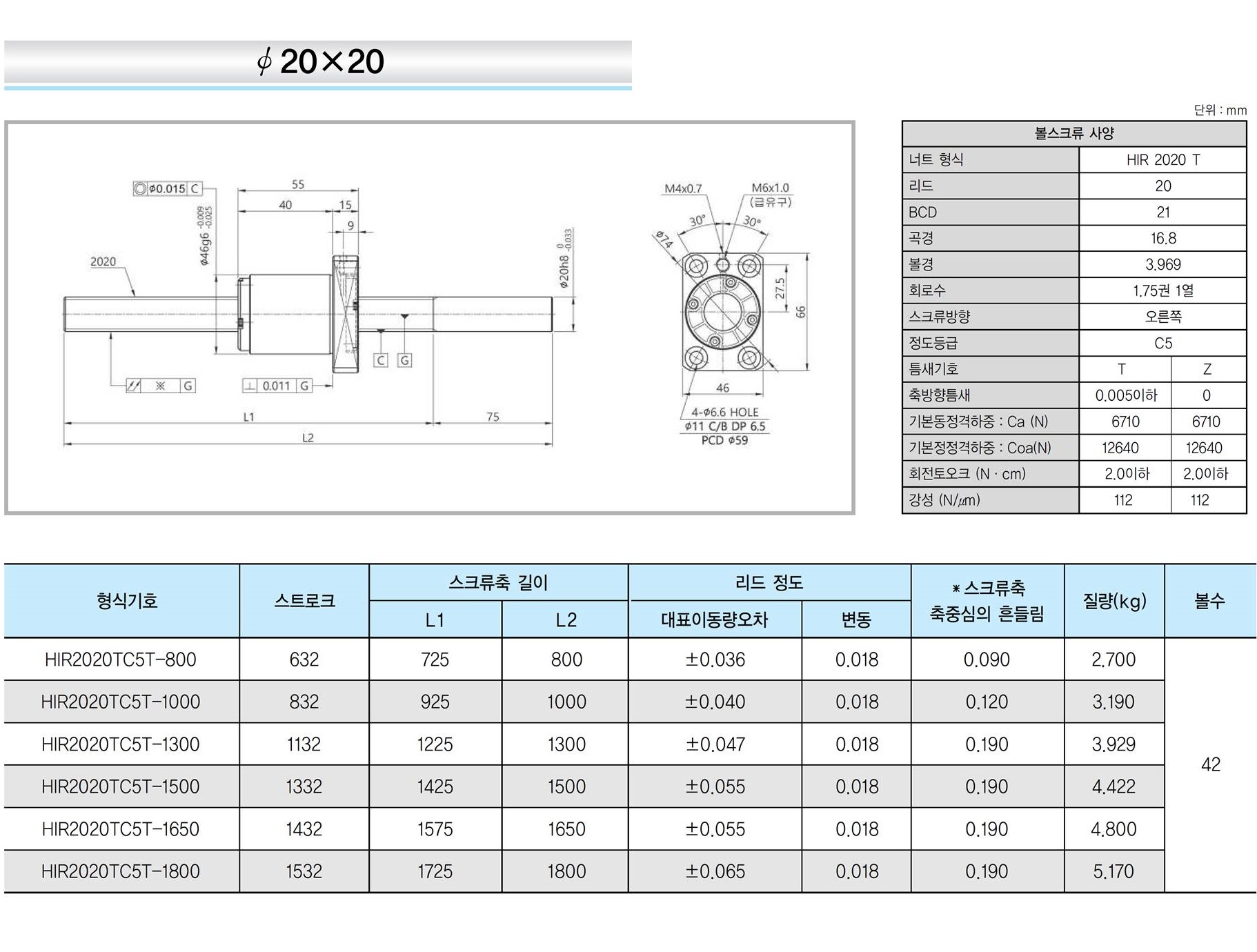

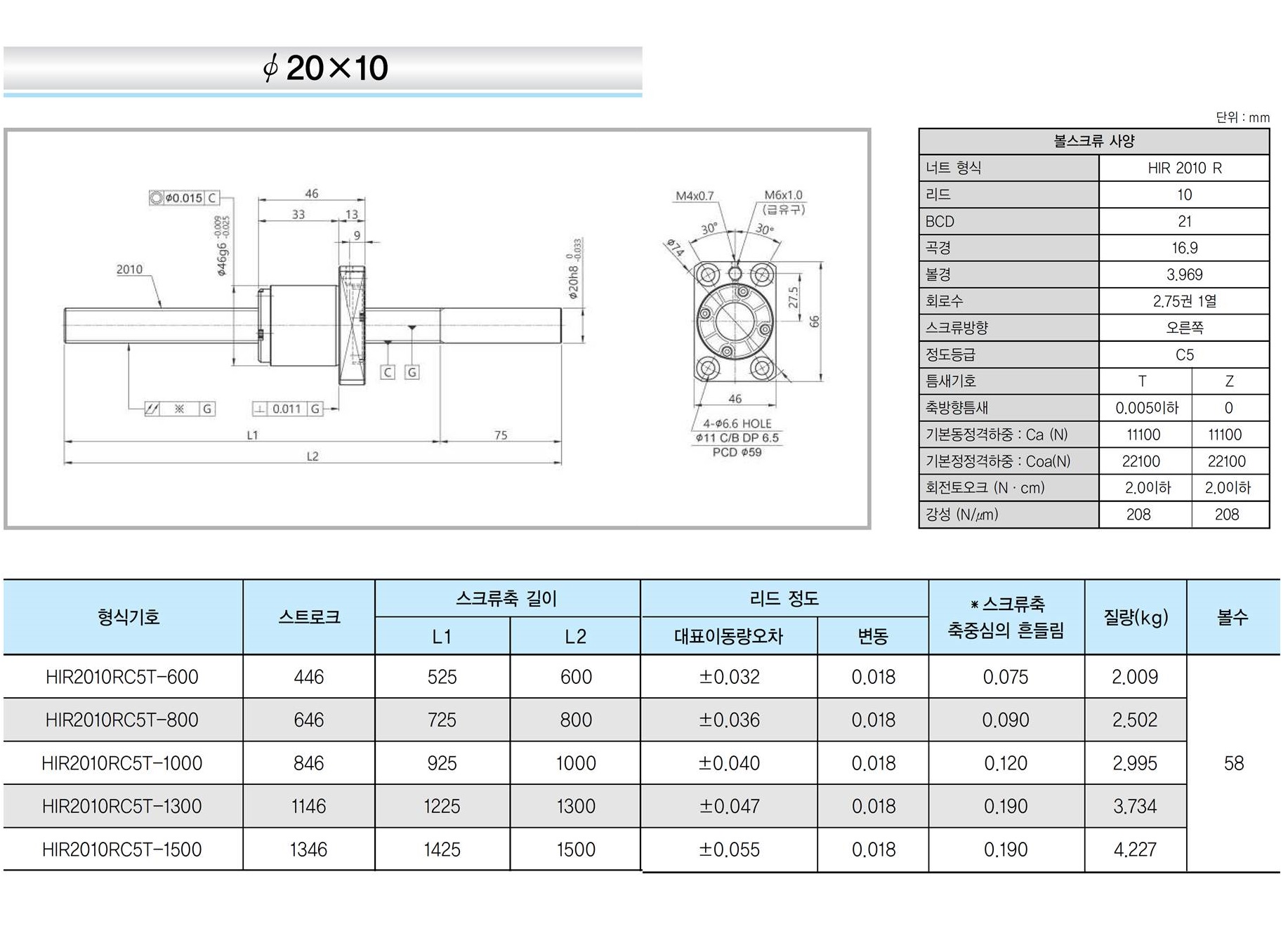

| 20×10 | 20×20 |
φ 25 |
|
|

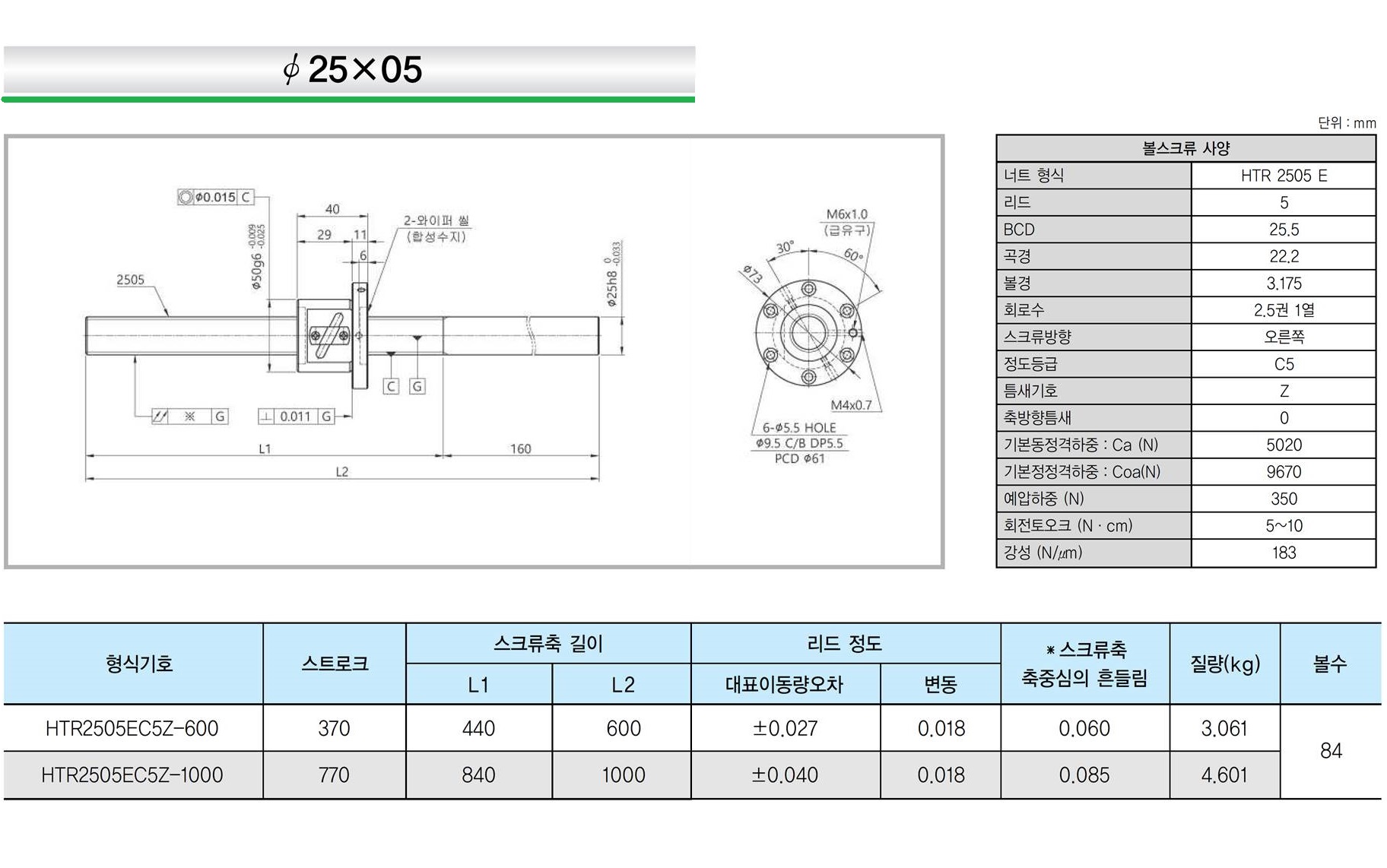

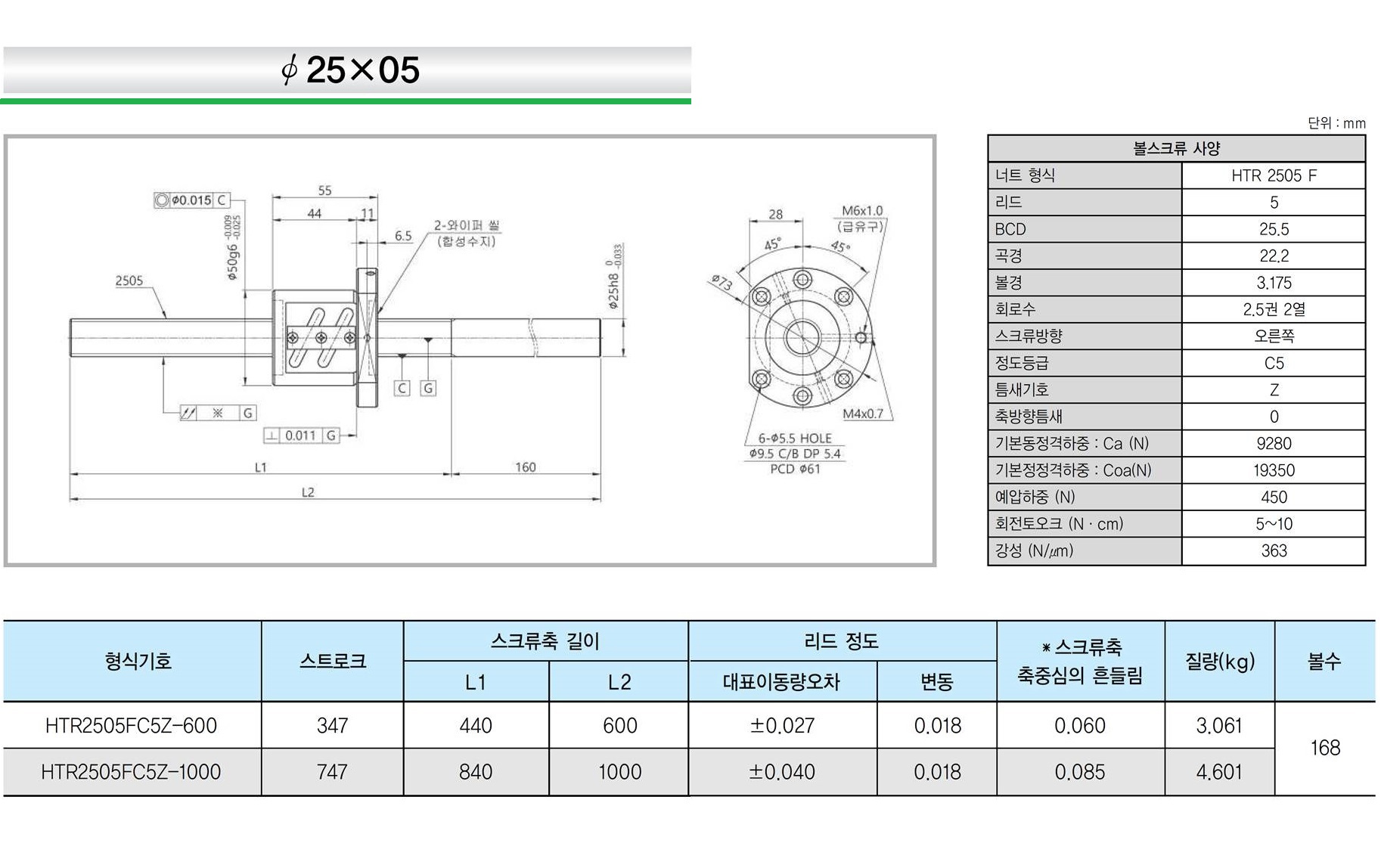

| 25×5 |

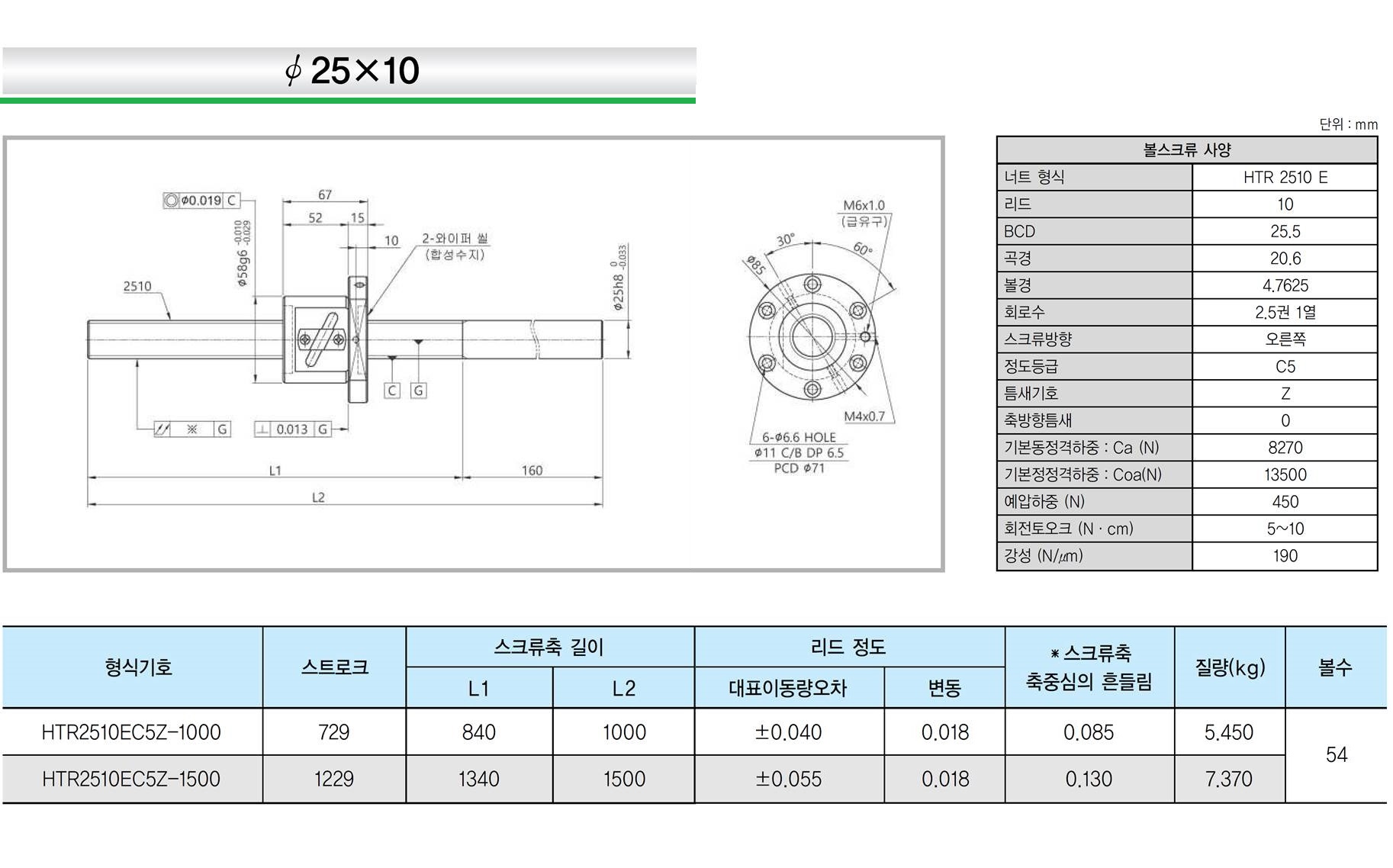

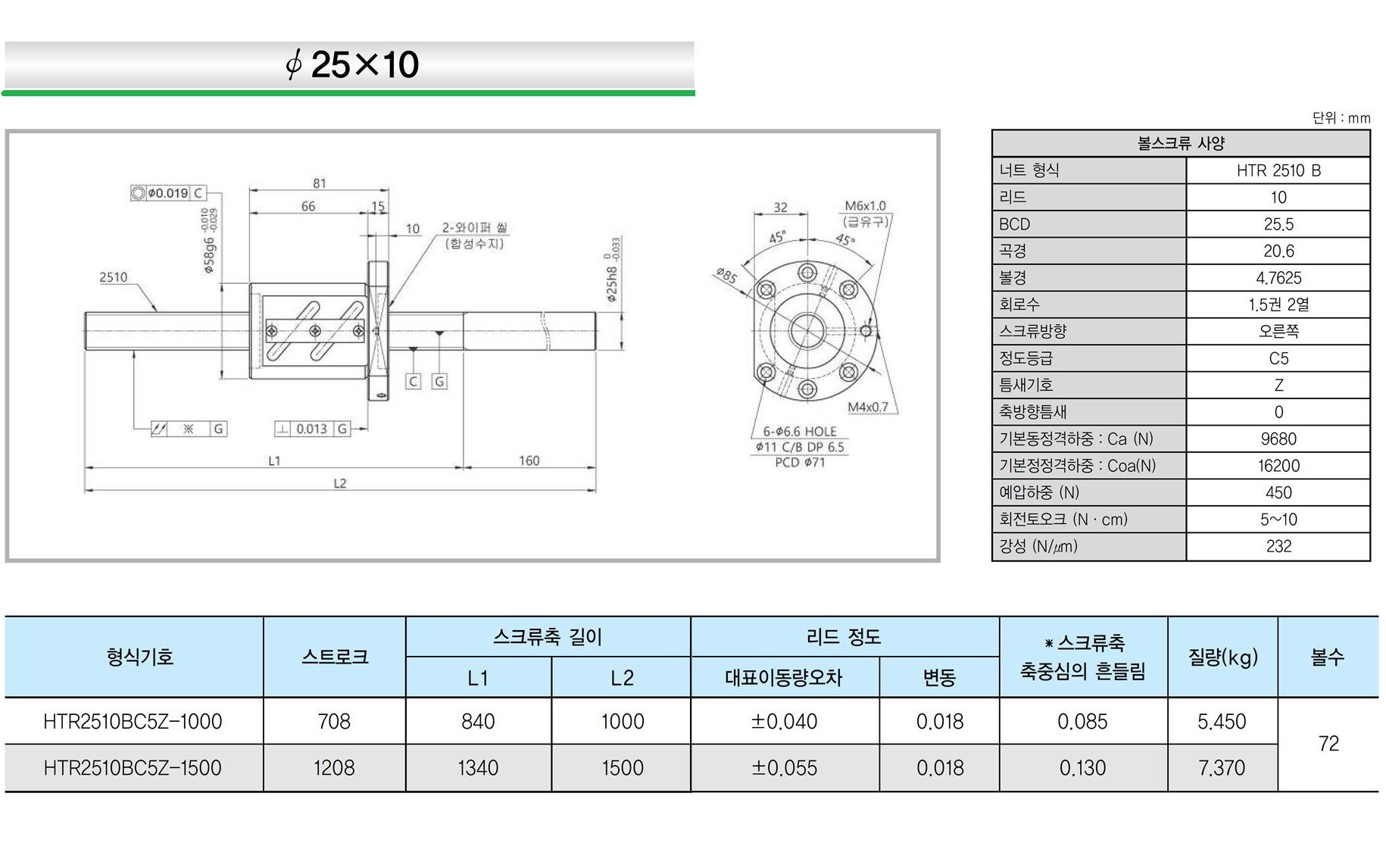

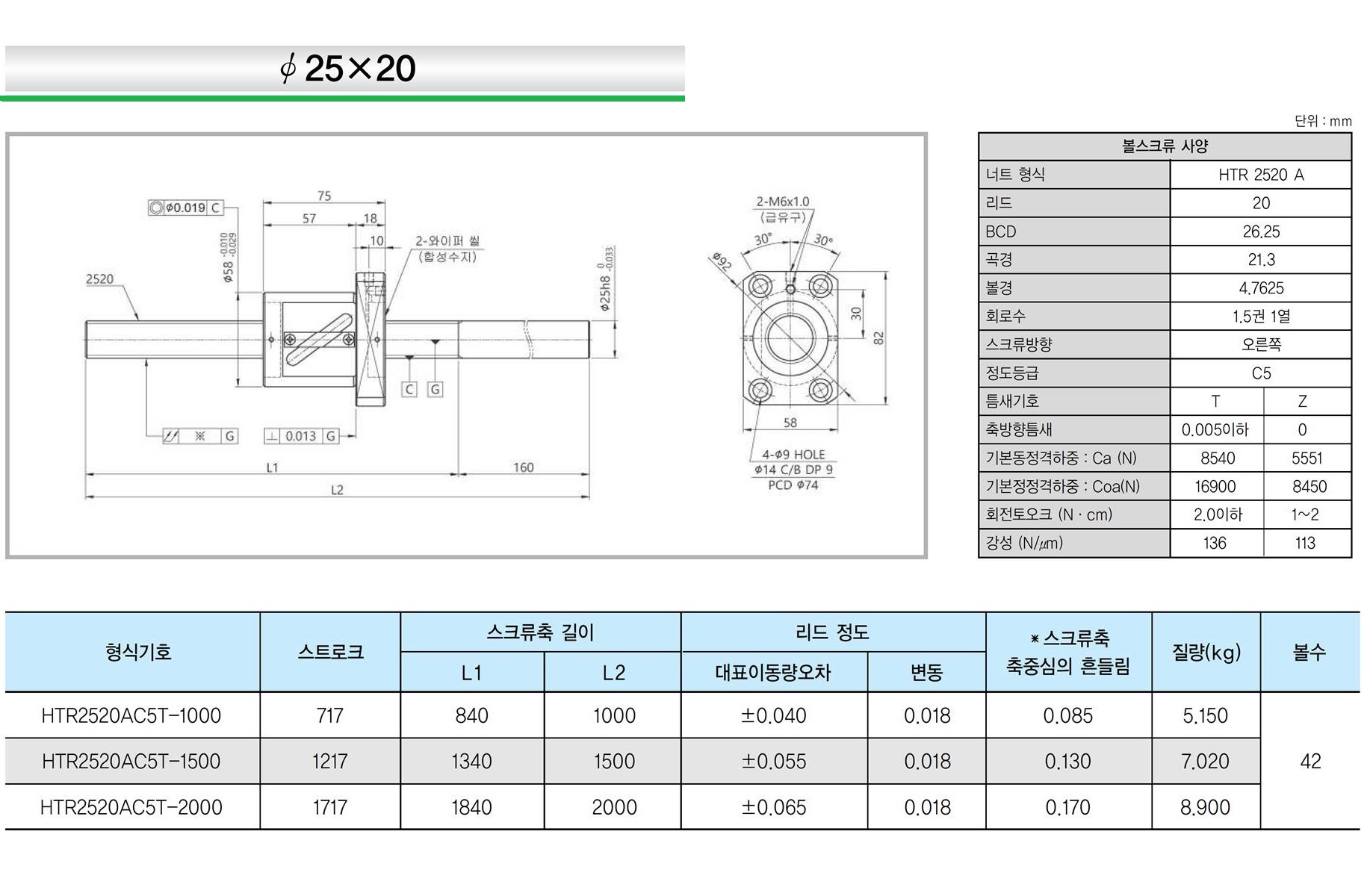

| 25×10 | 25×20 |
φ 32 |
|
|

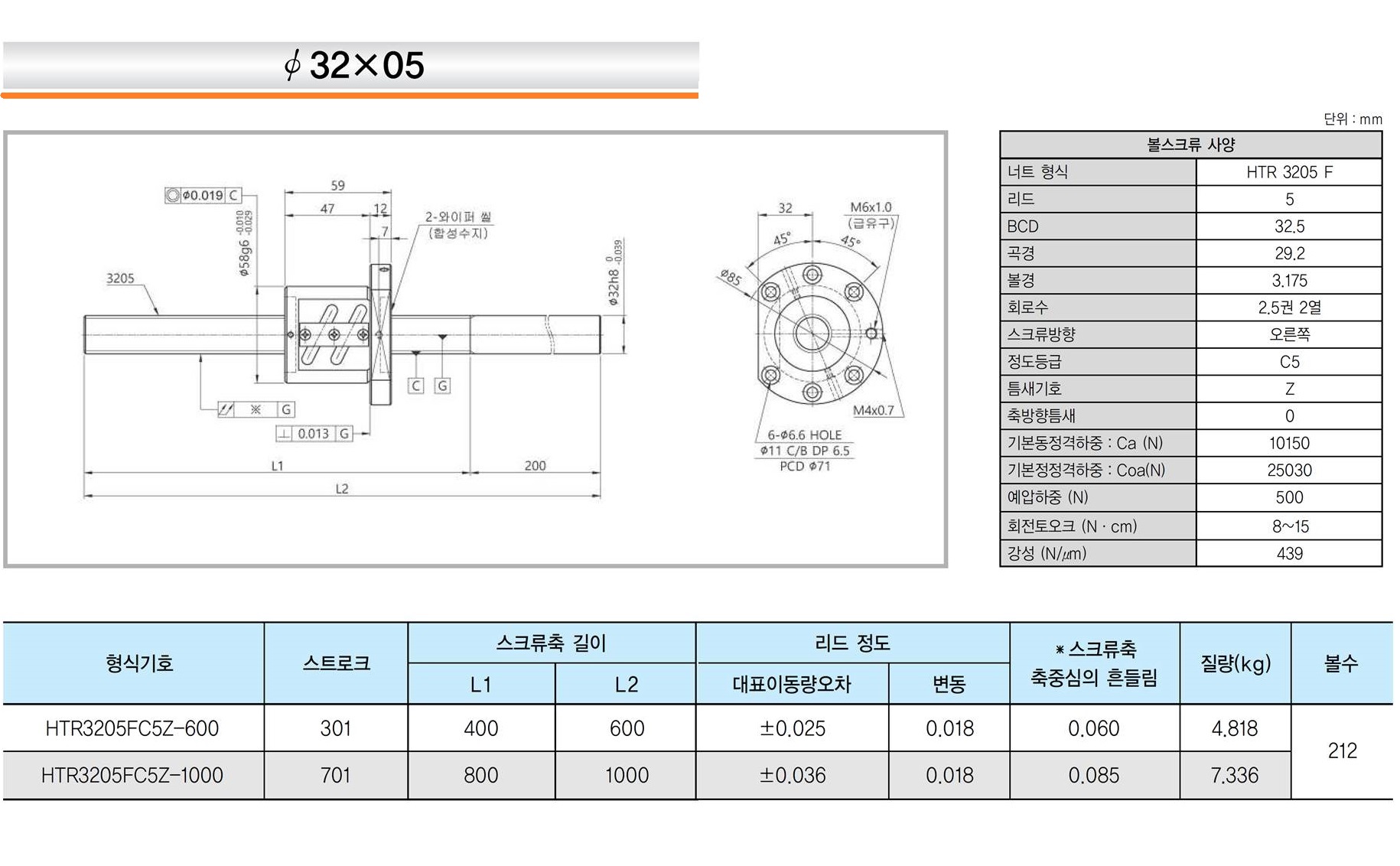

| 32×5 |

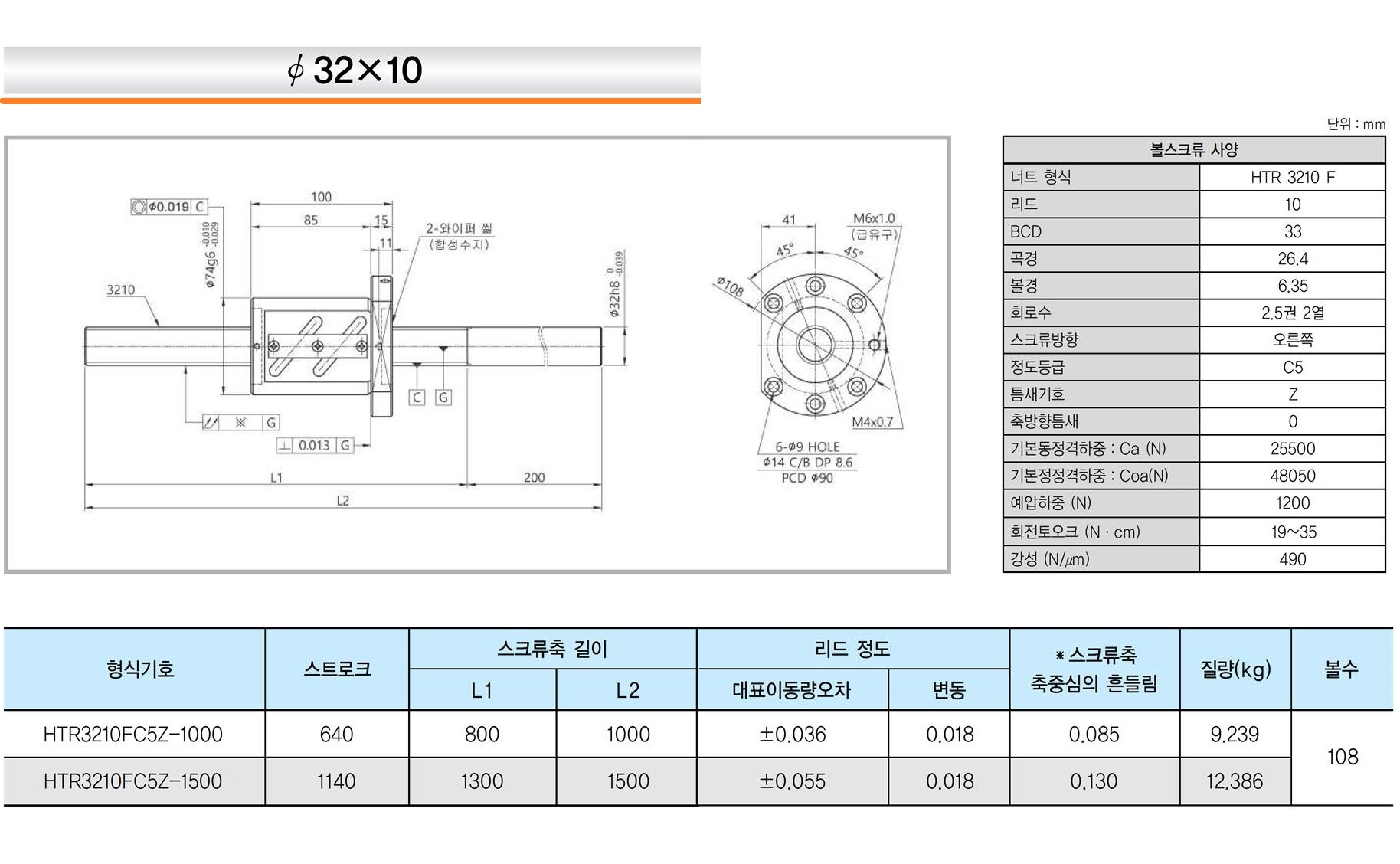

| 32×10 |
※ 파란색 표기된 치수 외 DATA는 별도 페이지에서 확인 바랍니다.
