- C5 급 (φ8~φ15)
Detail
ISSOKU 축단 미가공품의 φ8~φ15 DATA입니다.
보다 정확한 내용은 전자카다록을 참고해 주시기 바랍니다.
● 정도 등급별 볼스크류 분류
구분 | C3 | C5 | C7 | C10 |
리드정도 | 12 μm | 25 μm | 50 μm | 200 μm |
백래쉬 | 5 μm | 5 μm | 20 μm | 100 μm |
싱글예압 | 가능 | 가능 | 불가 | 불가 |
● 생산 규격
|
리드 1mm |
리드 2mm |
리드 4mm |
리드 5mm |
리드 8mm |
리드 10mm |
리드 20mm |
φ 8 |

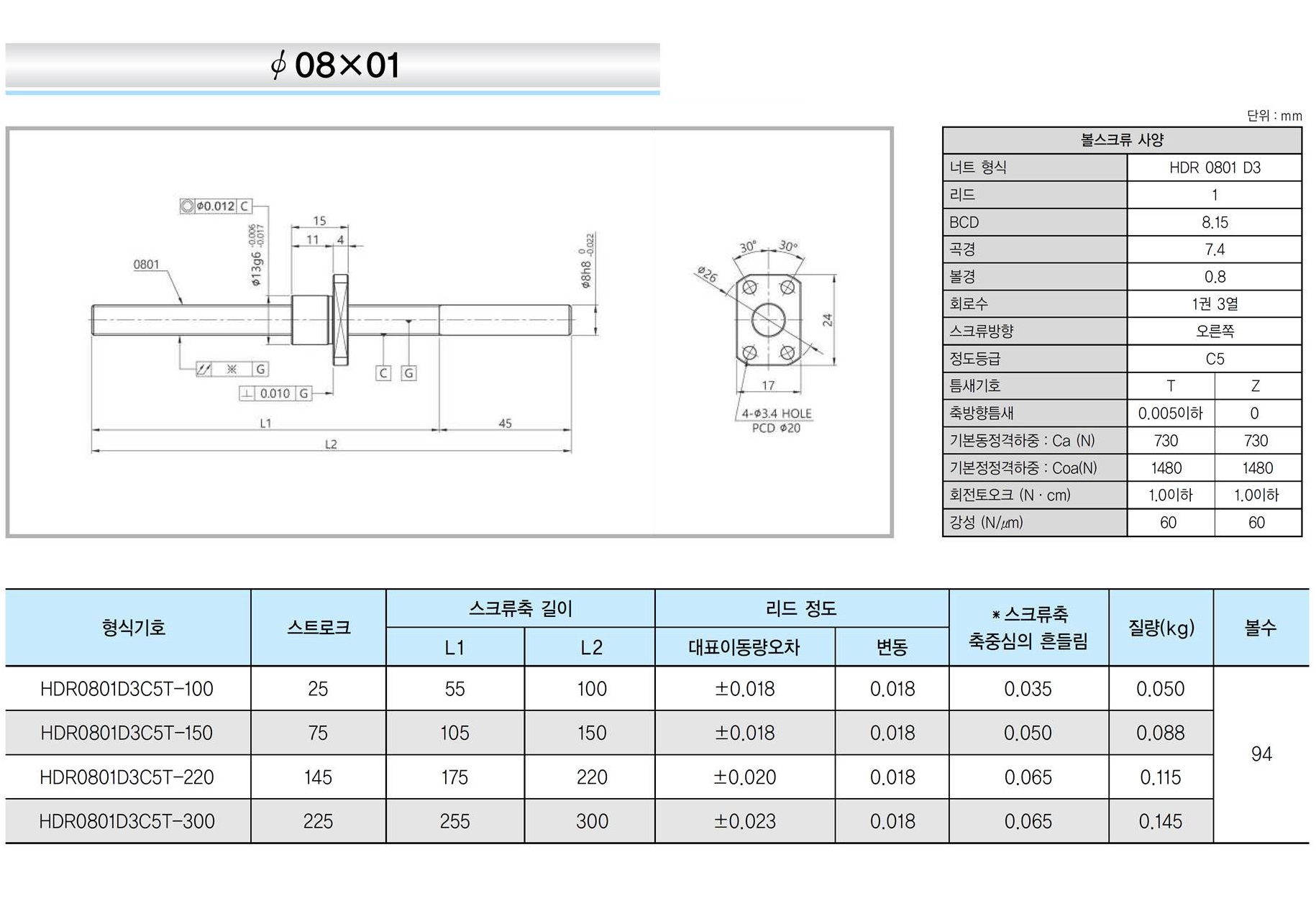

8×1 |

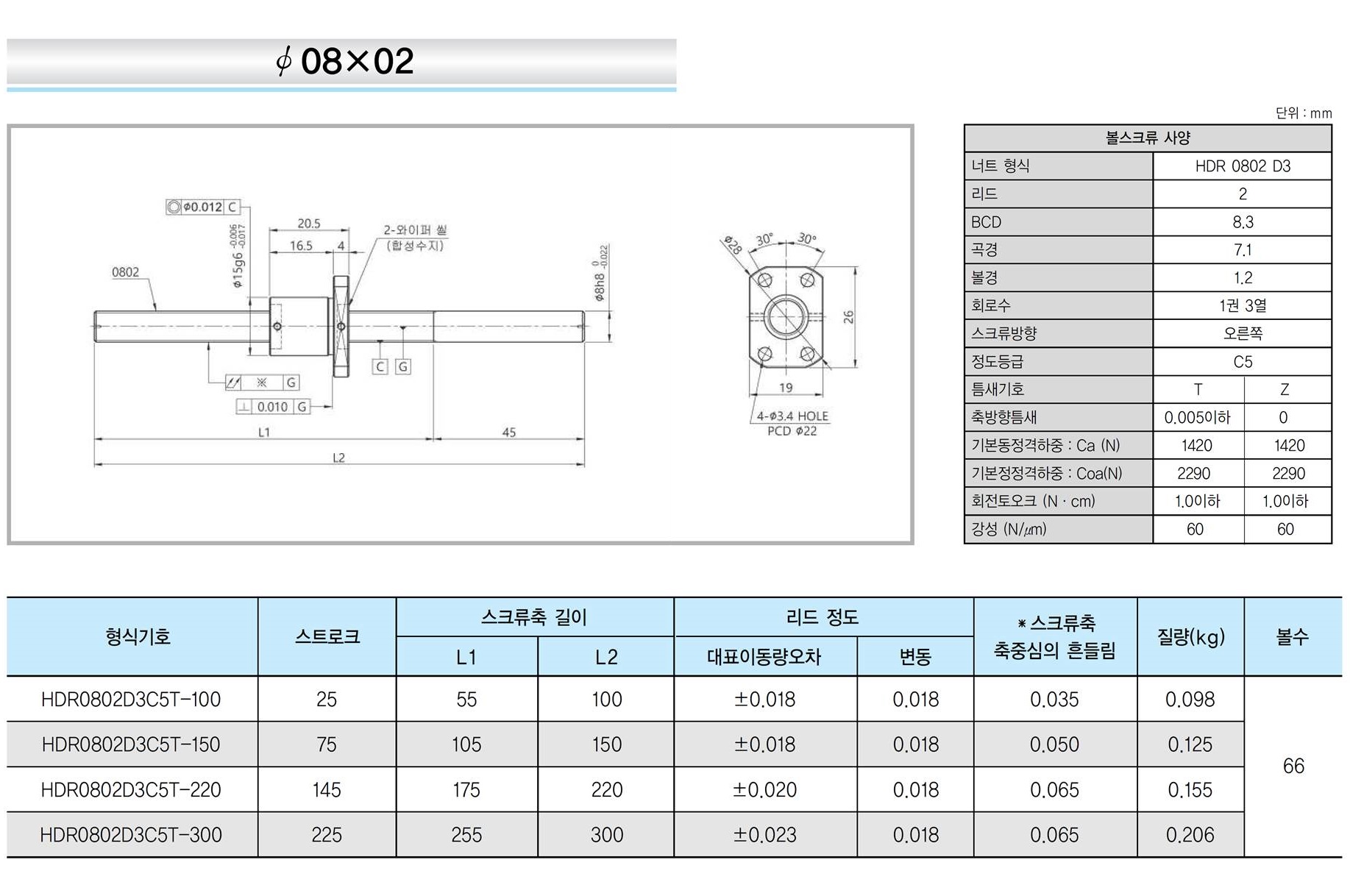

8×2 |

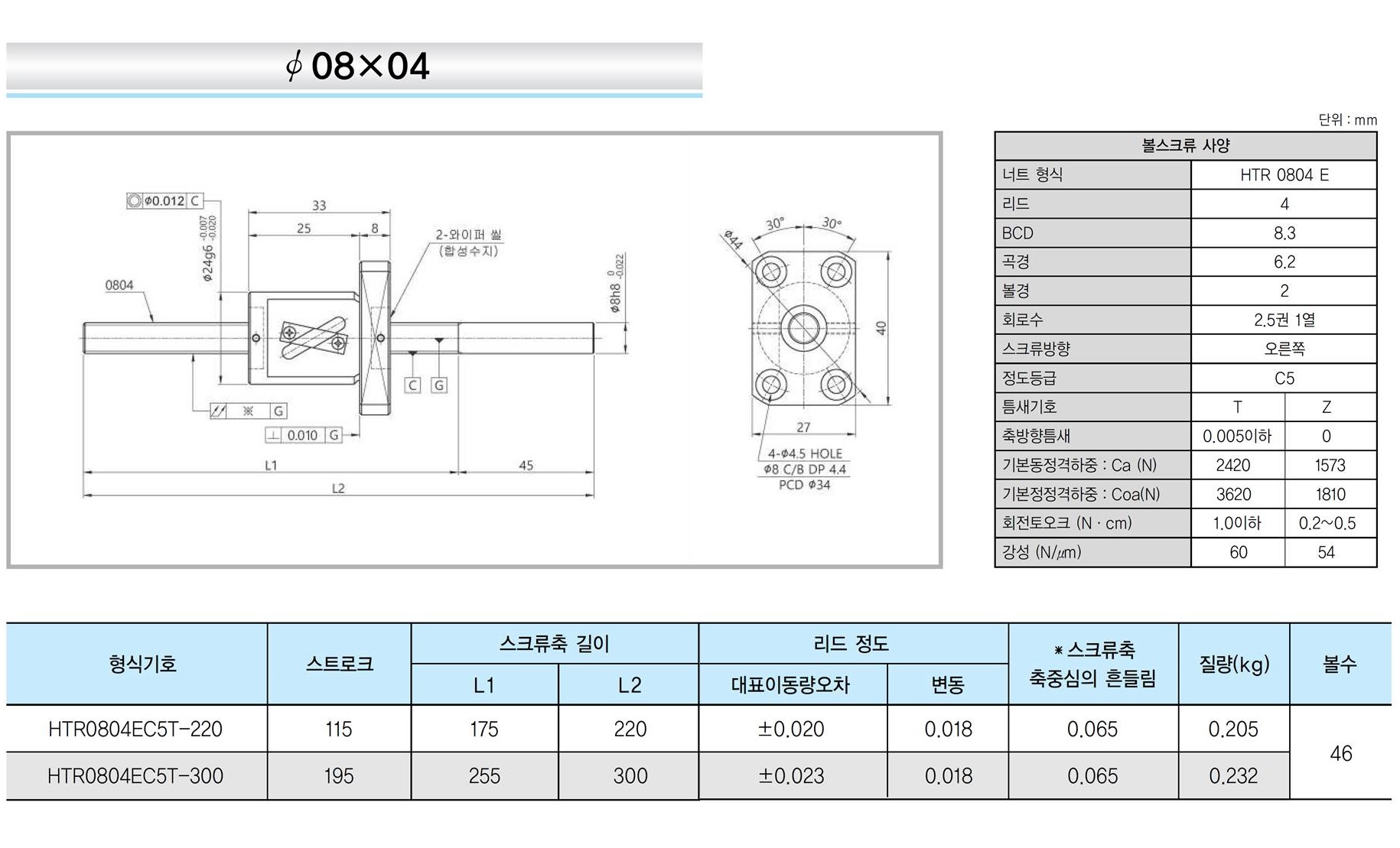

8×4 |

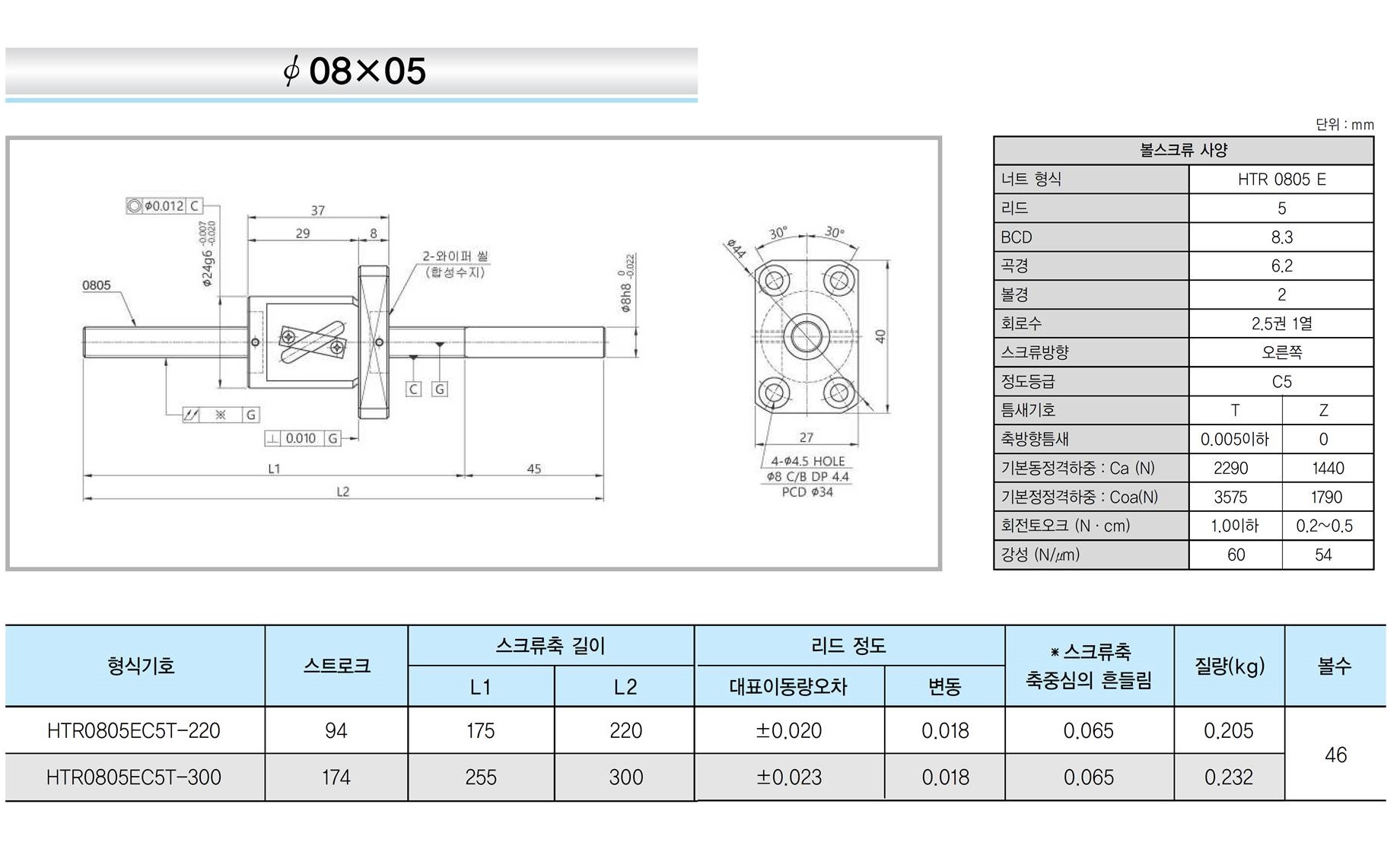

8×5 |

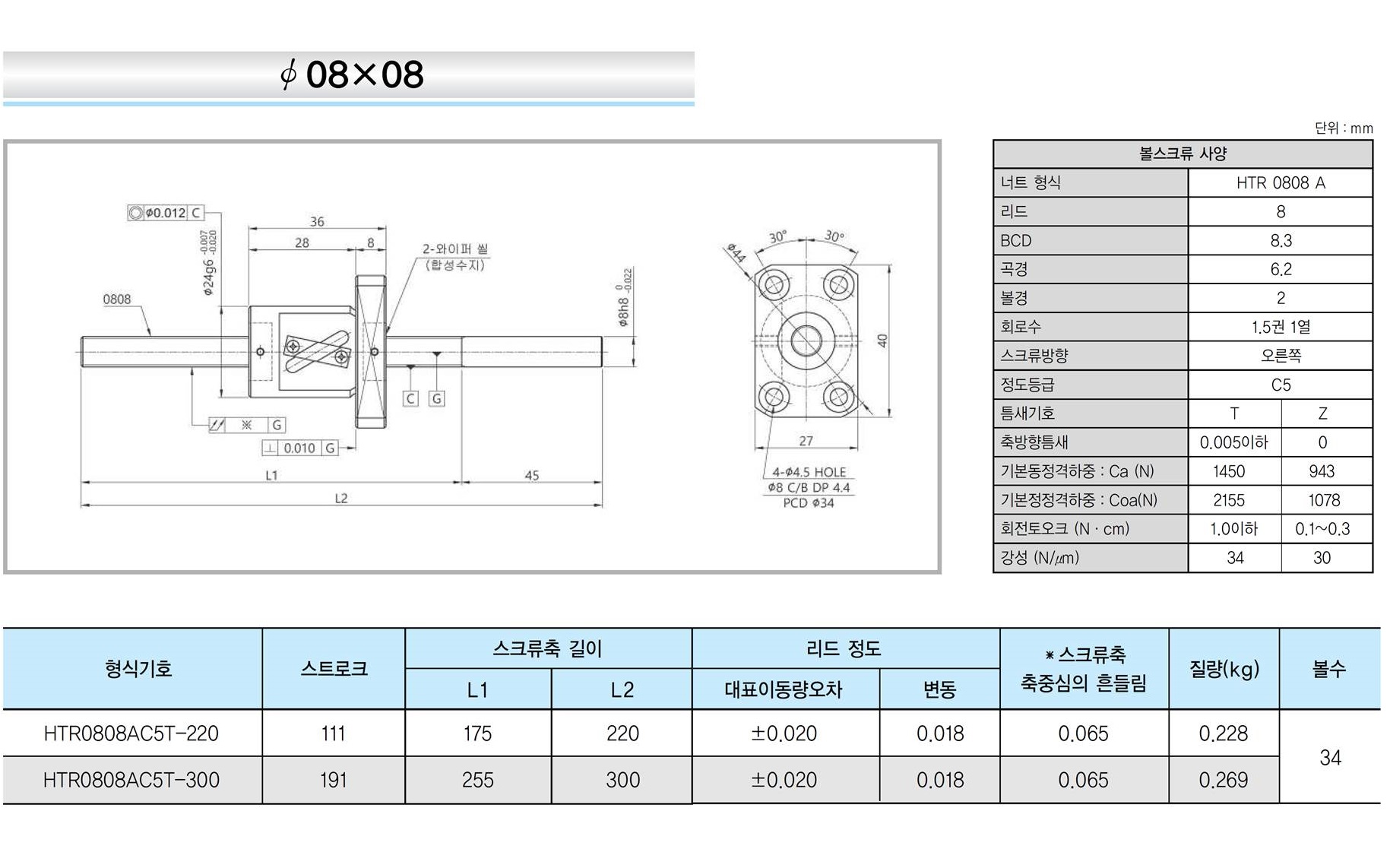

8×8 |
|
|
φ 10 |
|

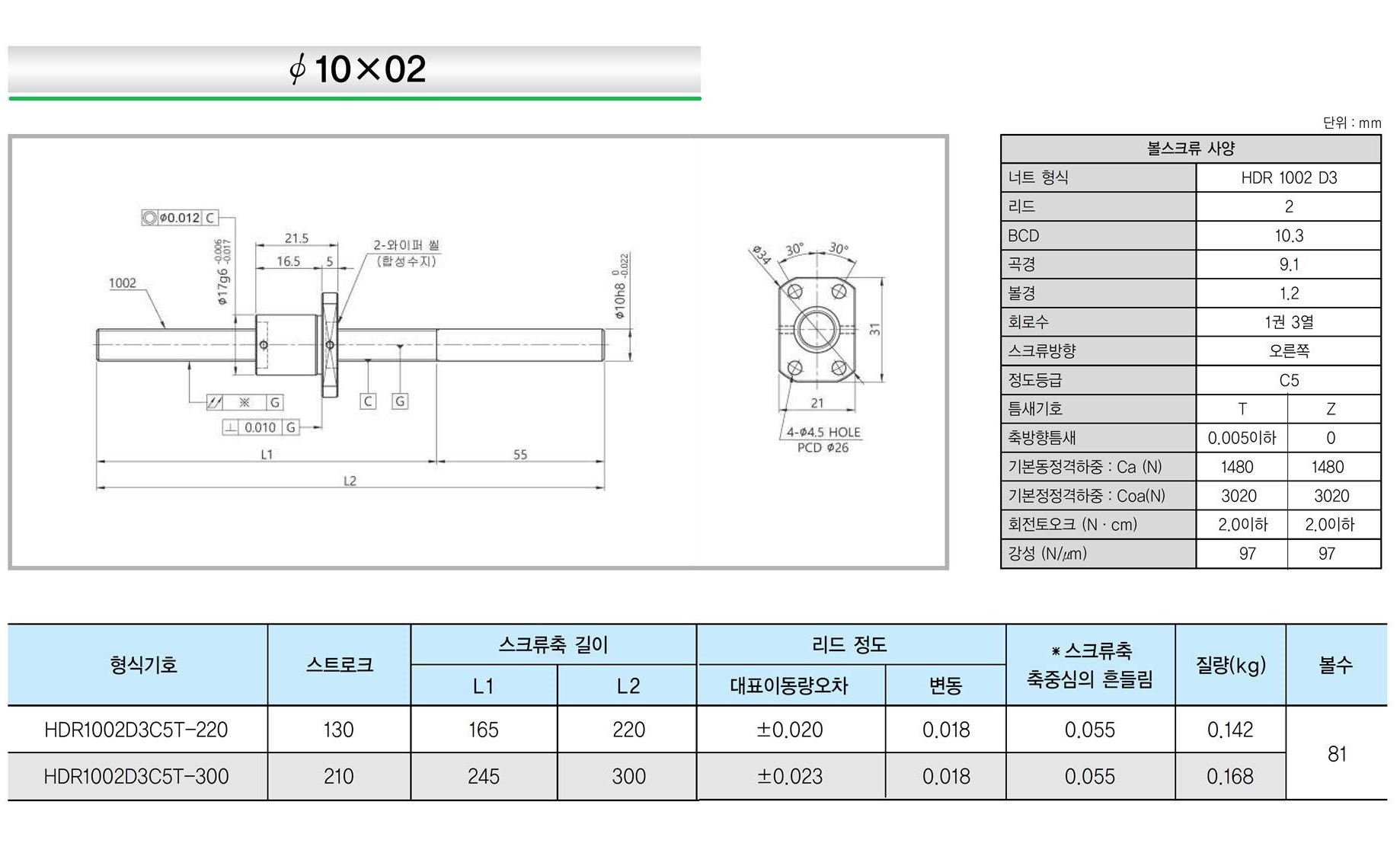

10×2 |

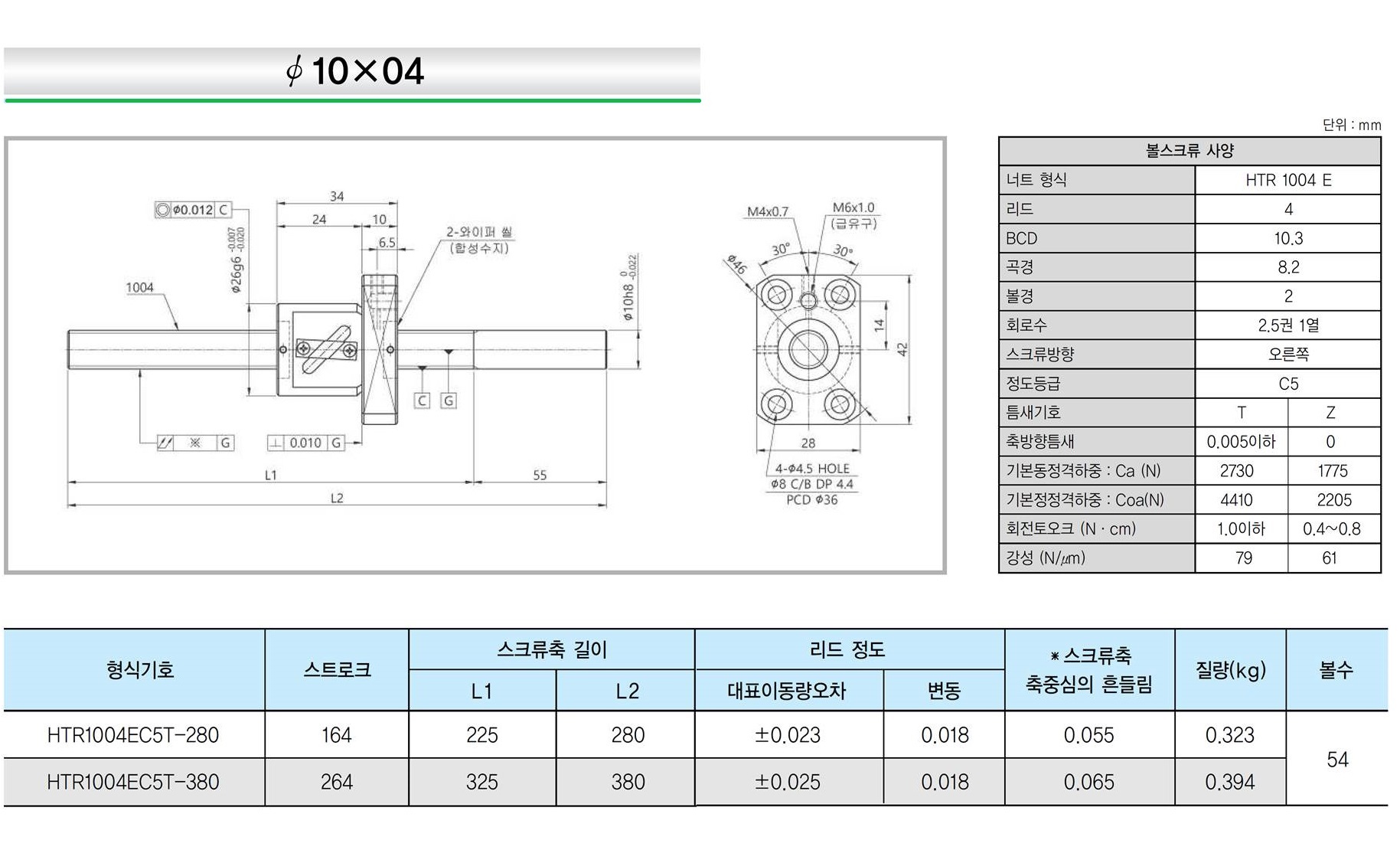

10×4 |
|
|

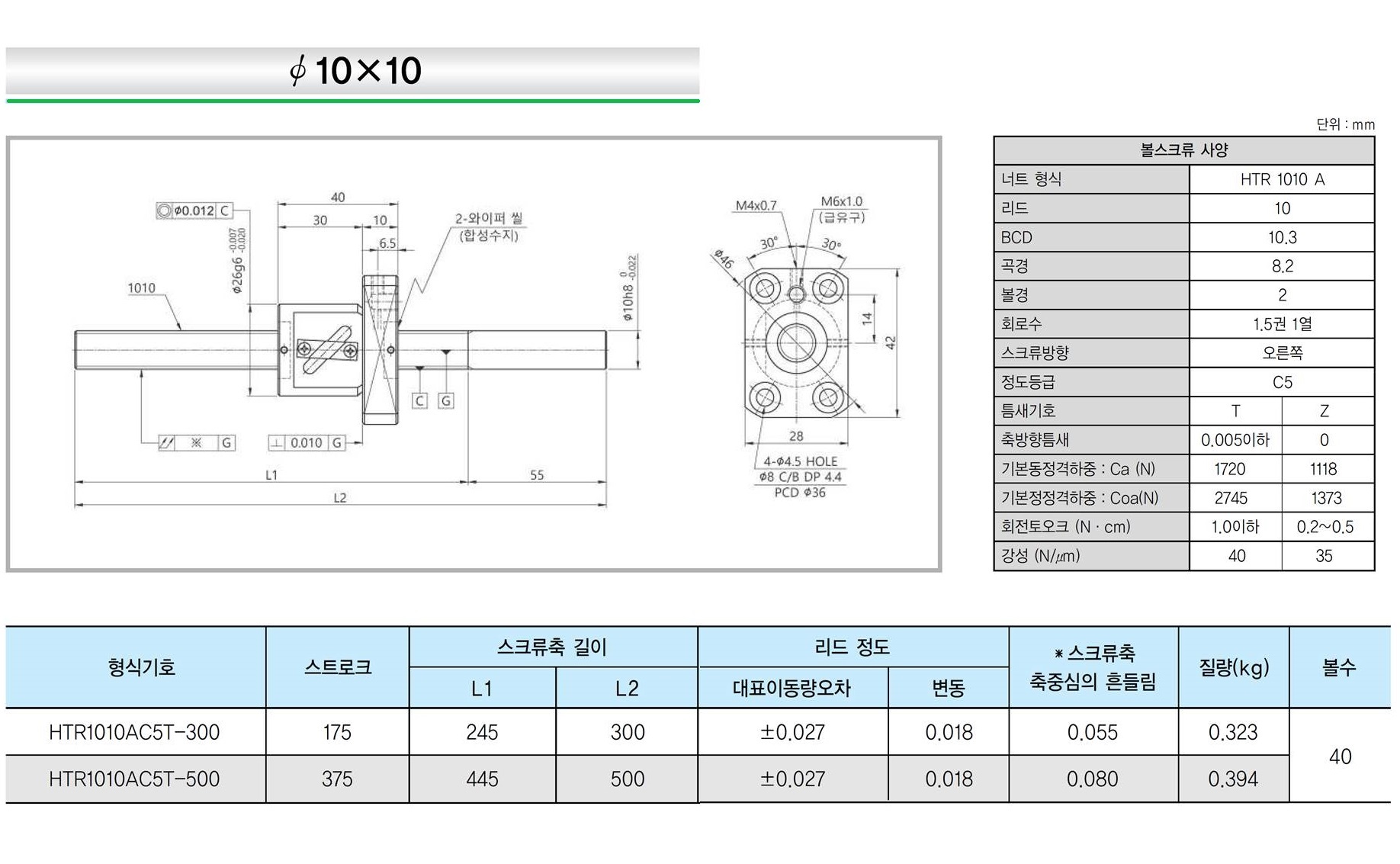

10×10 |
|
φ 12 |

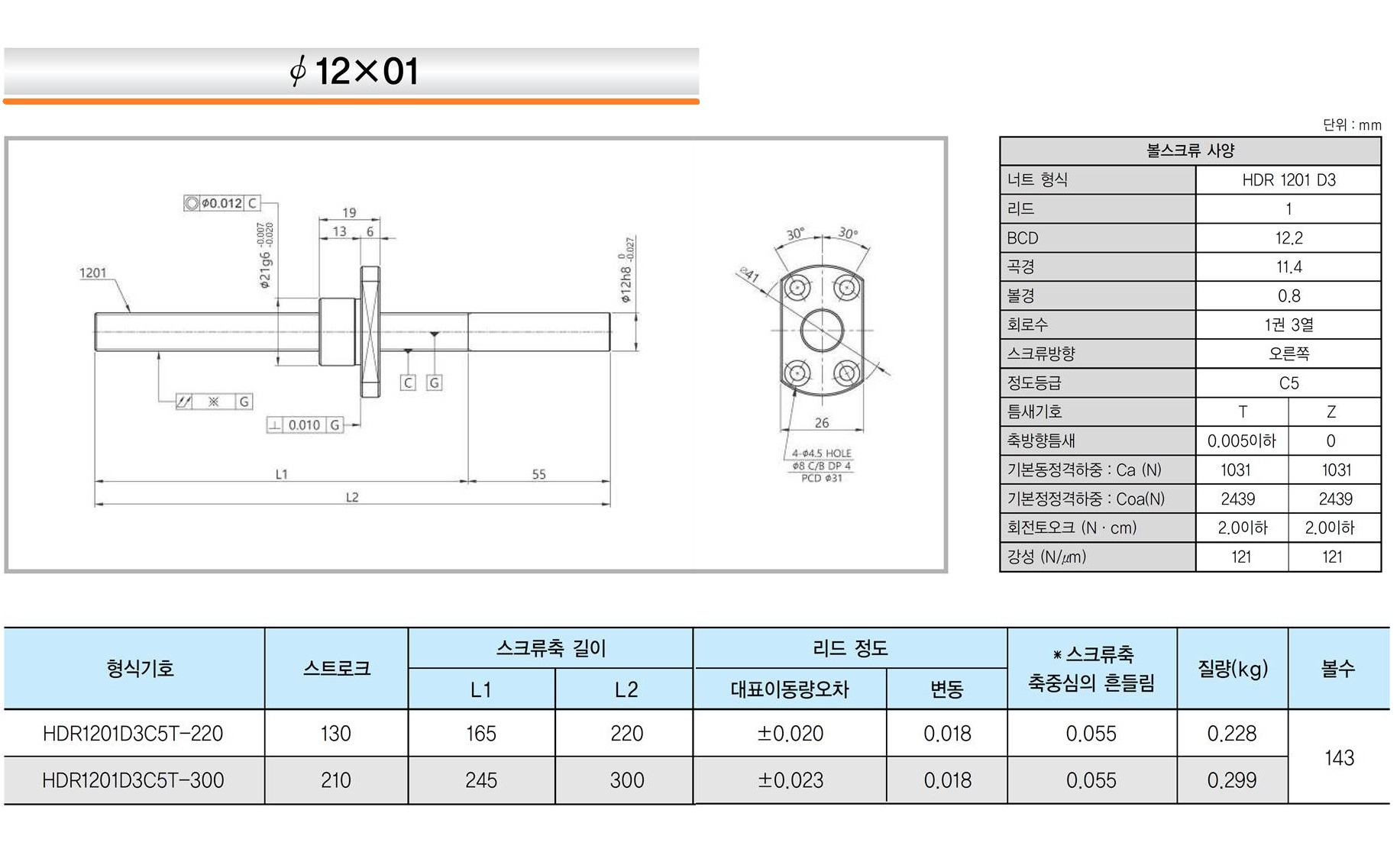

12×1 |

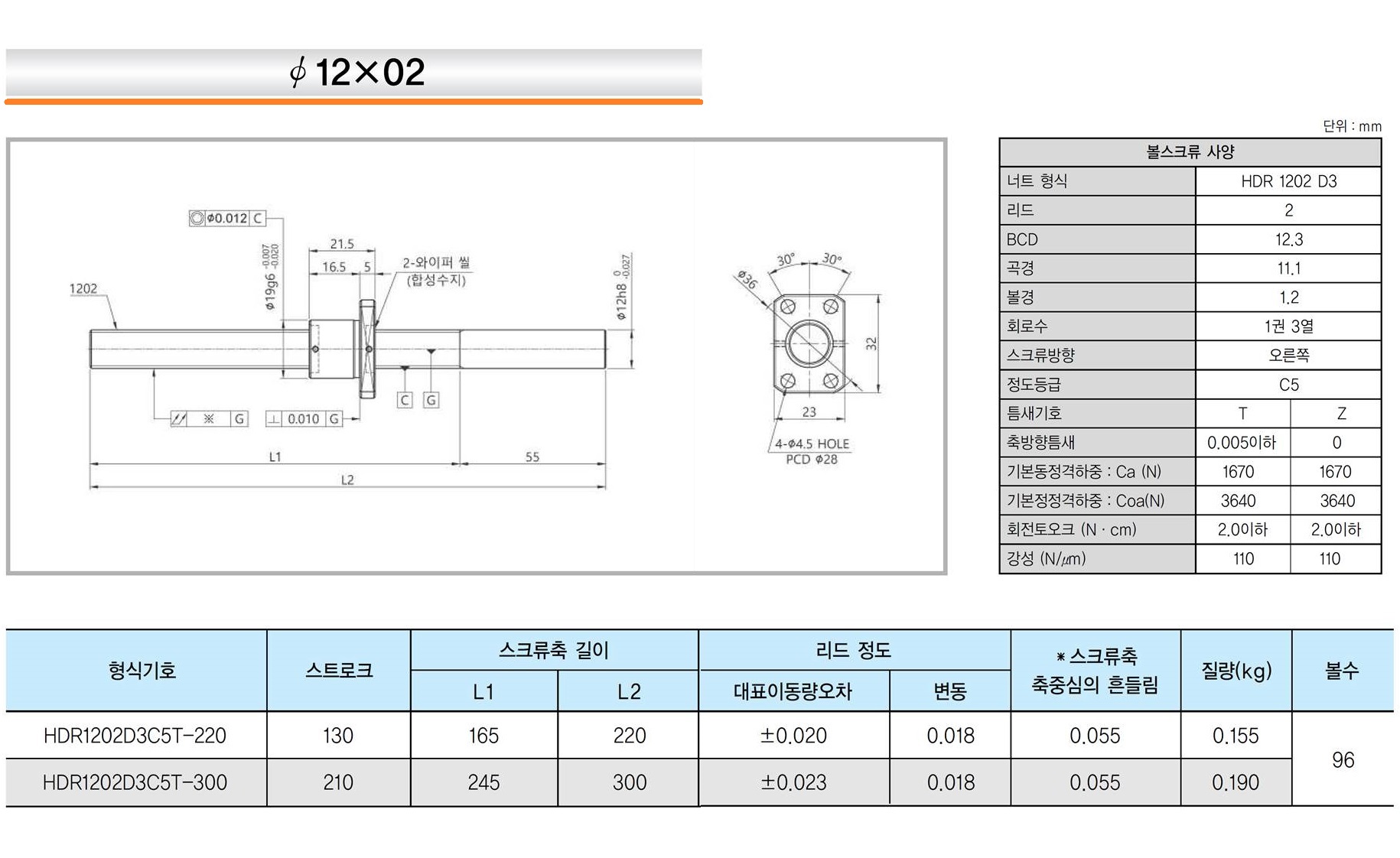

12×2 |
|

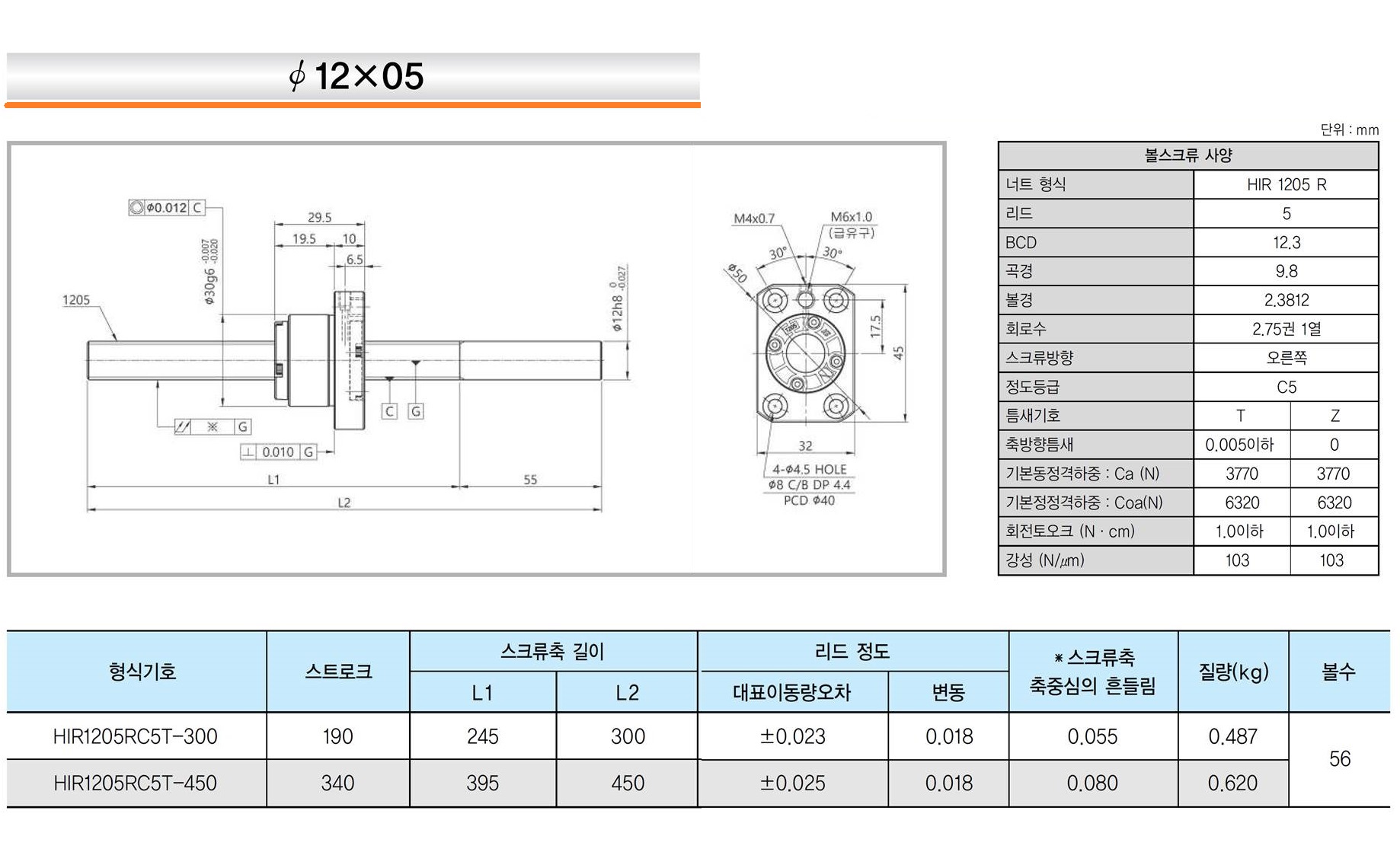

12×5 |
|

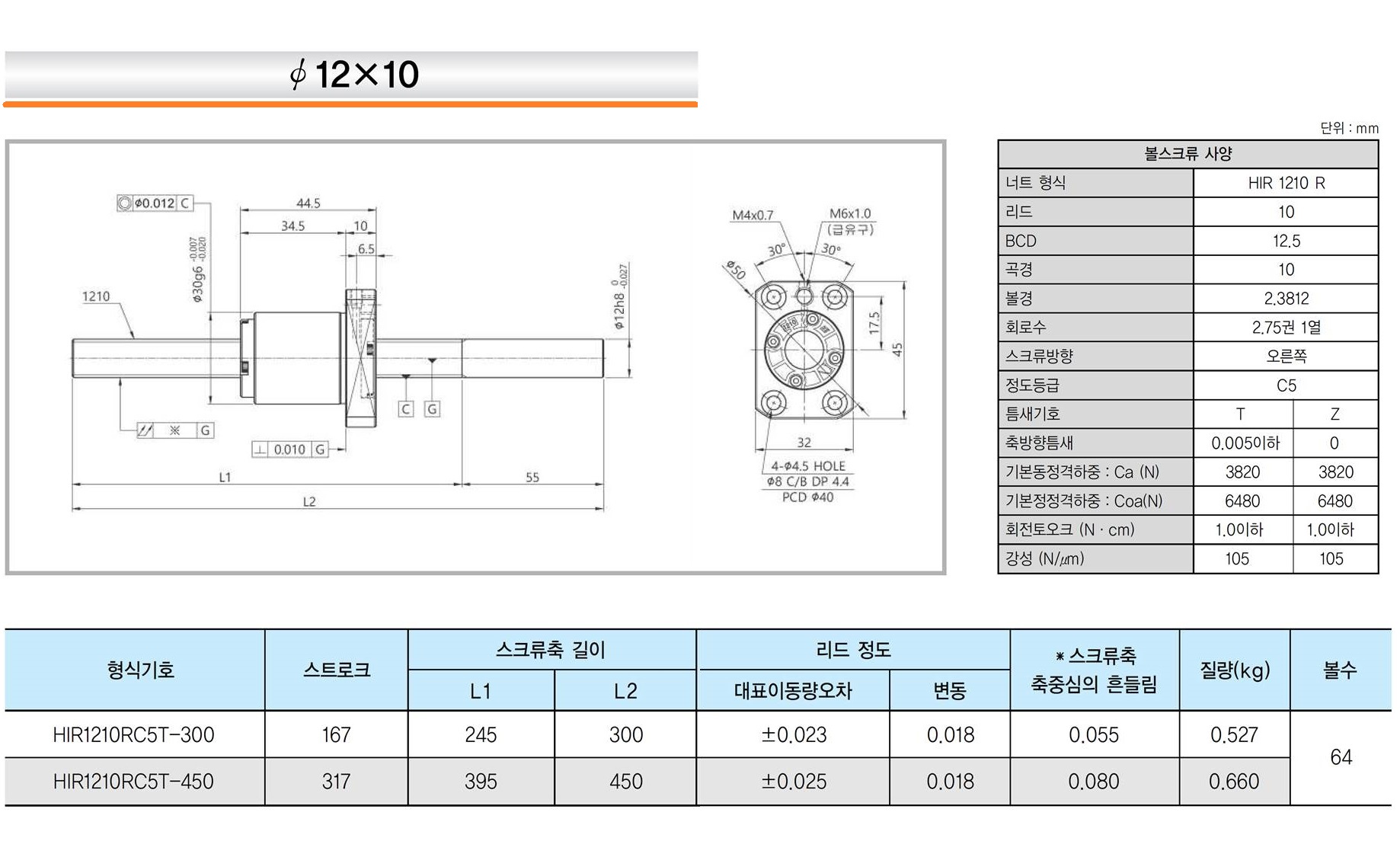

12×10 |

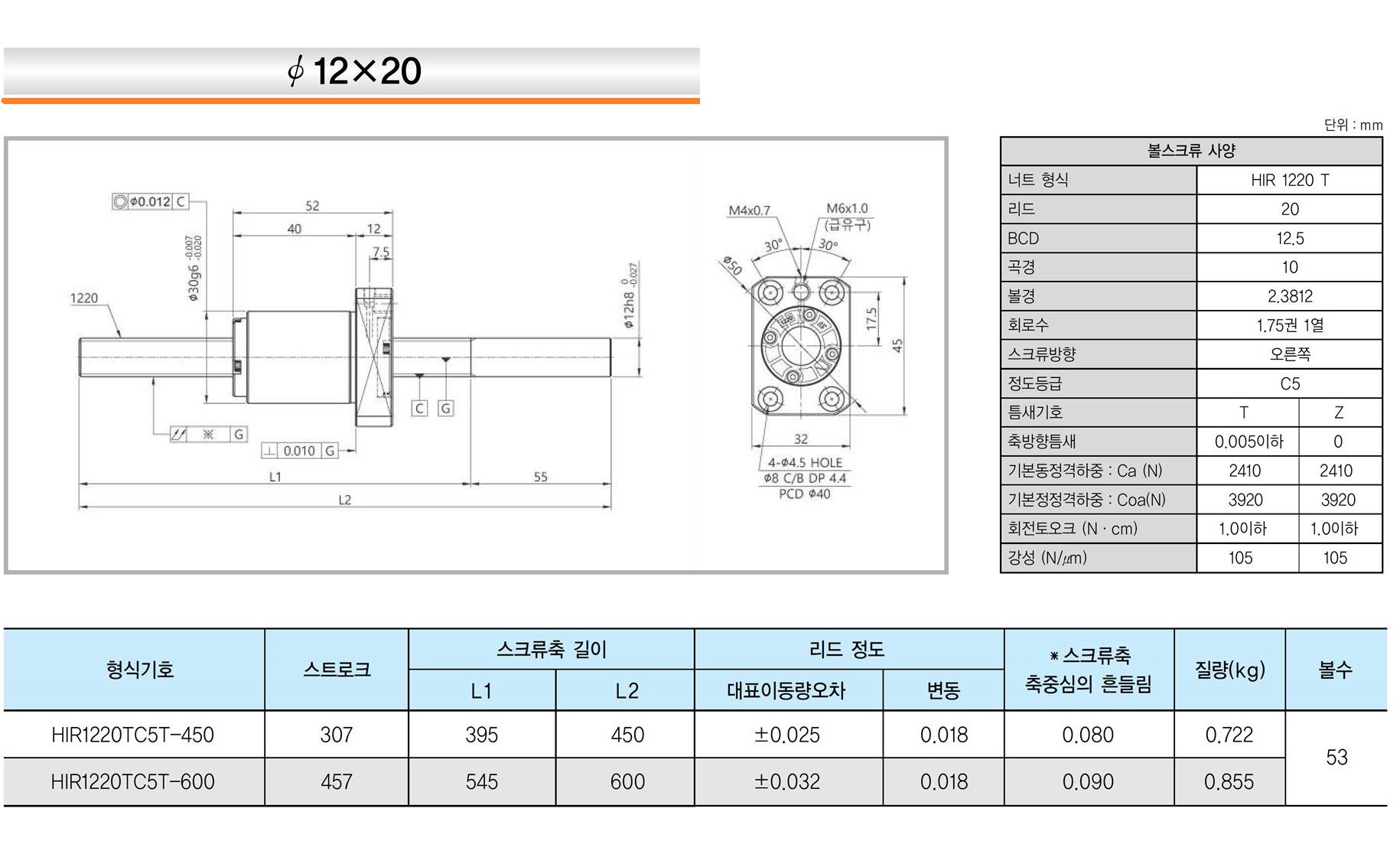

12×20 |
φ 15 |
|
|
|
15×5 |
|

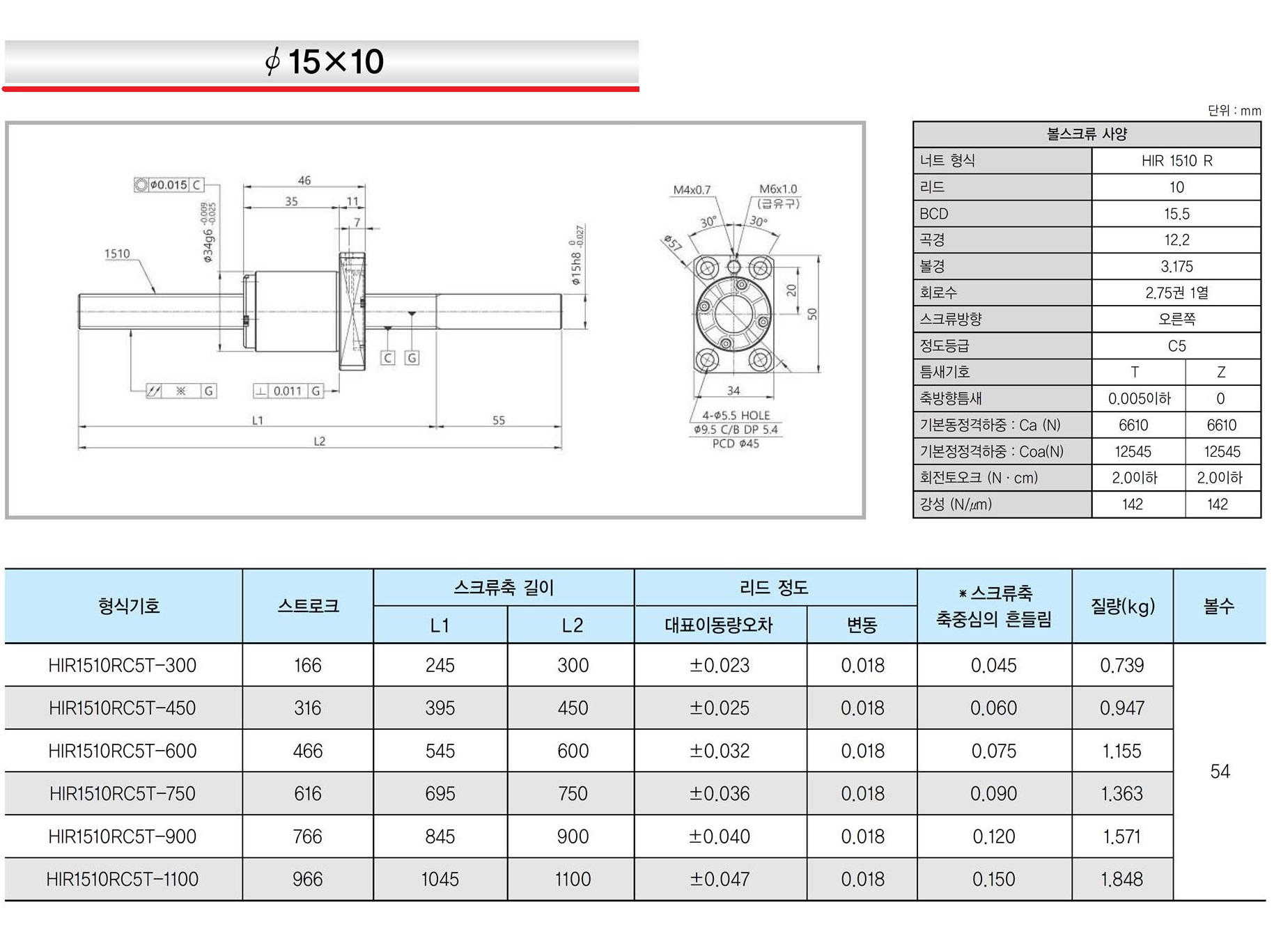

15×10 |

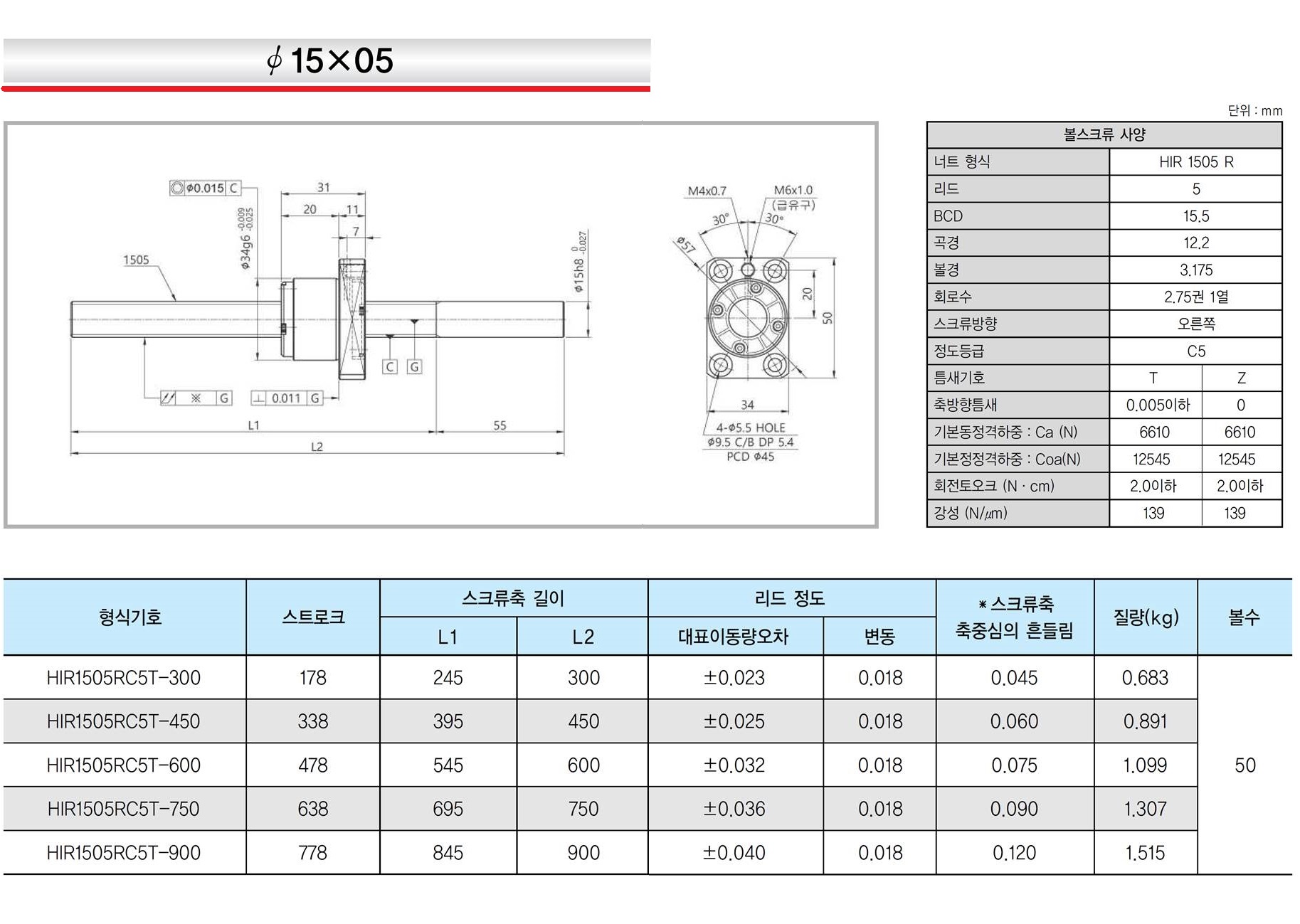

15×20 |
φ 20 |
|
|
|
20×5 |
|
20×10 |
20×20 |
φ 25 |
|
|
|
25×5 |
|
25×10 |
25×20 |
φ 32 |
|
|
|
32×5 |
|
32×10 |
※ 파란색으로 표기된 치수 외 DATA는 별도 페이지에서 확인 바랍니다.
