- 리니어 시스템
- 볼 스크류
- C5 급 (고속형)
- 볼 스크류
- C5 급 (고속형)
point

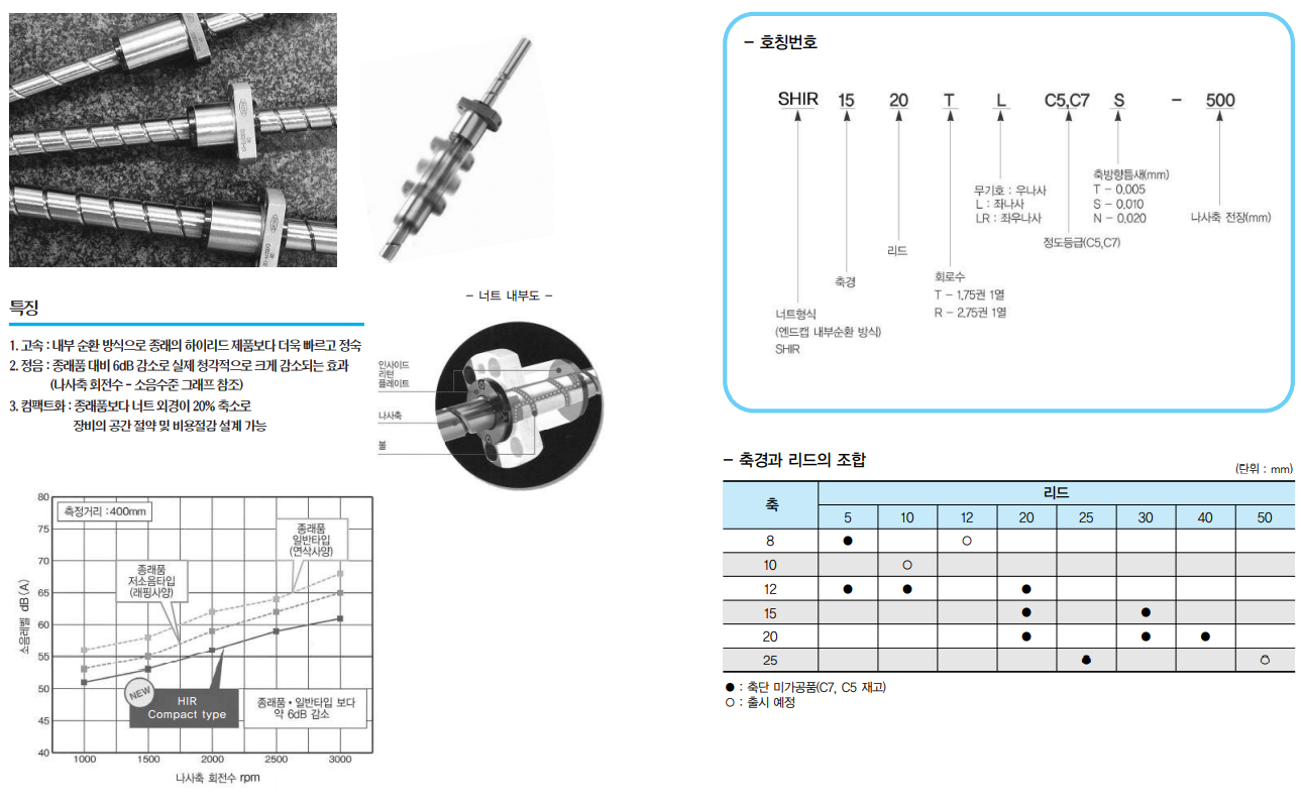

■ 고속형 연삭 C5급 볼스크류
■ 축단 가공품 또는 미가공품
■ 앤드 캡 방식으로 너트의 컴팩트화
■ 종래의 하이리드 제품대비 정숙한 주행
Detail
기존의 하이리드 제품 대비 정숙한 주행과 종래의 너트 대비 20% 축소된 너트로 사용자 설비의 공간 및 설비 비용의 절감 효과를 충족할 수 있다.
● 생산 규격
|
리드 4 mm | 리드 5 mm |
리드 10 mm |
리드 12 mm |
리드 20 mm |
리드 25 mm |
리드 30 mm |
리드 40 mm |
리드 50 mm |
φ 8 |

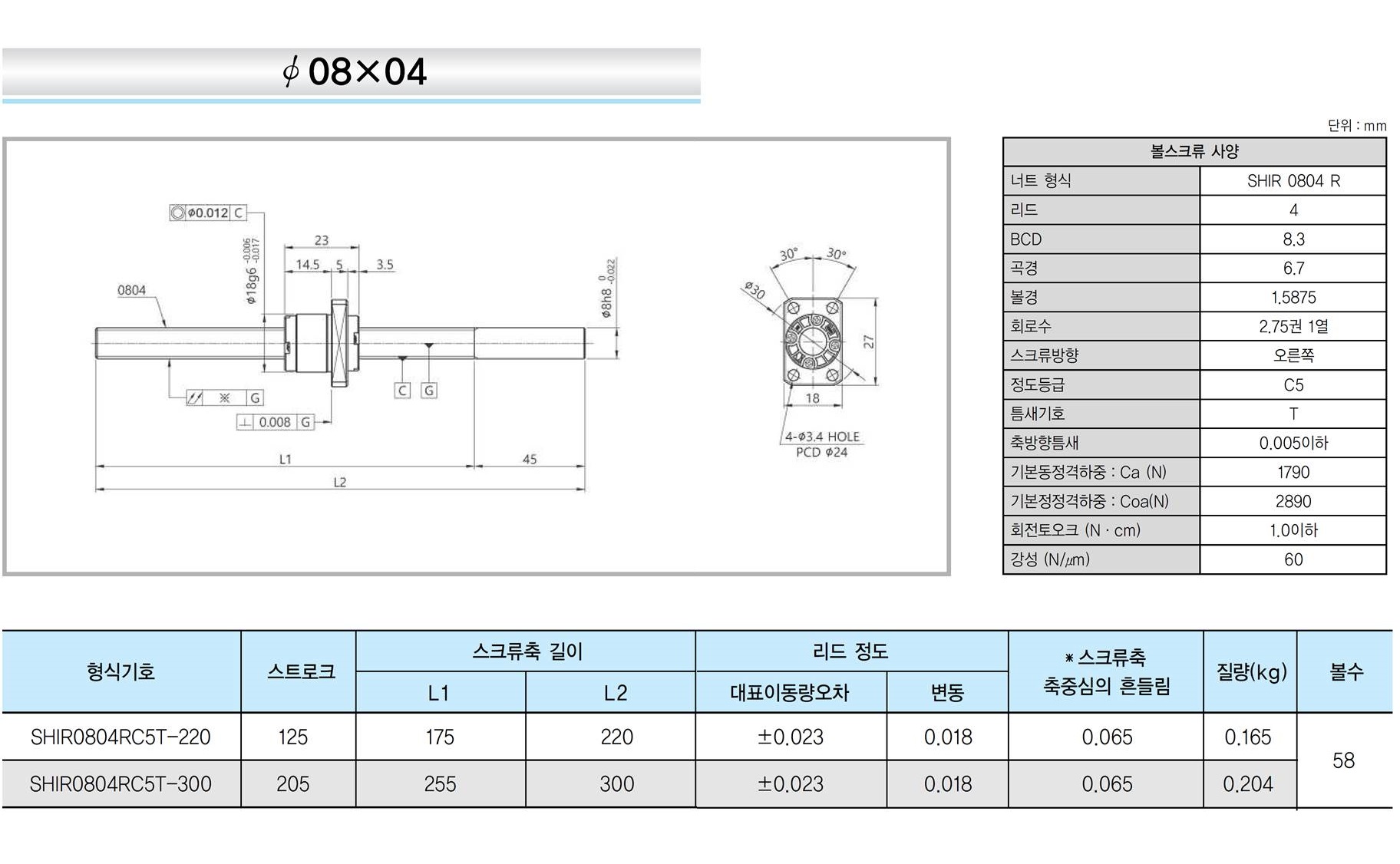

8 × 4 |
|
|
|
|
|
|
|
|
φ 12 |

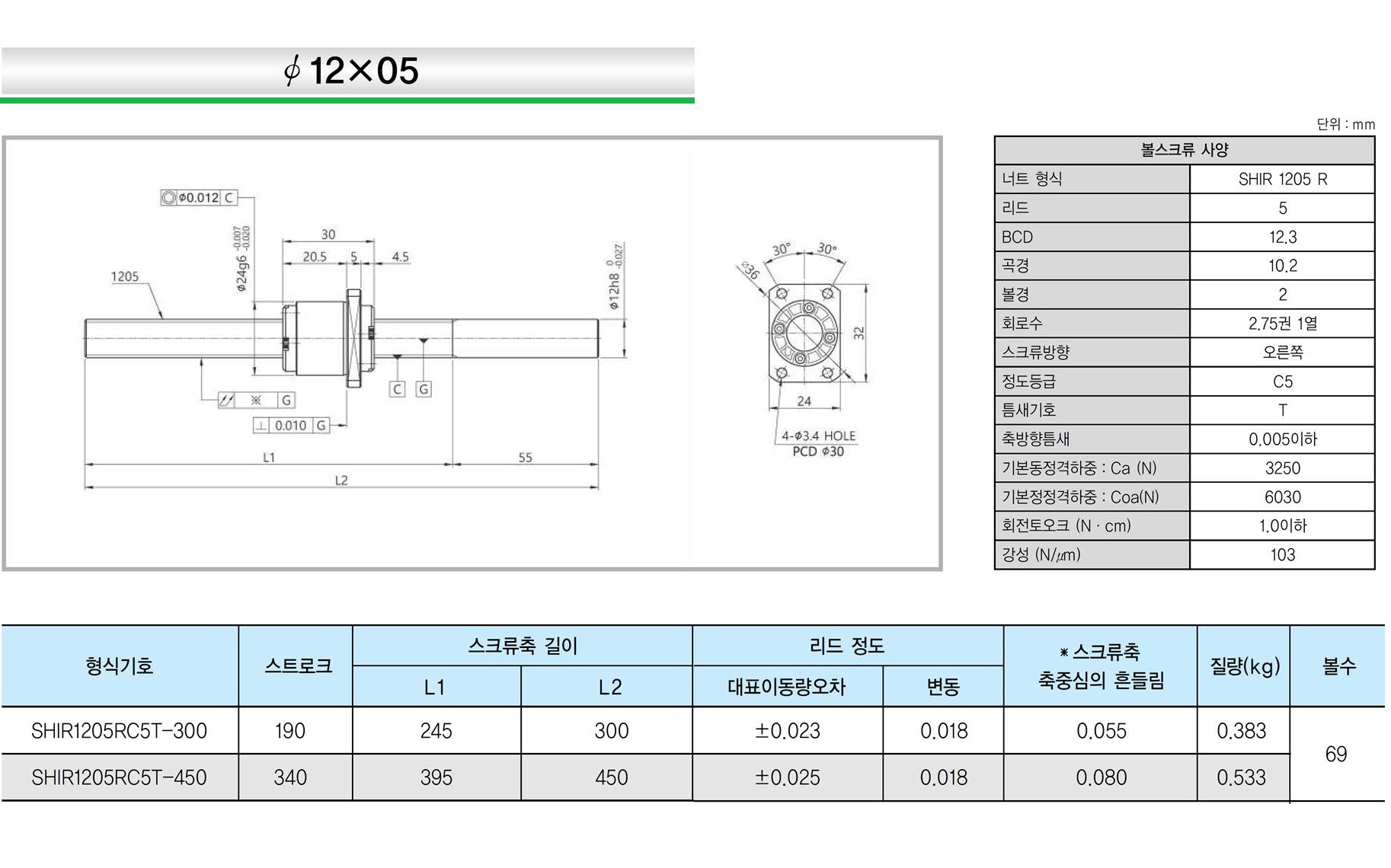

12 × 5 |

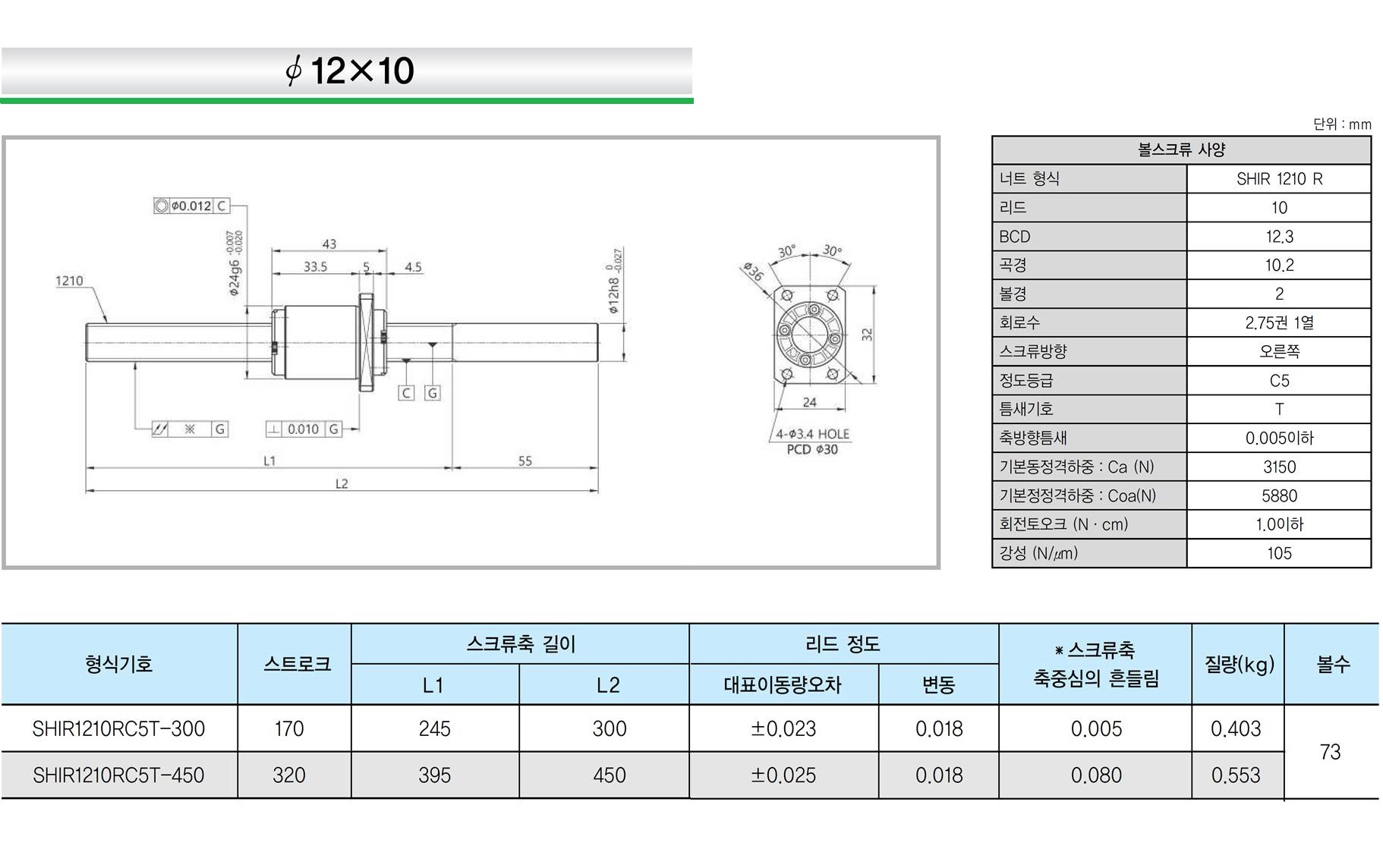

12 × 10 |
|

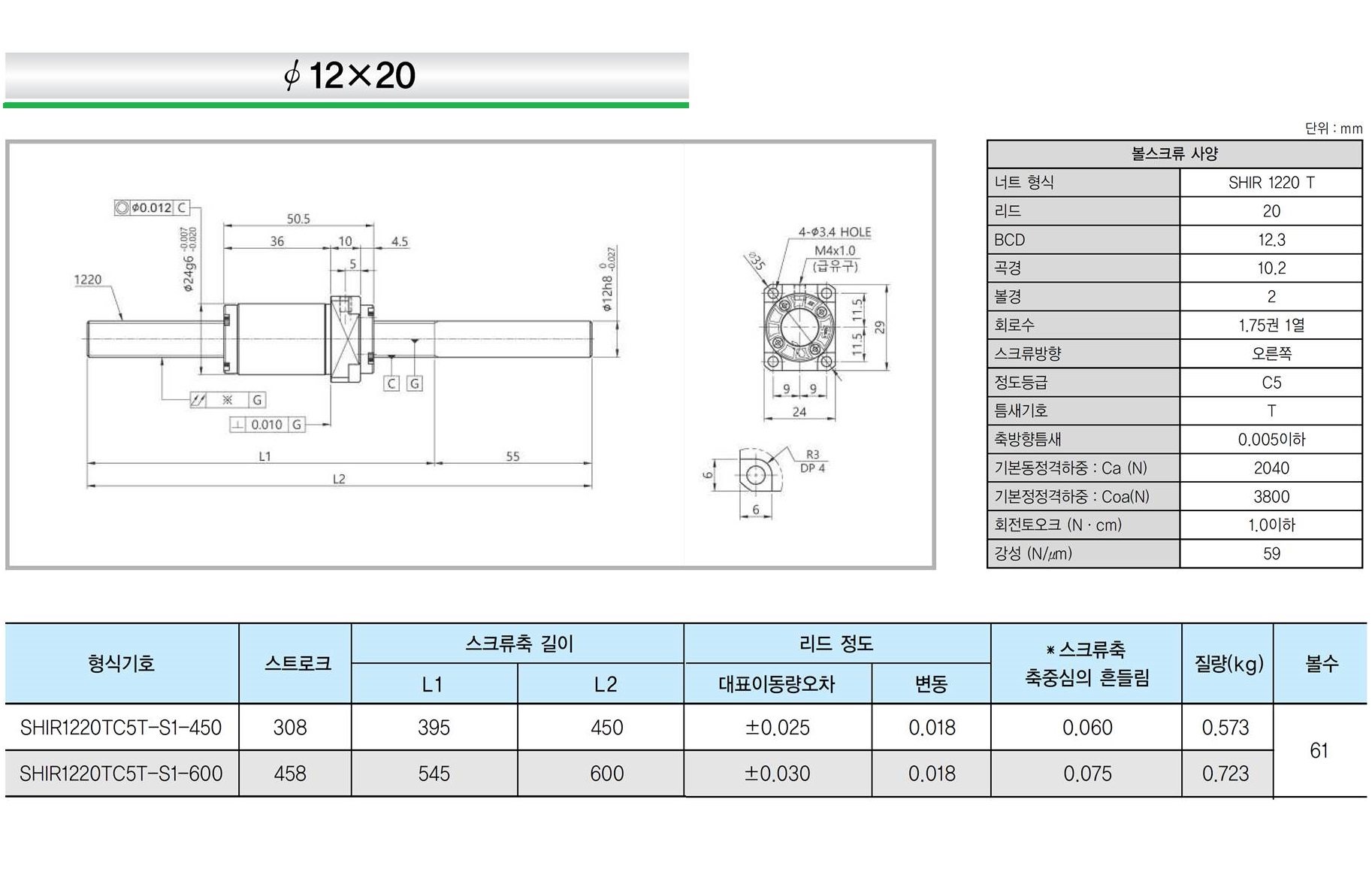

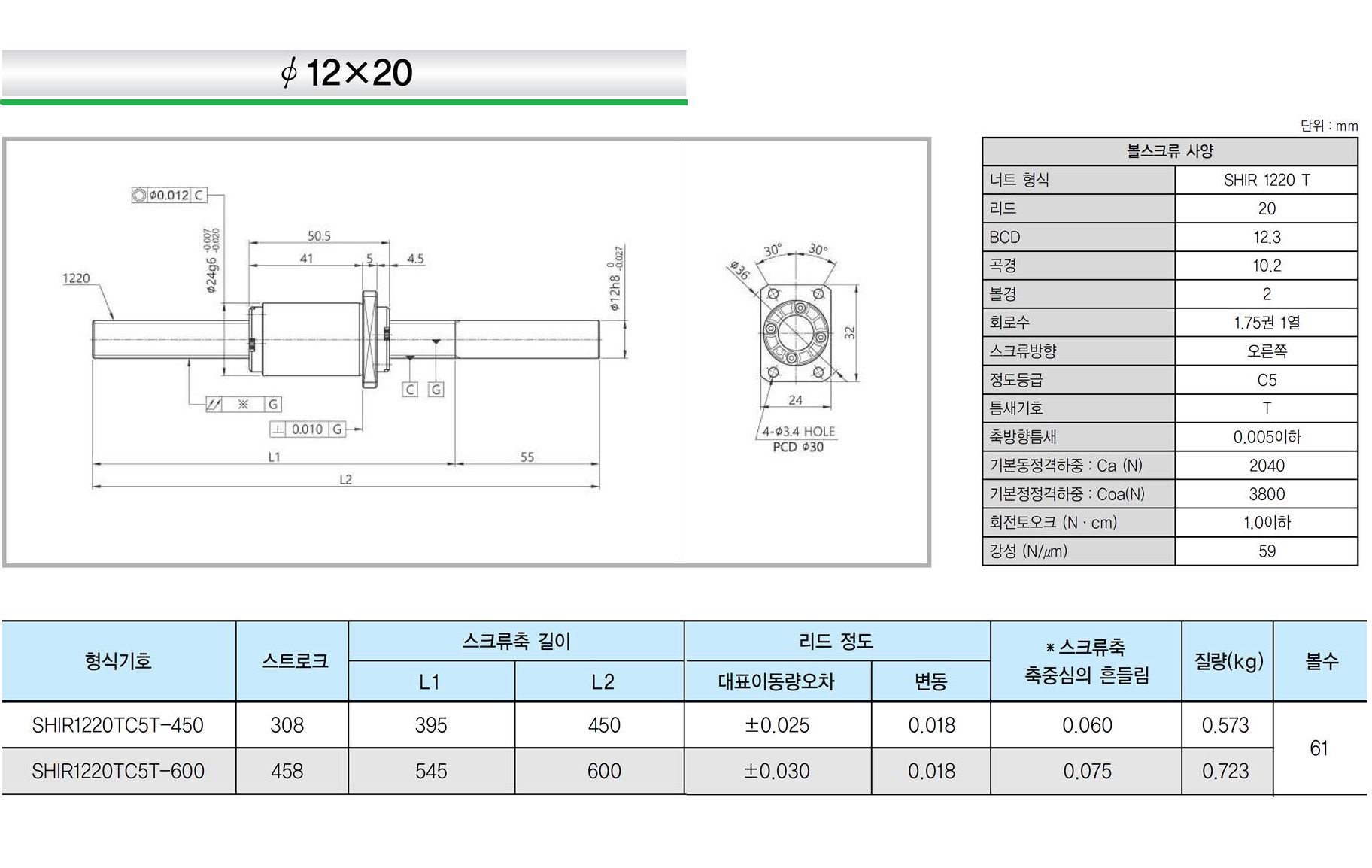

12 × 20 |
|
|
|
|
|
φ 15 |

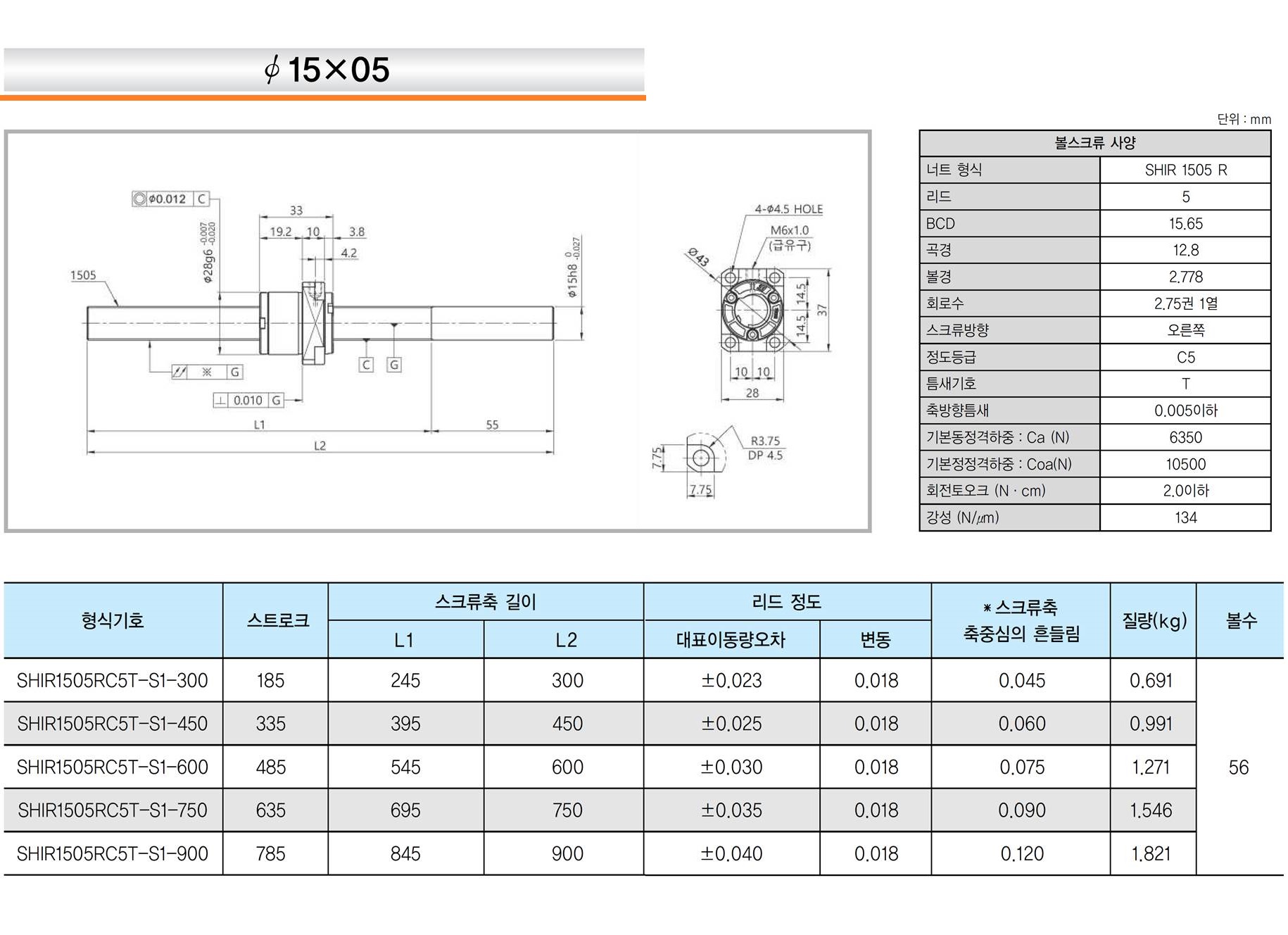

| 15 × 5 |

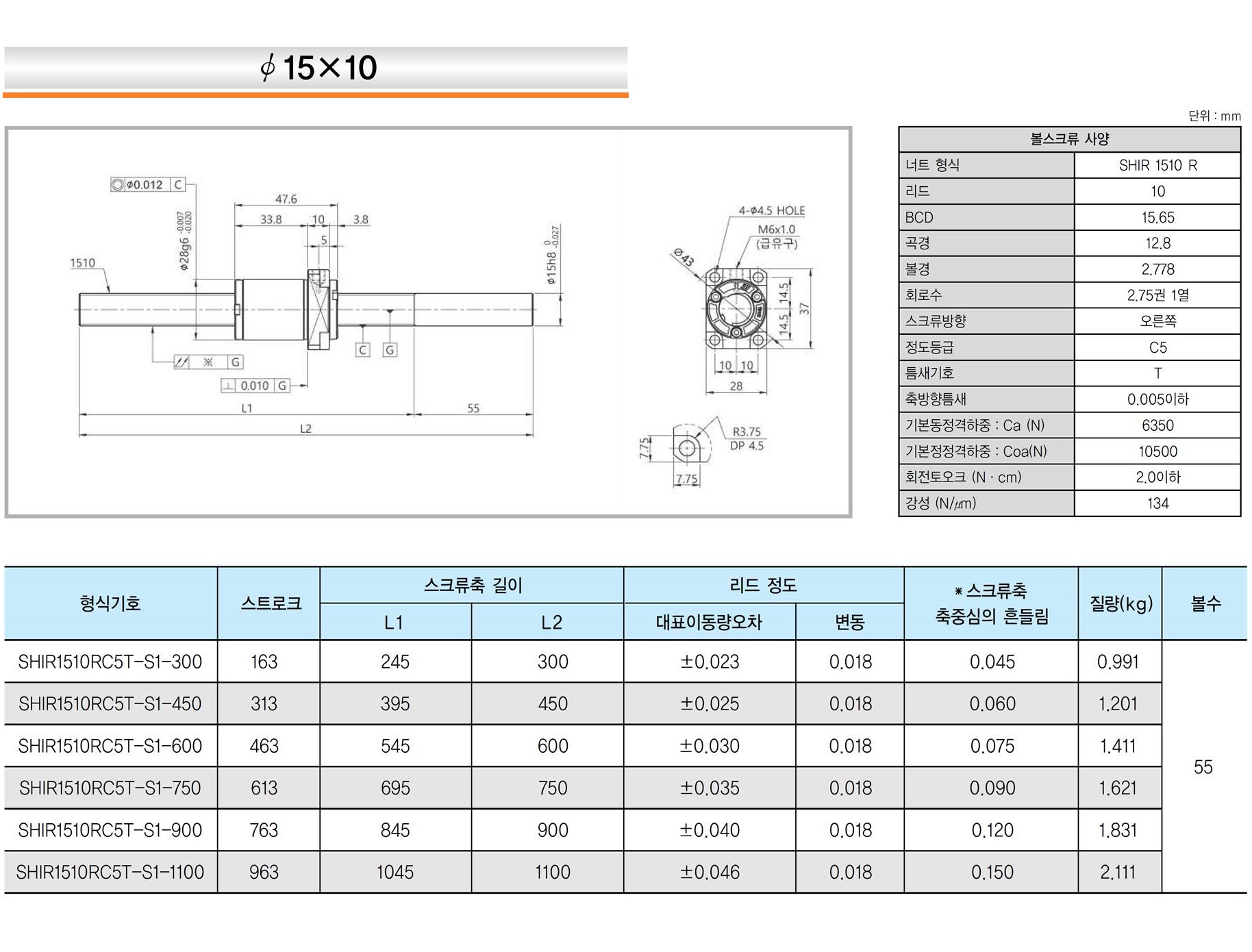

15 × 10 |
|

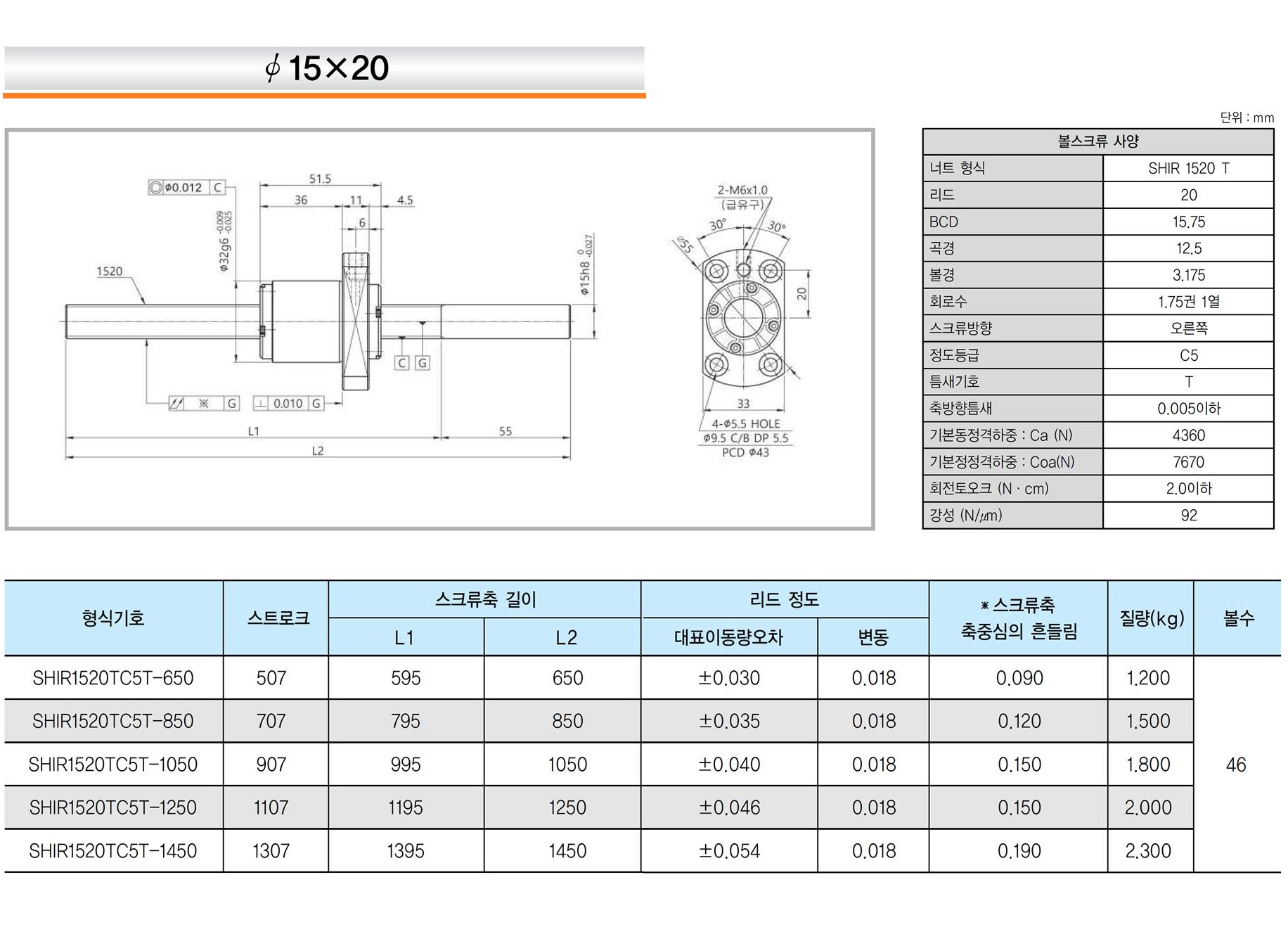

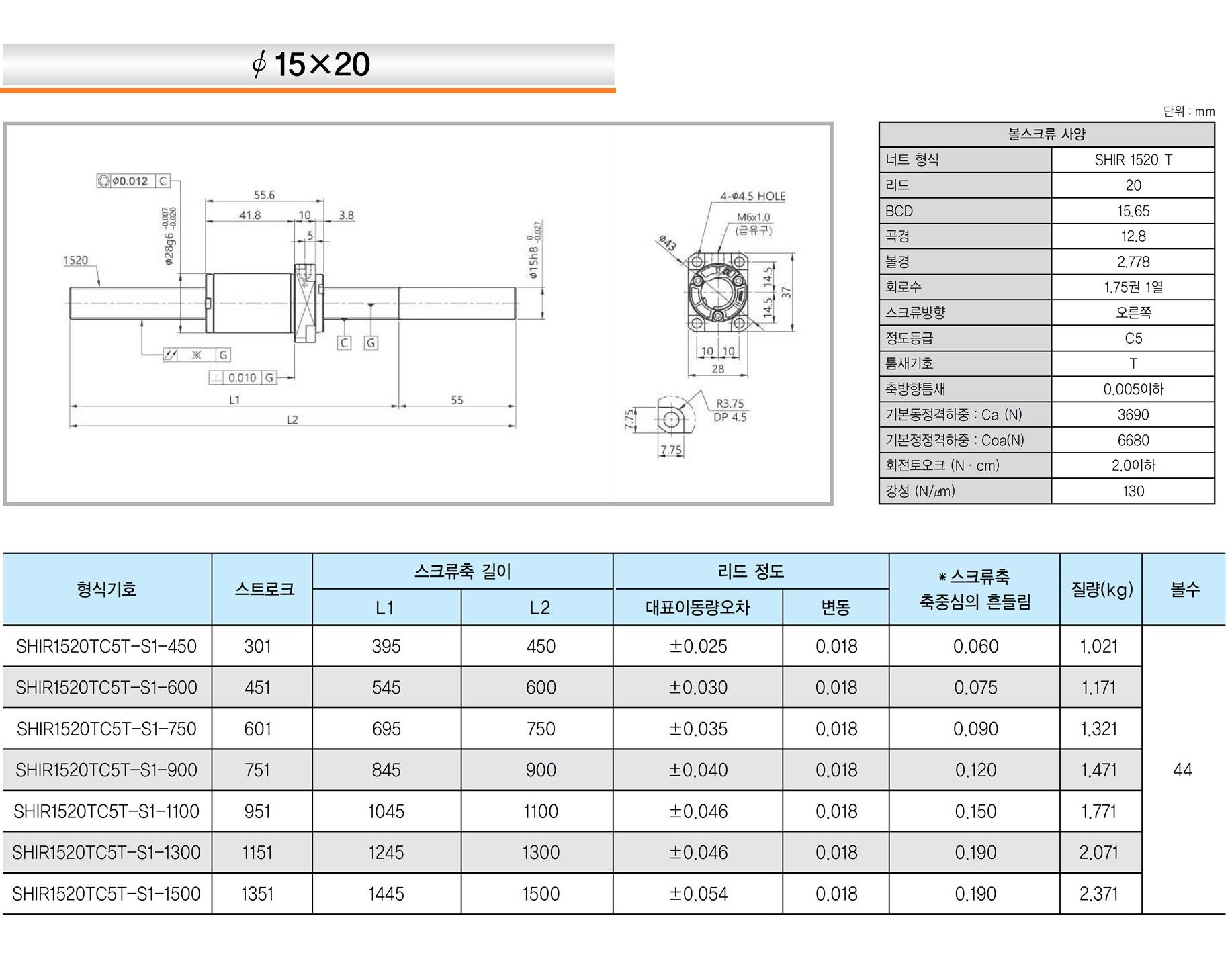

15 × 20 |
|
15 × 30 |
|
|
φ 20 |
|
|
|
|

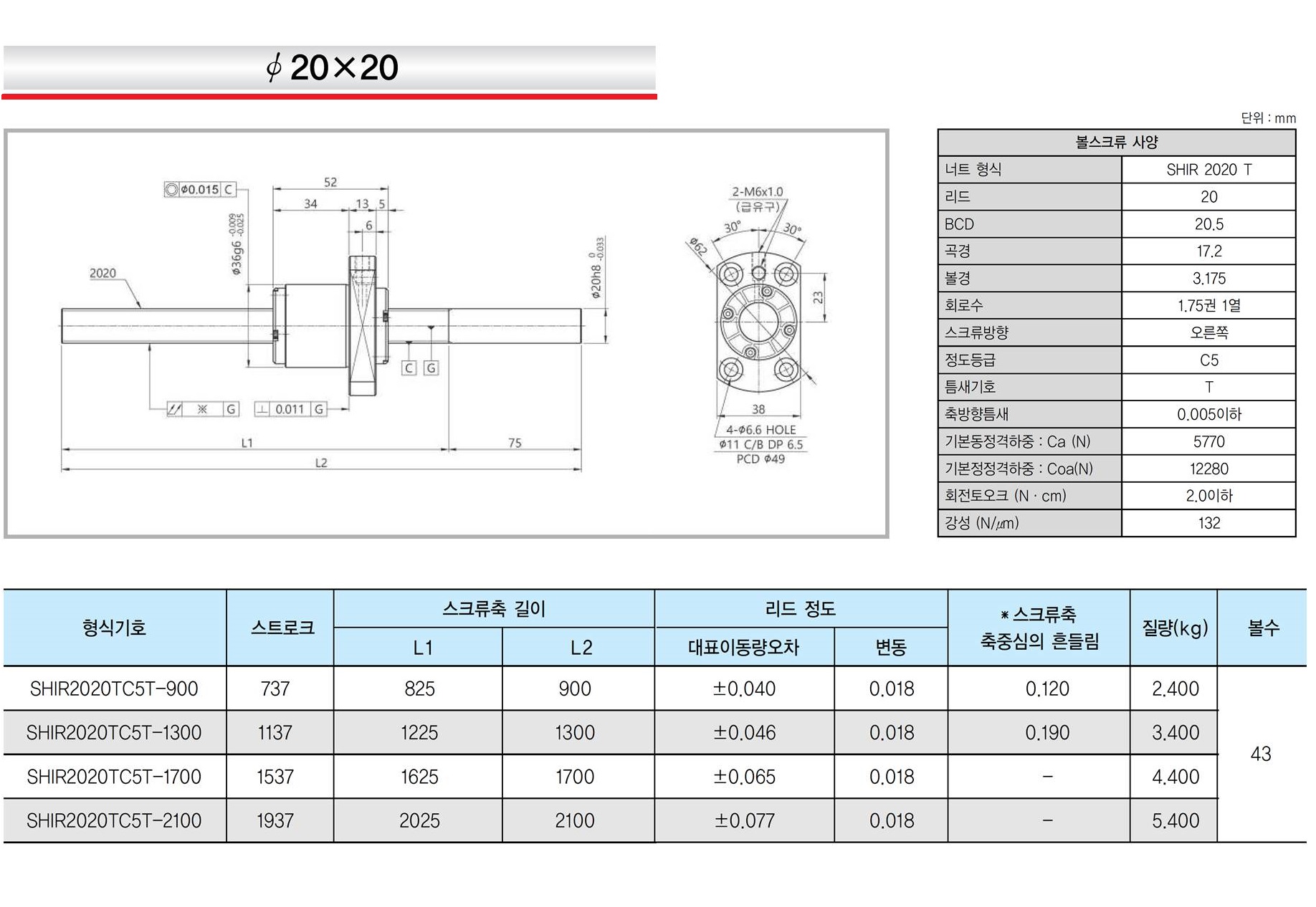

20 × 20 |
|

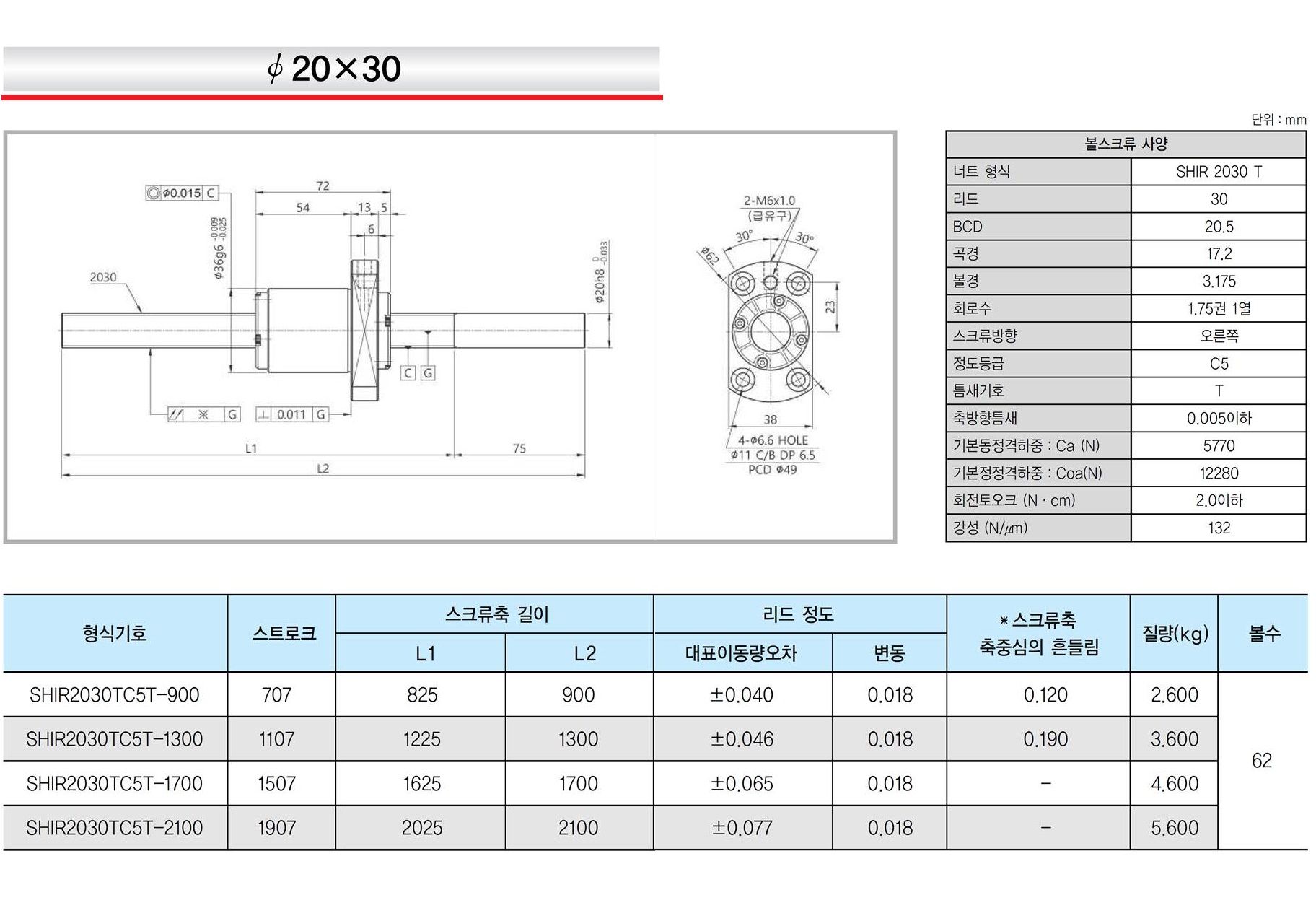

20 × 30 |

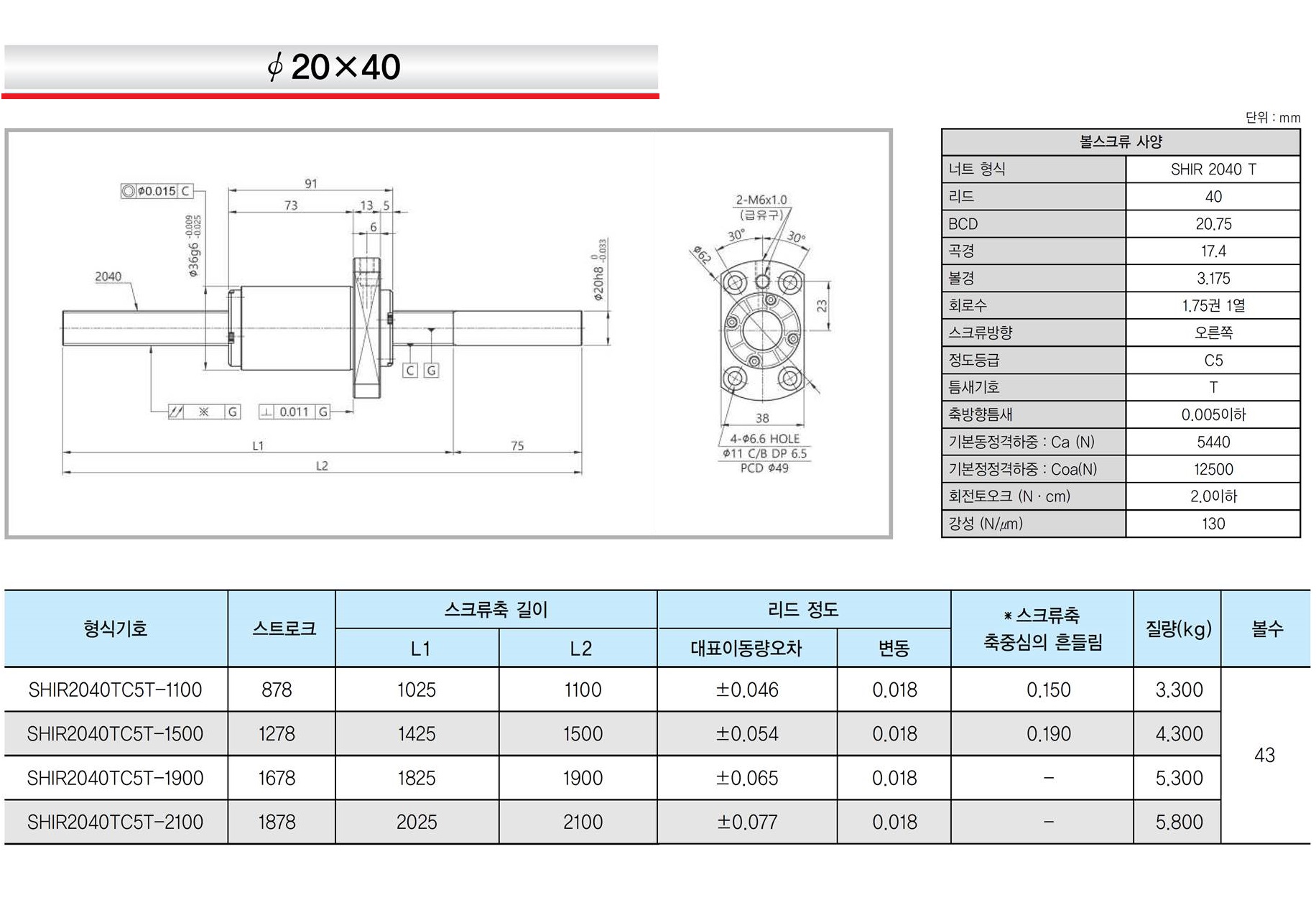

20 × 40 |
|
φ 25 |
|
|
|
|
|

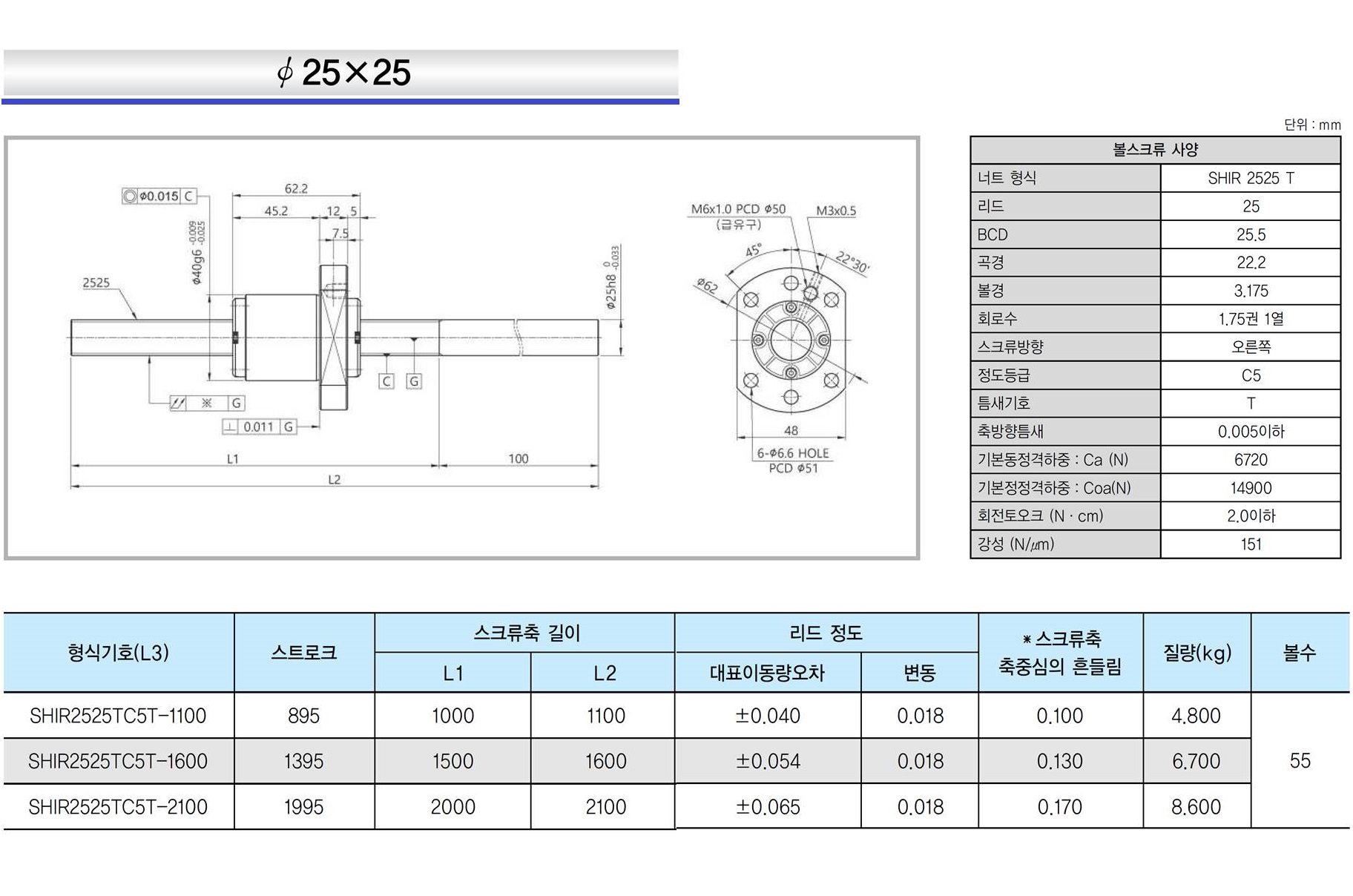

25 × 25 |
|
|
25 × 50 |
※ 파란색 규격은 생산 예정
