[ 동영상 ] SKF Roller screw - Recirculating Roller Screw 참고
SKF Roller screw 리서큐레이팅 타입의 구조를 이해하실 수 있는 동영상입니다.
SKF는 Roller screw의 선도적 업체로써 수십 년 동안 볼 스크류 및 Roller screw 제조 경험과 지속적인 제품 개발, 공정 개발을 통하여 효율성, 정밀성, 내구성 및 가치 측면에서 가장 까다로운 응용분야를 충족시키는 정밀 솔루션을 고객에게 제공하고 있습니다.
SKF Motion Technologies는 고품질, 고성능 및 다양한 종류의 Roller screw를 제공합니다.
SKF Roller Screw는 볼 스크류의 한계를 뛰어 넘는 기능을 수행하며, 무거운 하중, 높은 사용 빈도수, 높은 회전 속도, 높은 선형 속도, 높은 가속, 극한의 정밀도 및 강성과 열악한 환경에 적용이 적합합니다.
적용 요구사항에 따라 SKF Roller Screw는 유성 연동형 구조의 Planetary Roller Screw와 재순환형 구조의 Recirculating Roller Screw 그리고 역 구동방식의 Compact inverted Roller Screw를로 구분되는 3가지 유형의 Roller Screw를 제공합니다.
● Recirculating Roller Screw
SKF Recirculating Roller Screw는 홈 롤러를 통해 순환하는 롤러 나사가 하중 전달 능력, 초정밀 운전 솔루션을 위한 정밀 분해 능과 위치 정밀도 및 축 방향 강성을 휘한 가능한 작은 리드를 이상적으로 조합합니다.
작은 리드 및 작은 나선 각은 낮은 회전 마찰과 함께 낮은 후방 주행 성능을 제공할 수 있습니다.
Recirculating Roller Screw의 구동 방식은 원주형 홈이 있는 롤러가 너트와 스크류 축 사이에서 회전하는 방식으로 구동하게 됩니다.

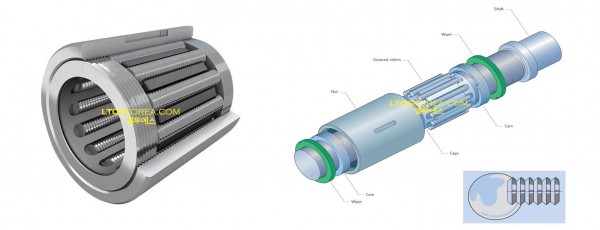

나선의 형태는 높은 하중 이송 용량과 고강성을 위해 큰 접촉 반경을 만들 수 있도록 원통형으로 되어 있으며,롤러를 고정하는 케이지는 롤러가 스크류 축에 평행을 유지하고 그 주변에 일정하게 간격을 유지합니다. Roller Screw 너트의 내부에서 일 회전한 후 롤러는 하나의 나선을 축 방향으로 이동하게 됩니다. 그다음 너트 내부의 축 방향 홈으로 들어가고 따라서 너트와 축 나선과 분리됩니다.
시작 지점에서 한 번에 하나씩 뒤로 가는 롤러의 축 방향 변위는 너트 나선에 고정되어 있는 캠에 의해 제어되는 구조입니다.
Recirculating Roller Screw는 높은 반복 정밀도 와 높은 위치 정확도를 가지고 있습니다.

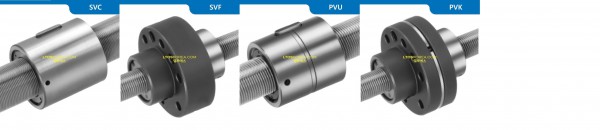

[ Recirculating Roller screw 표준형 Nut ]
[ Recirculating Roller screw 개요 ]
가속 | Max 4,000 rad/s2 |
직경 | 8 mm ~ 125 mm |
리드 | 1 mm ~ 5 mm |
동정격 부하 용량 | Max 756 kN |
정정격 부하 용량 | Max 2,270 kN |
최대 속도 nxd0 | d0 <=25인 경우 30,000 / d0 > 25인 경우 20,000 |
장점 | 적용 예 | ||
정밀 분해능 | 고강성 및 신뢰성 | 인쇄 산업 | 제지 |
높은 부하 용량 | 최소 구동 토크 | 연마 기계 | 실험실 기기 |
긴 수명 | 소형 부품이 없는 구조 | 망원경 | 의료기기 |
매우 작은 리드(1mm) |
| 인공위성 |
|
