[ 동영상 ] Ewellix 액추에이터 - CAHB 2x E시리즈 참고
리니어 액추에이터 CAHB 2×E는 DC 전압으로 구동되는 중/대형 부하 애플리케이션을 위한 솔루션으로 사실상 유지 보수가 필요 없고 자체 잠금 기능이 있으며 높은 방진방수 등급으로 IP 69K / 66M까지 지원합니다.
사용 온도는 -40℃~85℃의 폭넓은 범위로 적용이 가능합니다. 사용 빈도수는 20% Duty cycle까지의 열악한 환경에서 작동하도록 설계된 SKF Motion Technologies의 전자 기계식 액추에이터 CAHB 2×E는 견고한 금속 기어, 높은 힘, 높은 유지력, 고속의 기계적 과부하 보호기능을 갖추고 있습니다.
리니어 액추에이터 CAHB 2×E 시리즈는 최신 디자인으로 높은 하중과 안정성, 고속, 높은 IP등급, 낮은 백래시, 수동 재 지정 옵션, Limit switch 옵션, 가변 저항기로 임의의 위치를 구분할 수 있는 기능의 Potentiometer 및 Encoder 옵션을 제공합니다. 또한 RoHS 및 CE 인증된 제품입니다.
● 개요
Model ( E-serise) | CAHB 20 E | CAHB 21 E | CAHB 22 E |
Push Force | Max 4,500 N | Max 4,500 N | Max 10,000 N |
Push Force | Max 4,500 N | Max 4,500 N | Max 10,000 N |
Max Push / Pull Force | Max 6,300 N | Max 6,300 N | Max 14,000 N |
Speed ( with the rated force ) | 25.5 mm/s ~ 10.5 mm/s | 50 mm/s ~ 19 mm/s | 42 mm/s ~ 10.2 mm/s |
Stroke | 100 ~ 700 mm | 100 ~ 700 mm | 100 ~ 700 mm |
Voltage | DC 12V or DC 24V | DC 12V or DC 24V | DC 12V or DC 24V |
Duty cycle | 10% ~ 20 % | 10% ~ 20 % | 10% ~ 20 % |
Ambient Temperature | -40℃ ~ 85℃ | -40℃ ~ 85℃ | -40℃ ~ 85℃ |
Type of protection | IP 69K/66M | IP 69K/66M | IP 69K/66M |
● Ewellix 리니어 액추에이터 CAHB 2xE 시리즈 관련 참고 동영상
적용 사례로 해당 제품의 추가적인 이해가 될 수 있습니다.

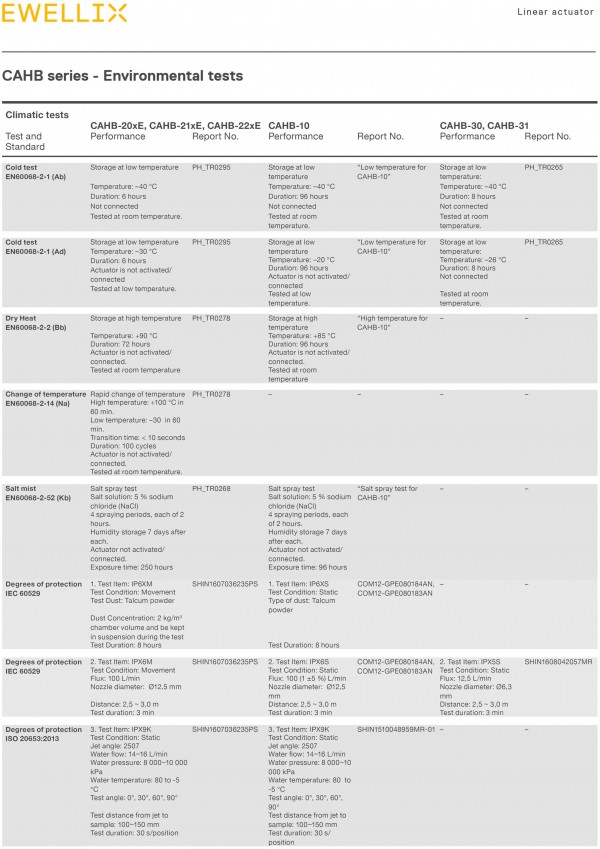

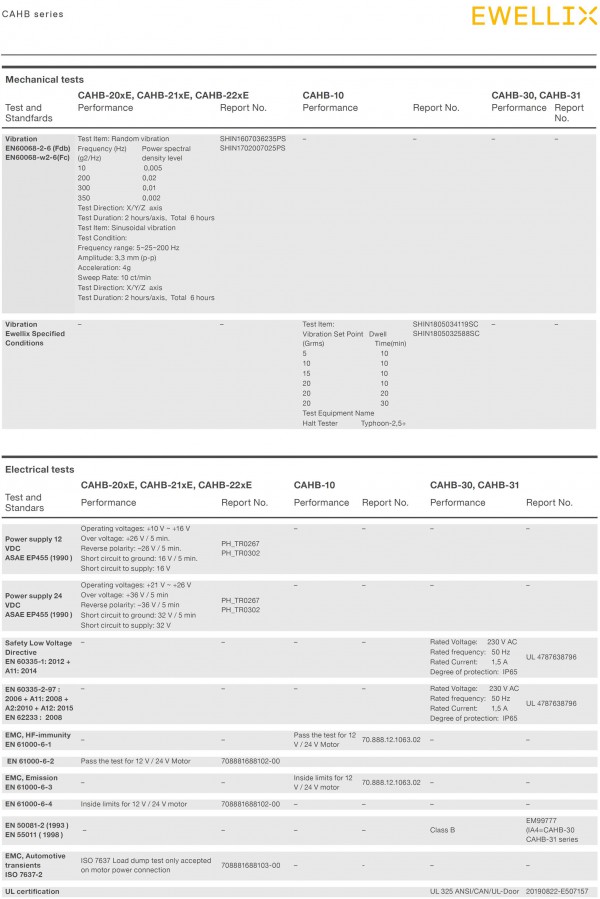

● CAHB 시리즈 Test List
IP등급의 TEST 내용을 포함하여, Salt spray test, Vibration test 및 Electrical test의 내용입니다.
내용의 상세 사항은 그림을 클릭하시면 보다 큰 화면으로 보실 수 있습니다.
