point
■ 스테인레스 스틸 재질 X30Cr13(AISI 420과 유사)의 선택적 적용
■ 백래쉬 제거형의 선택적 적용
■ φ6~φ16의 직경 범위
■ 리드 2mm~12.7mm
Detail
Ewellix (구,SKF Motion Technologies)의 소형 볼 스크류는 디플렉터 방식과 튜브 방식으로 공급됩니다.

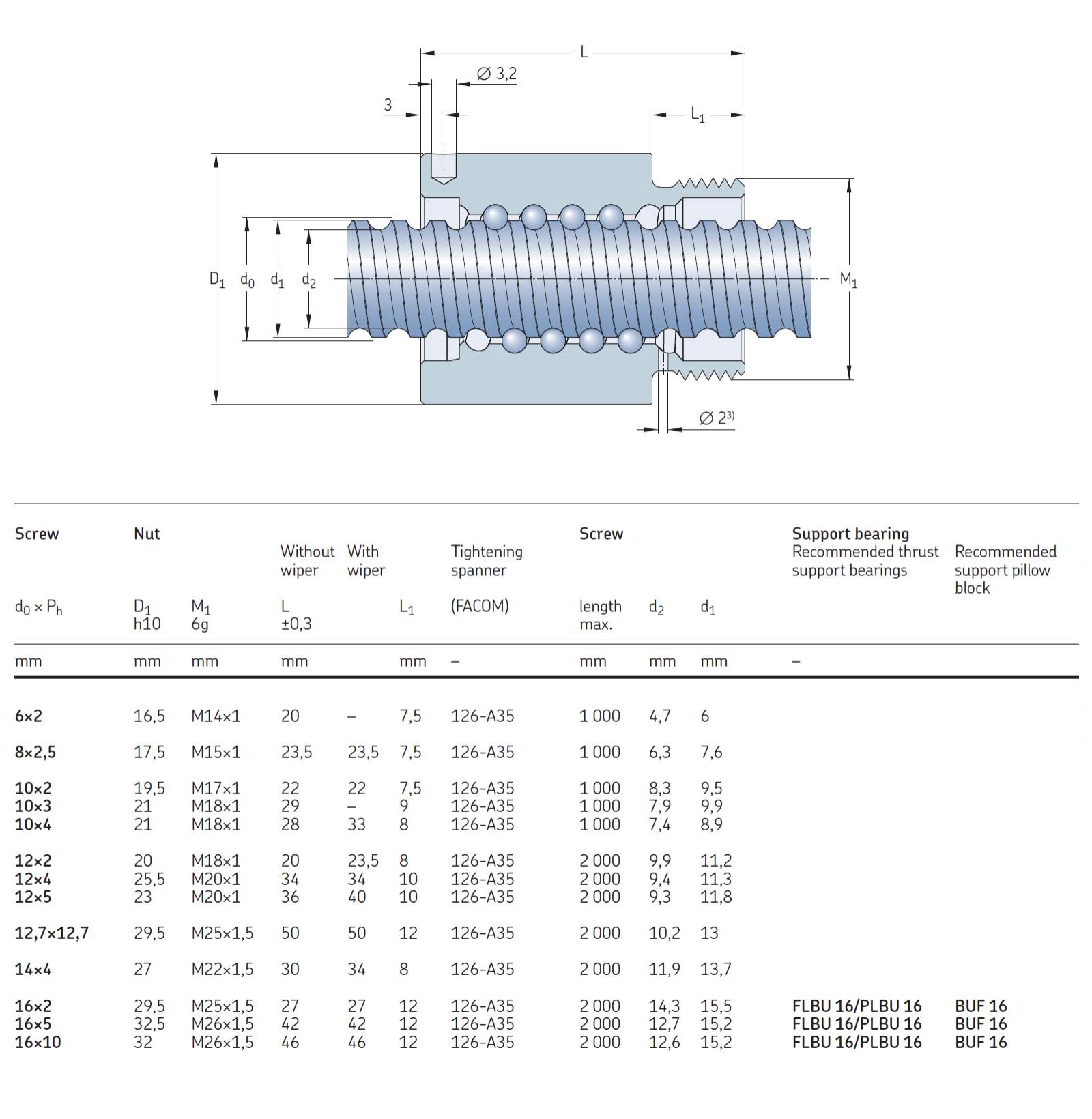

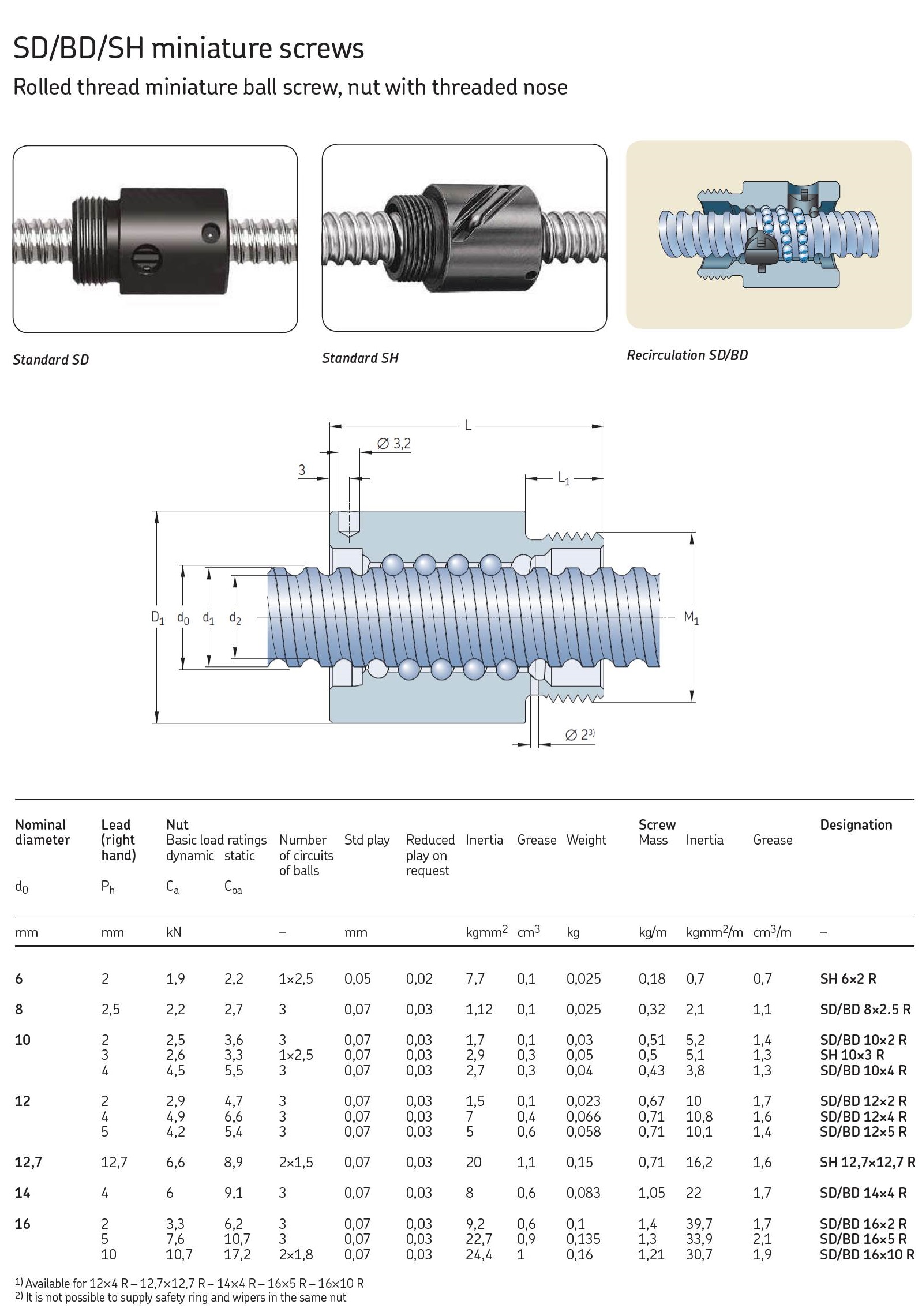

SD, SH 타입은 일반적인 플랜지 타입이 아닌 체결형 너트 타입으로 공급되며, 선택적으로 백래쉬 제거형 'BD'로 선택 적용할 수 있습니다.체결형 타입의 볼스크류는 액추에이터 또는 실린더류 제품에 적용하는 Ball screw 사용자의 어플리케이션 공간 절약을 구현할 수 있도록 합니다. Stainless steel 재질을 필요로 하는 사용자는 'SDS' 타입으로 선정하여 사용할 수 있습니다.
● 개요
생산 직경 |
φ 6 ~ φ 16 |
생산 리드 |
2 mm ~ 12.7 mm |
기본 동적 부하 용량 |
1,900 N ~ 10,700 N |
기본 정적 부하 용량 |
2,200 N ~ 17,000 N |
Axial play |
0.00 mm ~ 0.07 mm |
Maximum speed n×d0 |
50,000 |
※ 보다 상세한 자료는 전자카다록을 참고해 주시기 바랍니다.
