■ ISSOKU C7급 전조 볼스크류 φ8~φ15
■ 축 재질 SUJ2
■ 연삭래핑 NUT
■ Max 소재 길이 3,000mm
Detail
C7급 전조 볼스크류는 CNC 전조 머신으로 전조가공 후 전수 검사된 C7급(JIS-B1192)의 볼스크류입니다.
소재 전장 Max 3,000mm (규격에 따라 상이 할 수 있습니다.)로 생산되며,축의 유효 나사부의 B.C.D 치수정도 0.01mm이내의 제품입니다.
축 소재는 베어링강(SUJ2)을 사용하여 S55C 대비 내 마모성 2배이상의 제품입니다.
■ 생산 규격
|
리드 1 mm | 리드 2 mm | 리드 5 mm | 리드 6 mm | 리드 8 mm | 리드 10 mm | 리드 16 mm | 리드 20 mm | 리드 25 mm | 리드 32 mm |
φ 8 |

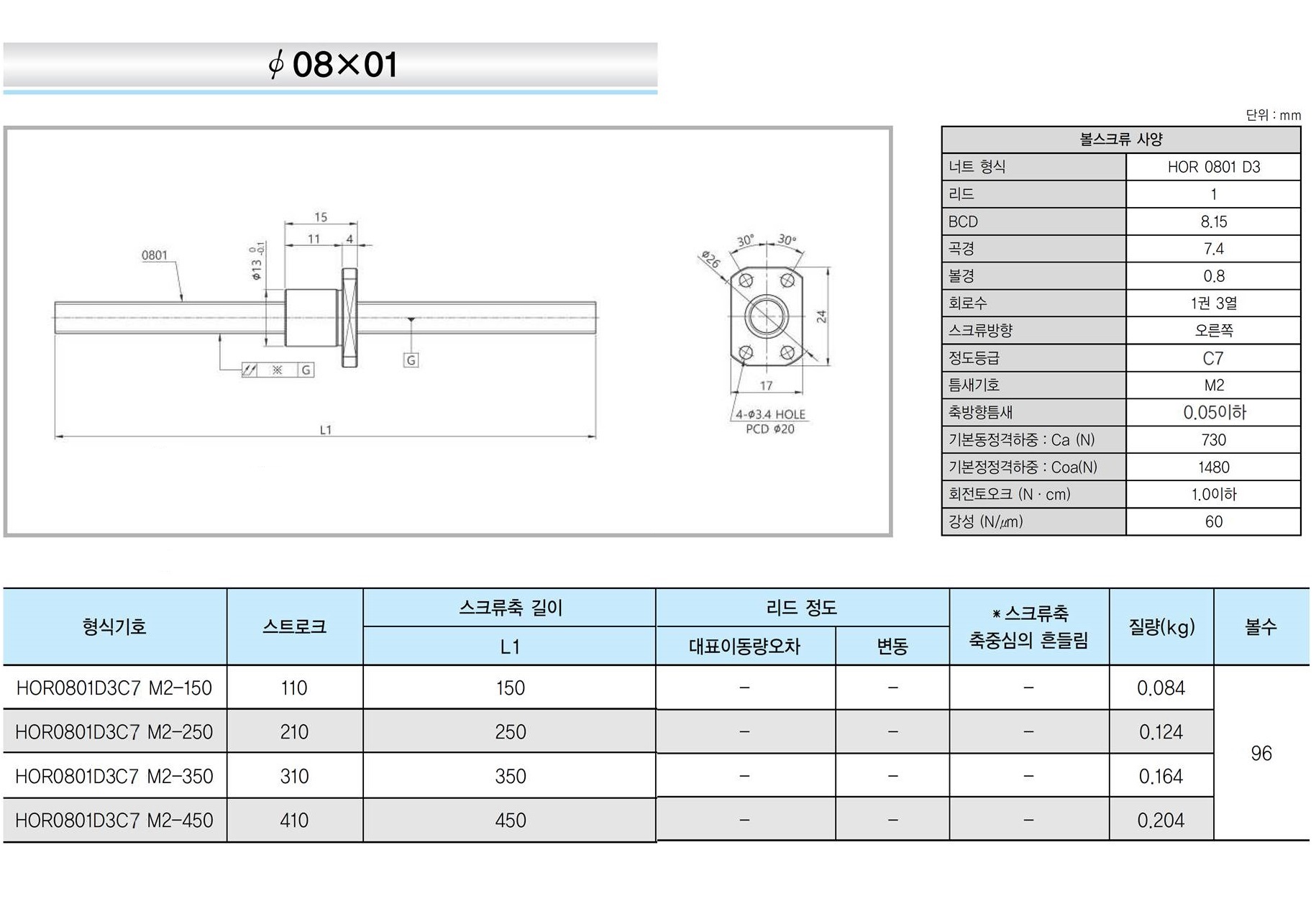

8 × 1 |
8 × 2 |

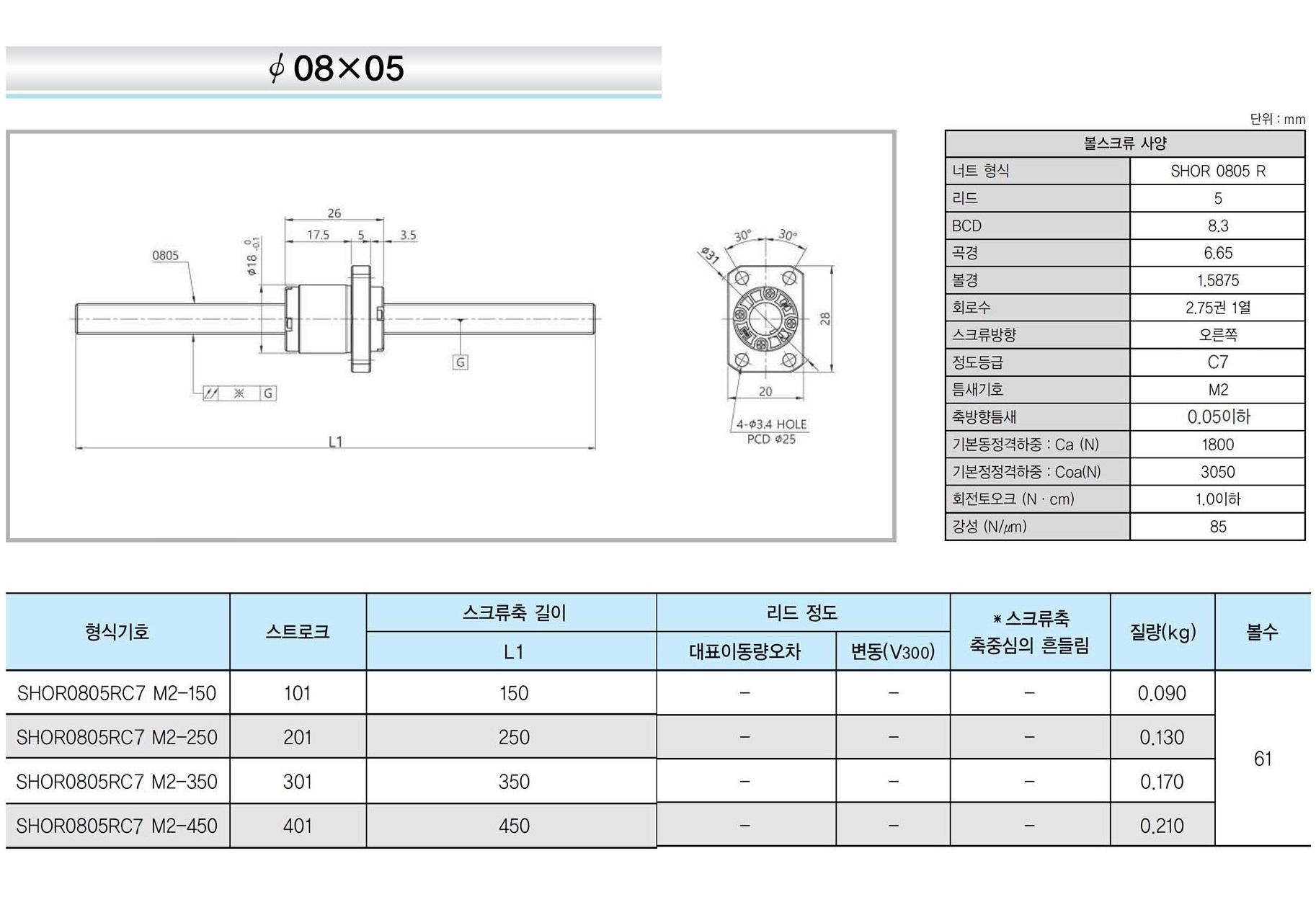

8 × 5 |
|
8 × 8 |

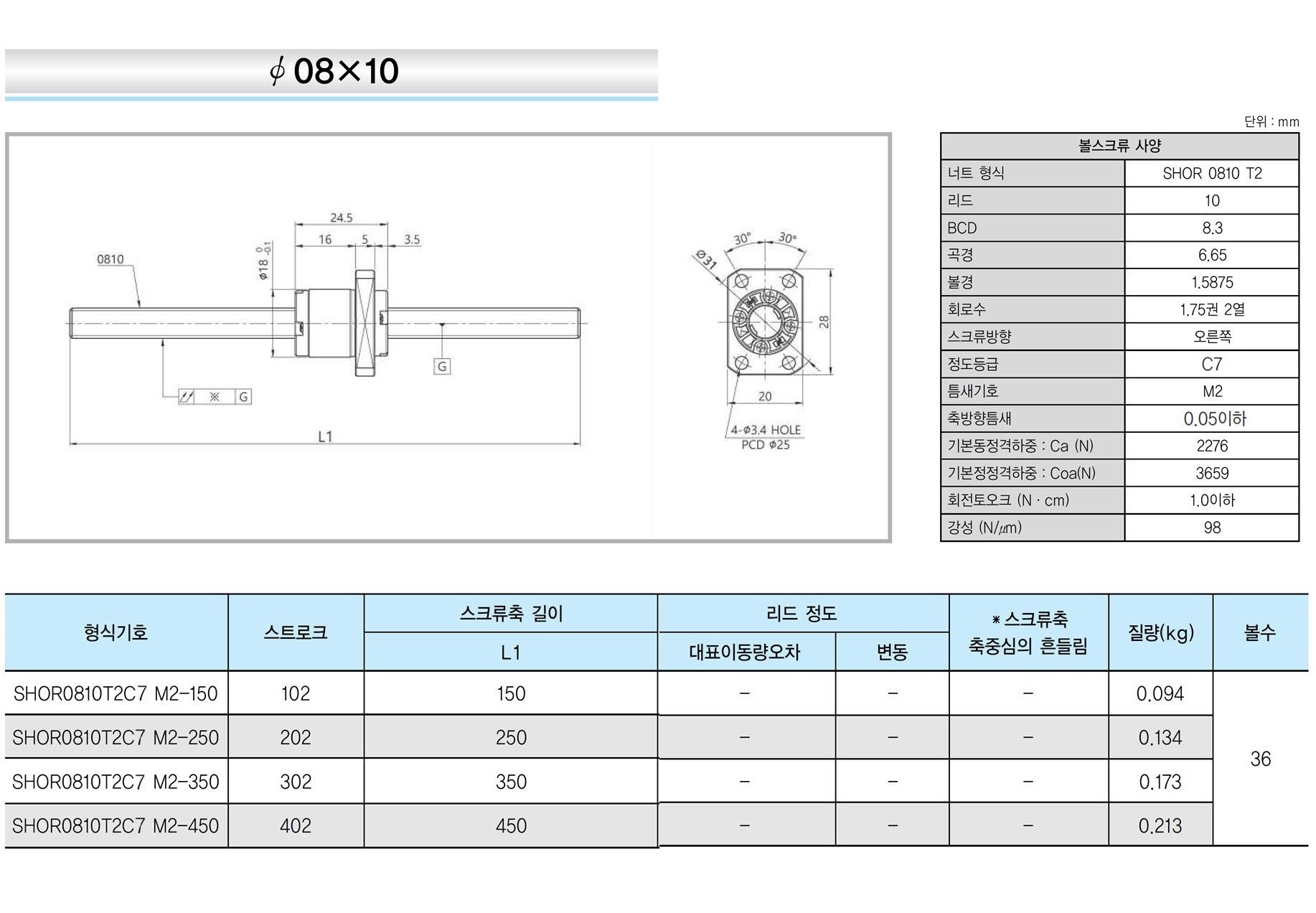

8 × 10 |
|
|
|
|
φ 10 |
|
|
|

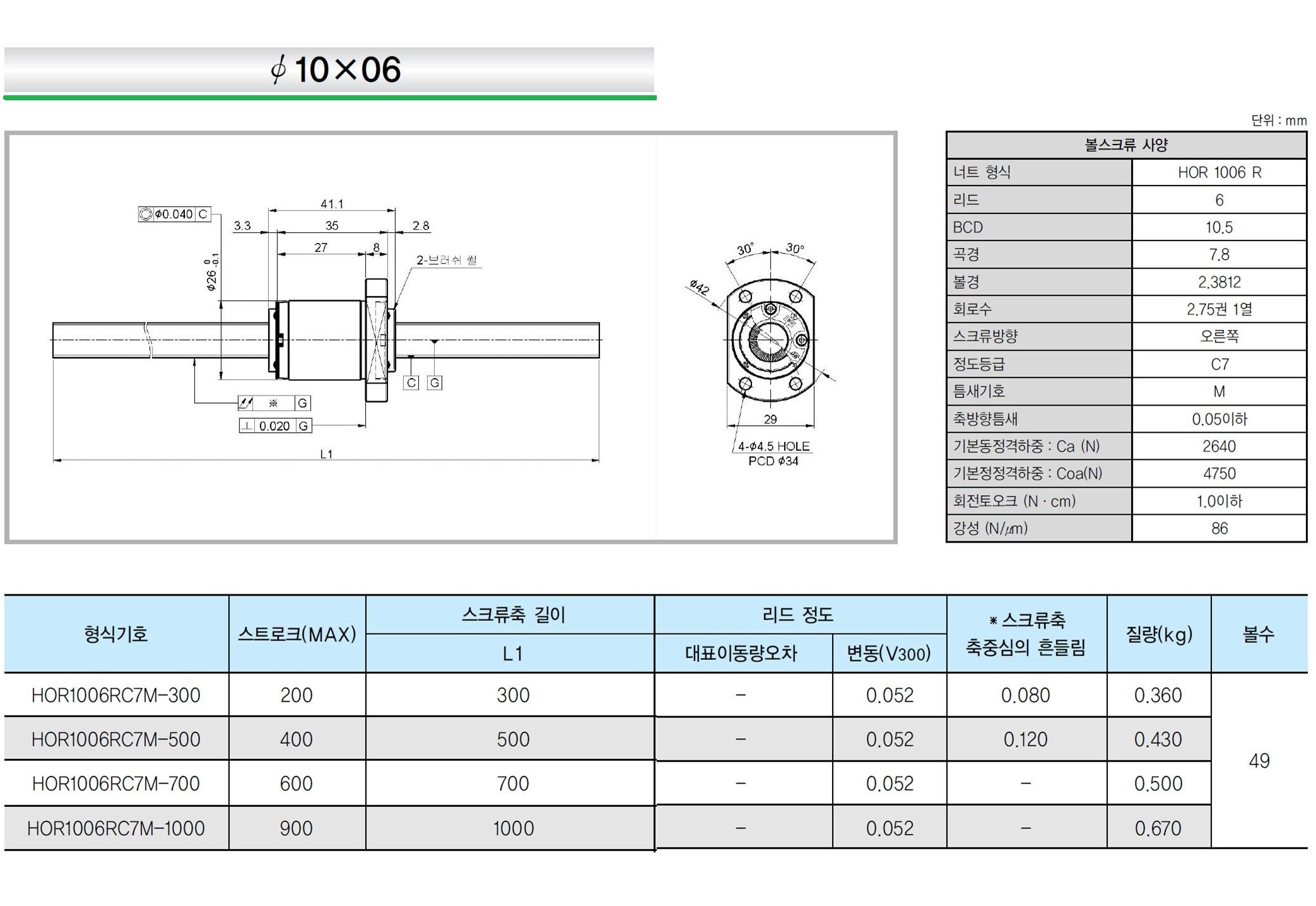

10 × 6 |
|
|
|

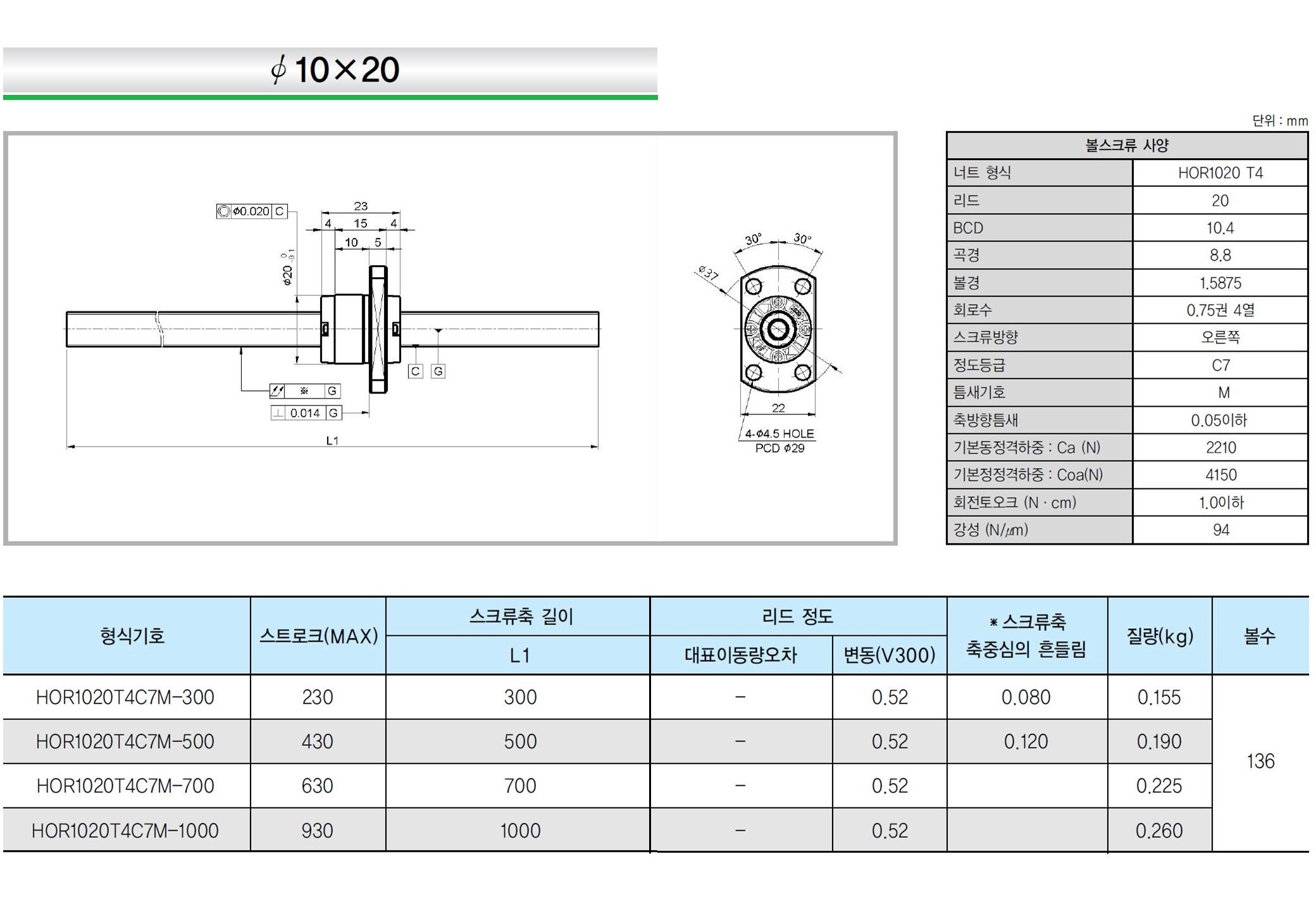

10 × 20 |
|
|
φ 12 |
|

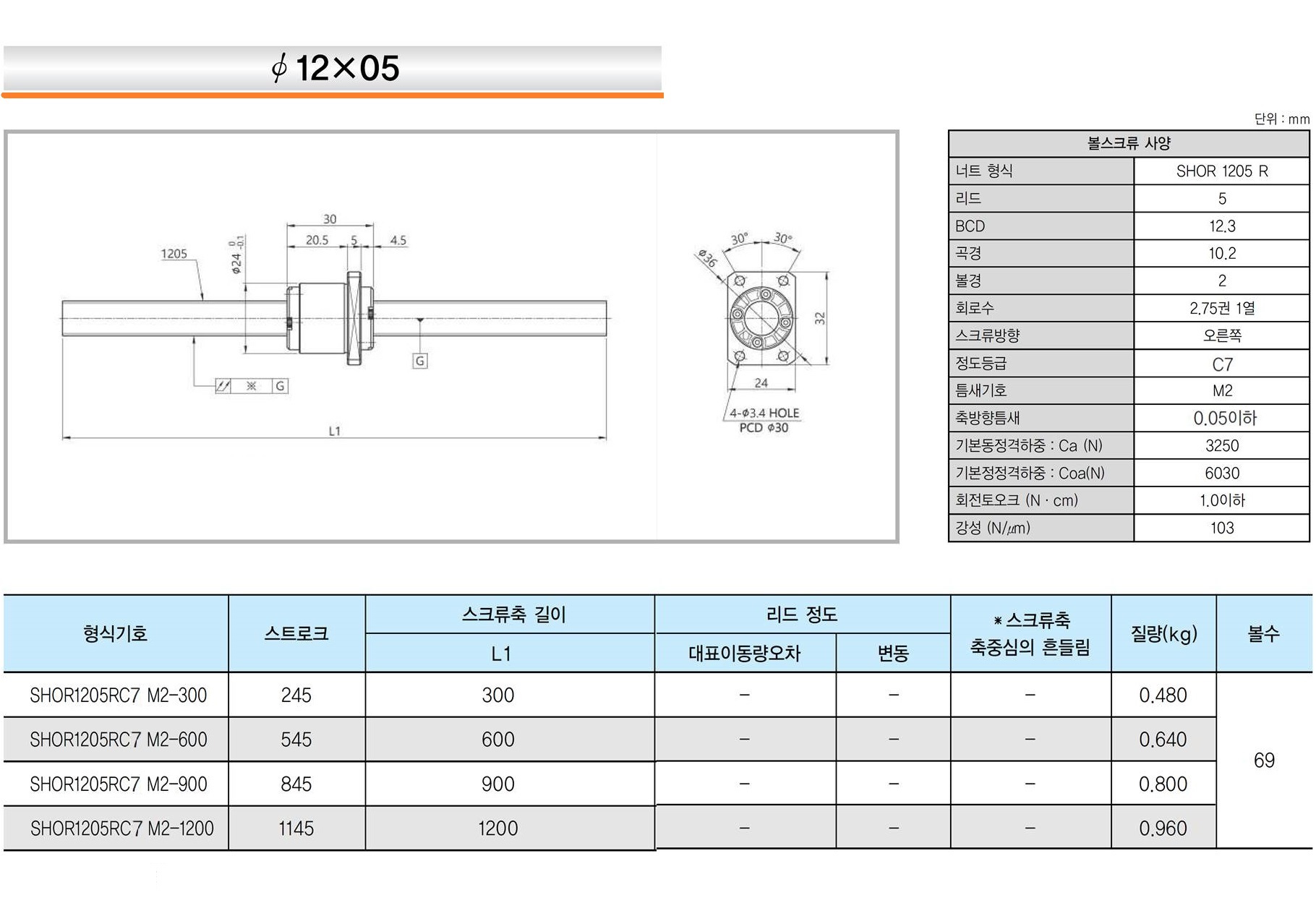

12 × 2 |

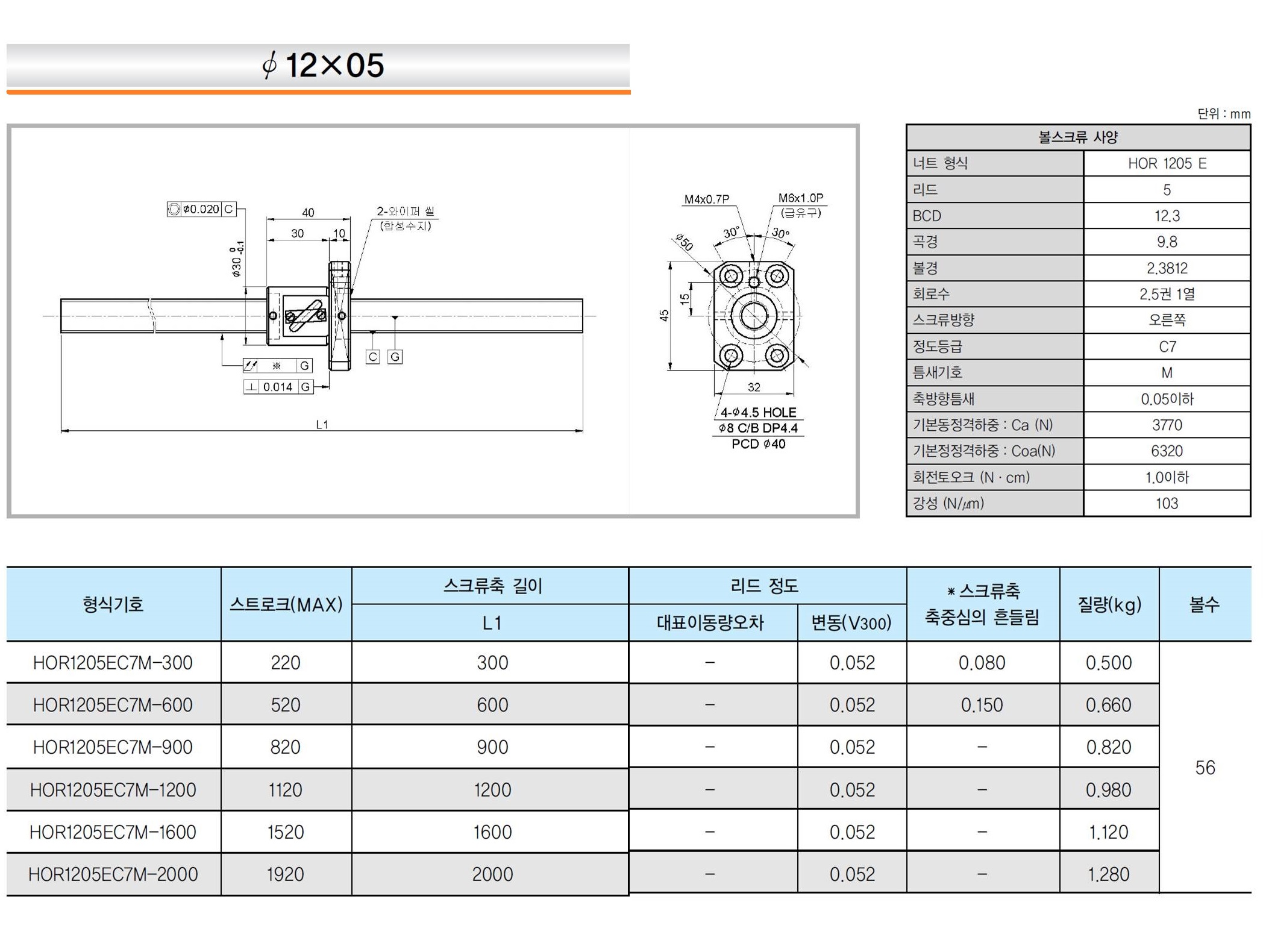

12 × 5 |
|
12 × 8 |

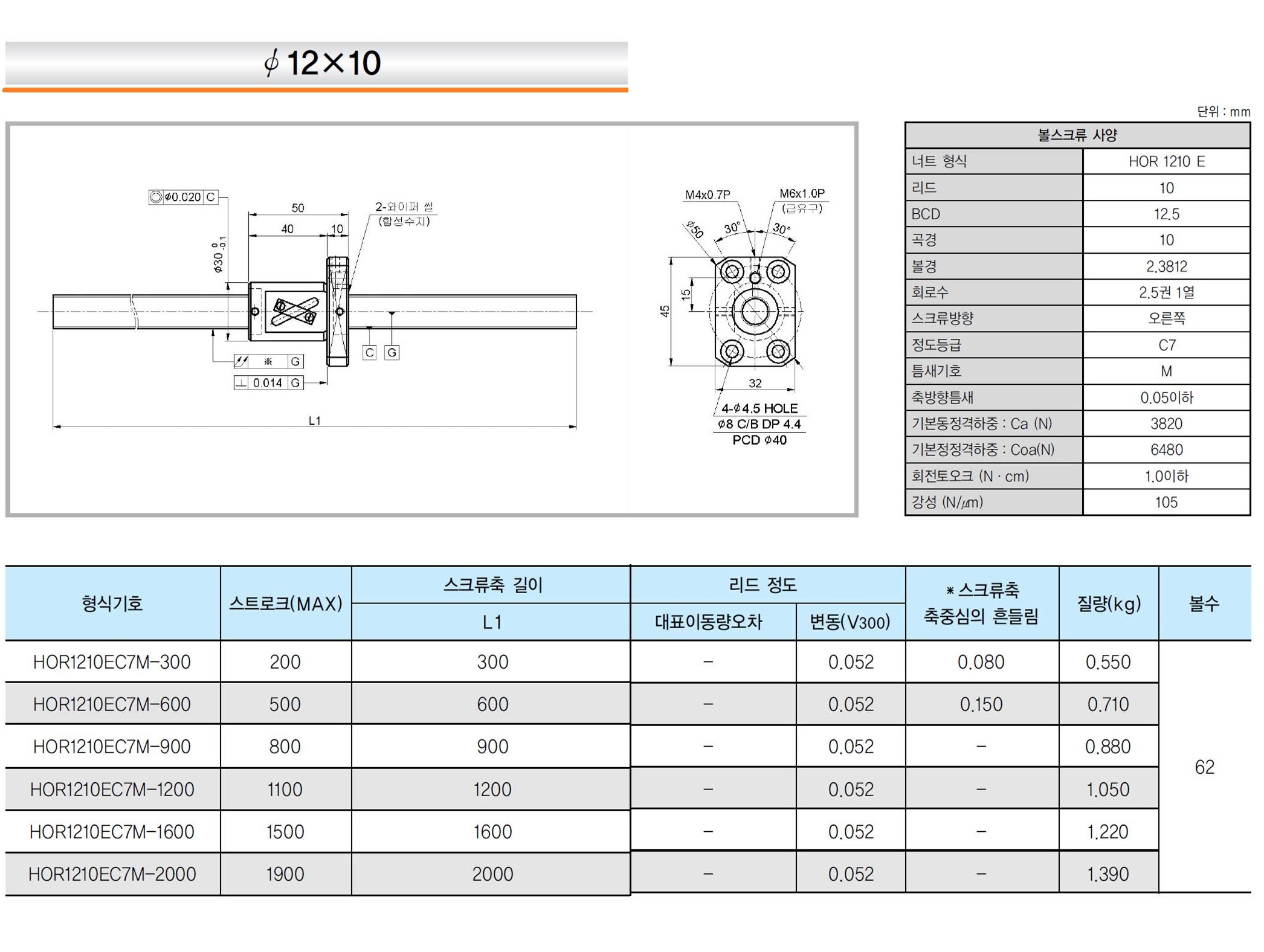

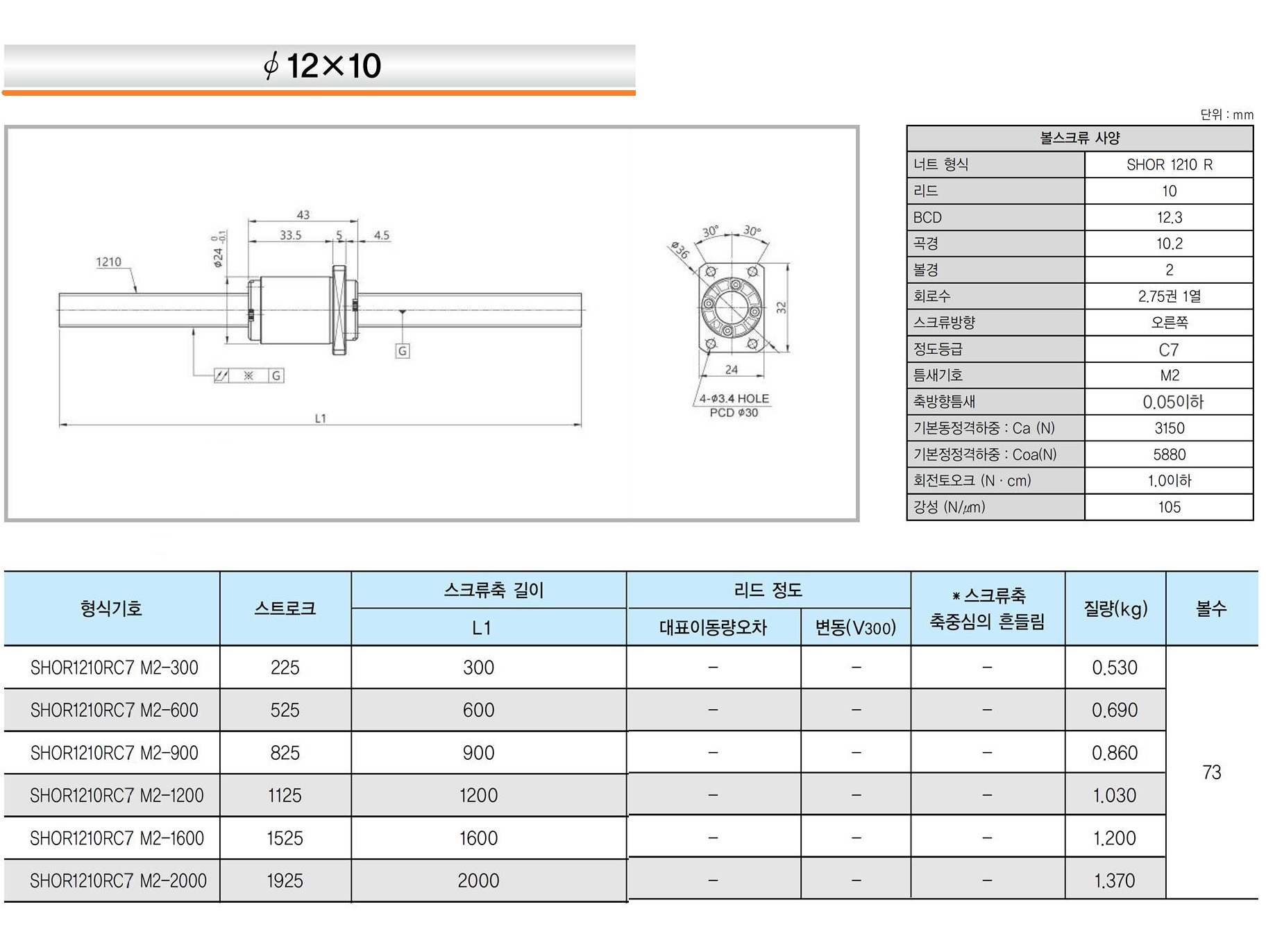

12 × 10 |
|
|
|
|
φ 15 |
|
|

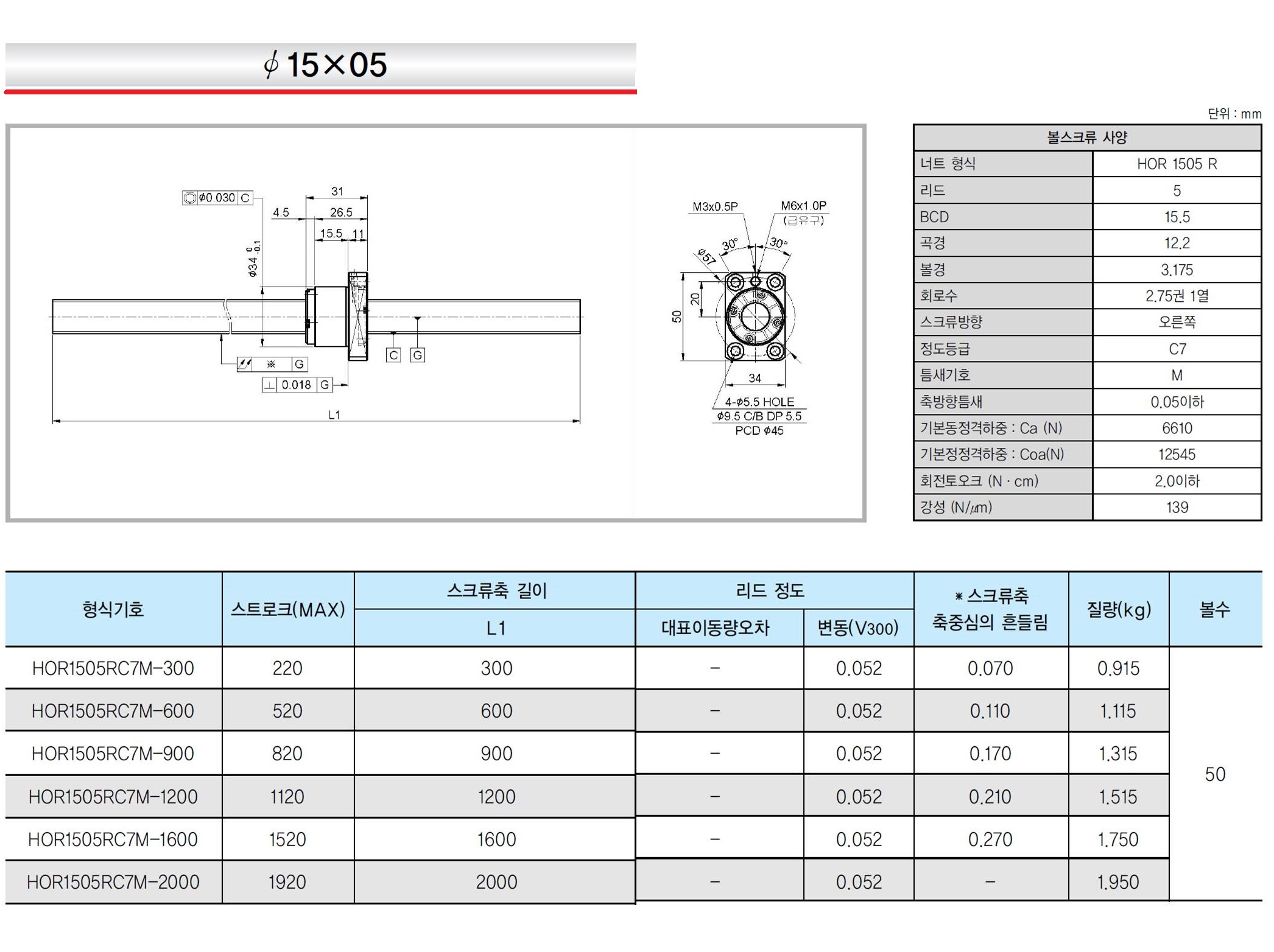

15 × 5 |
|
|

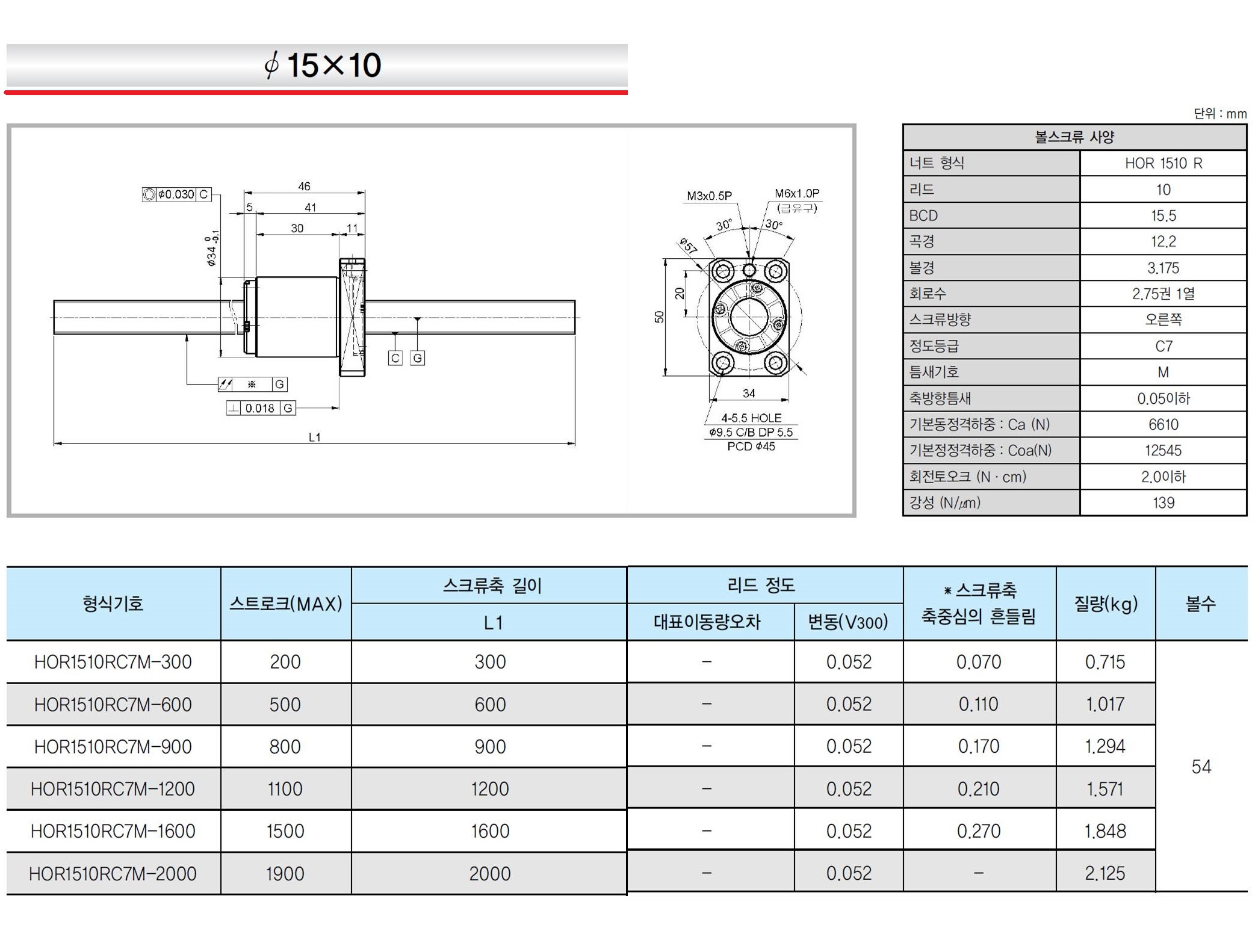

15 × 10 |
|
15 × 20 |
|
|
φ 16 |
|
|
16 × 5 |
|
|
|
16 × 16 |
|
| 16 × 32 |
φ 20 |
|
|
20 × 5 |
|
|
20 × 10 |
|
20 × 20 |
|
|
φ 25 |
|
|
25 × 5 |
|
|
25 × 10 |
|
|
25 × 25 |
|
※ 파란색으로 표기된 치수외의 DATA는 별도 페이지에서 확인 바랍니다.
