- C7 급 (고속형)
- 볼 스크류
- C7 급 (고속형)
point

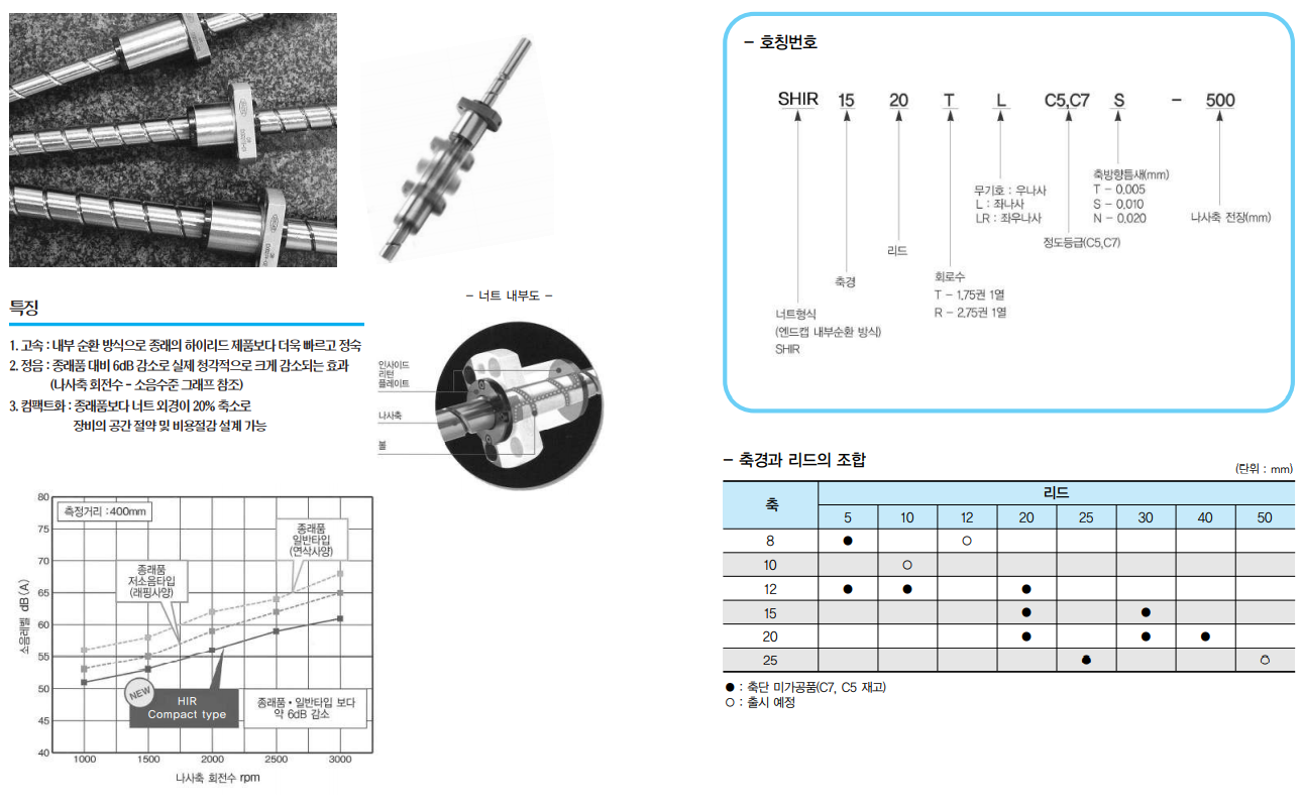

■ 고속형 연삭 C7급 볼스크류
■ 축단 가공품 또는 미가공품
■ 앤드 캡 방식으로 너트의 컴팩트화
■ 종래의 하이리드 제품대비 정숙한 주행
Detail
기존의 하이리드 제품 대비 정숙한 주행과 종래의 너트 대비 20% 축소된 너트로 사용자 설비의 공간 및 설비 비용의 절감 효과를 충족할 수 있다.
● 생산 규격
| 리드 4 mm | 리드 5 mm | 리드 10 mm | 리드 12 mm | 리드 20 mm | 리드 25 mm | 리드 30 mm | 리드 40 mm | 리드 50 mm |

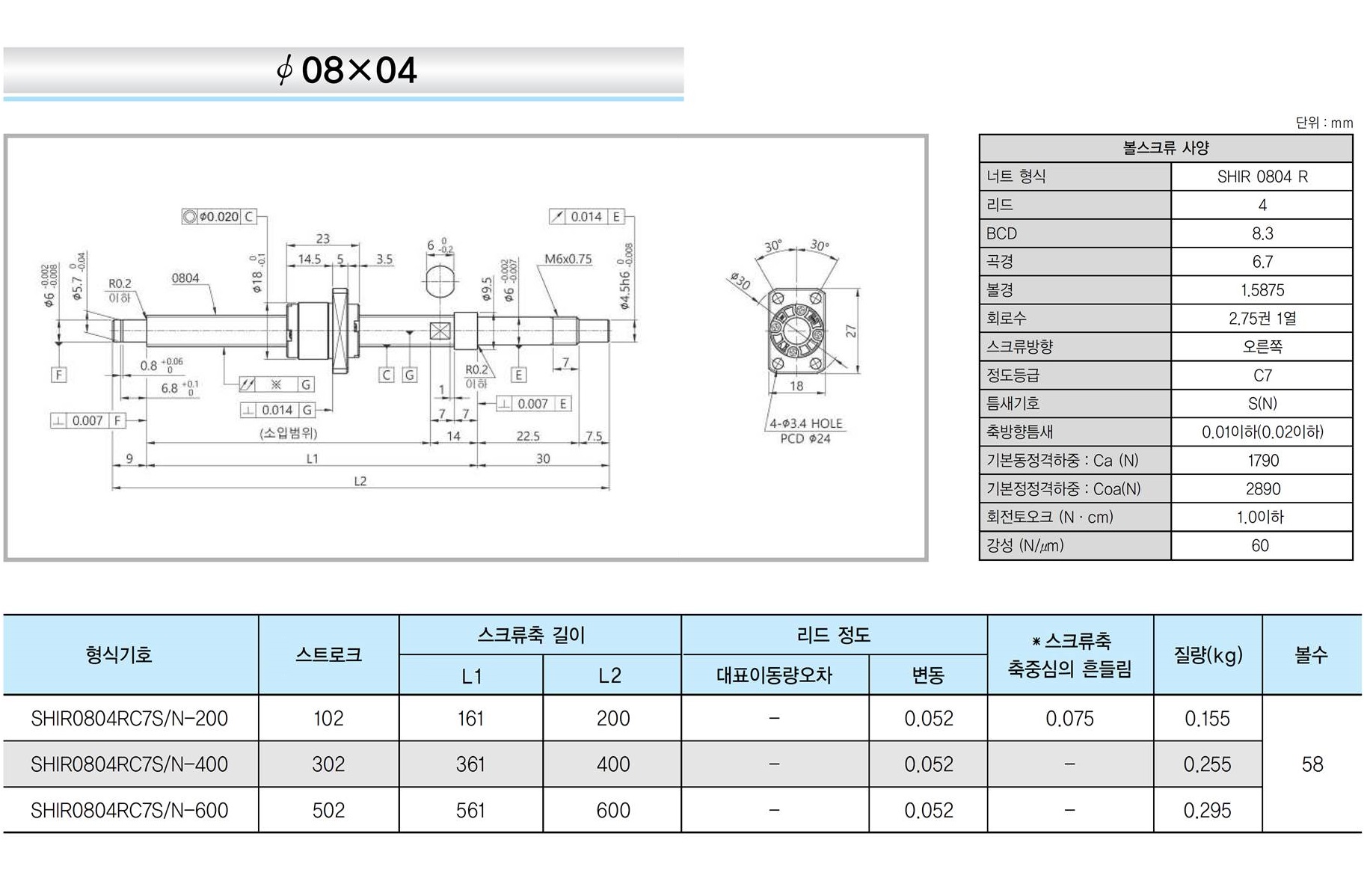

φ 8 | 8 × 4 |
|
|
|
|
|
|
| |

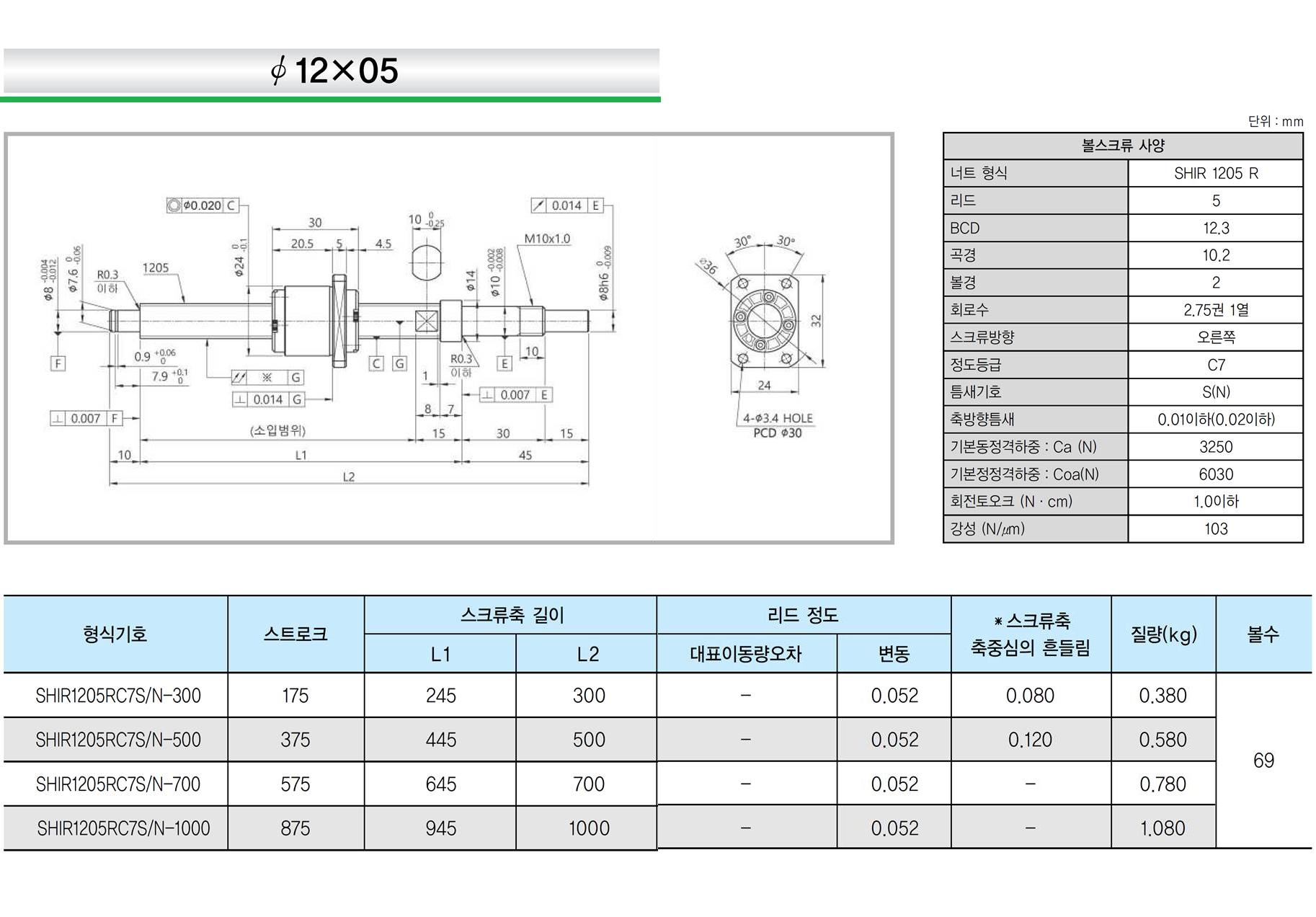

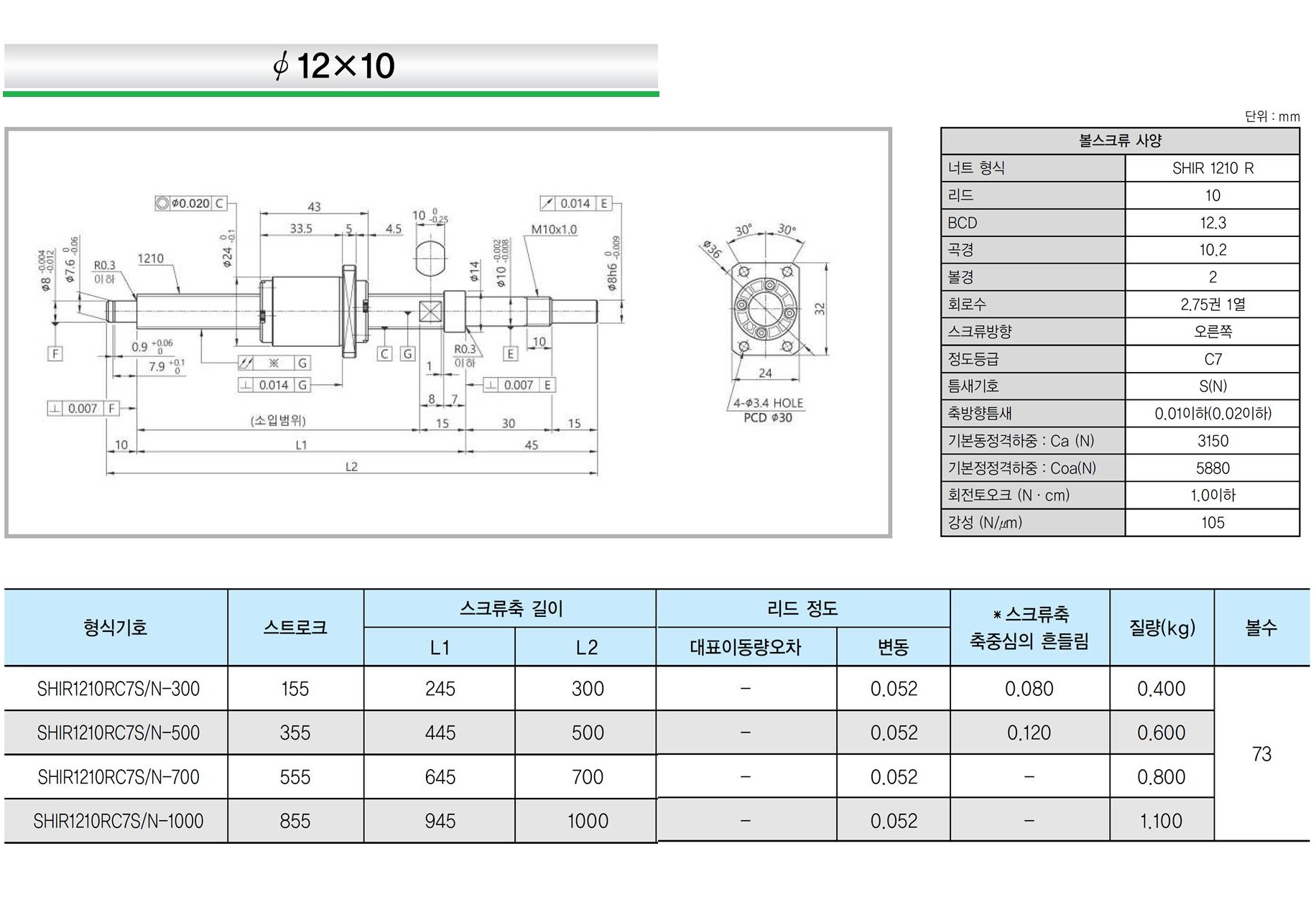

φ 12 | 12 × 5 | 12 × 10 |
| 12 × 20 |
|
|
|
| |
φ 15 |

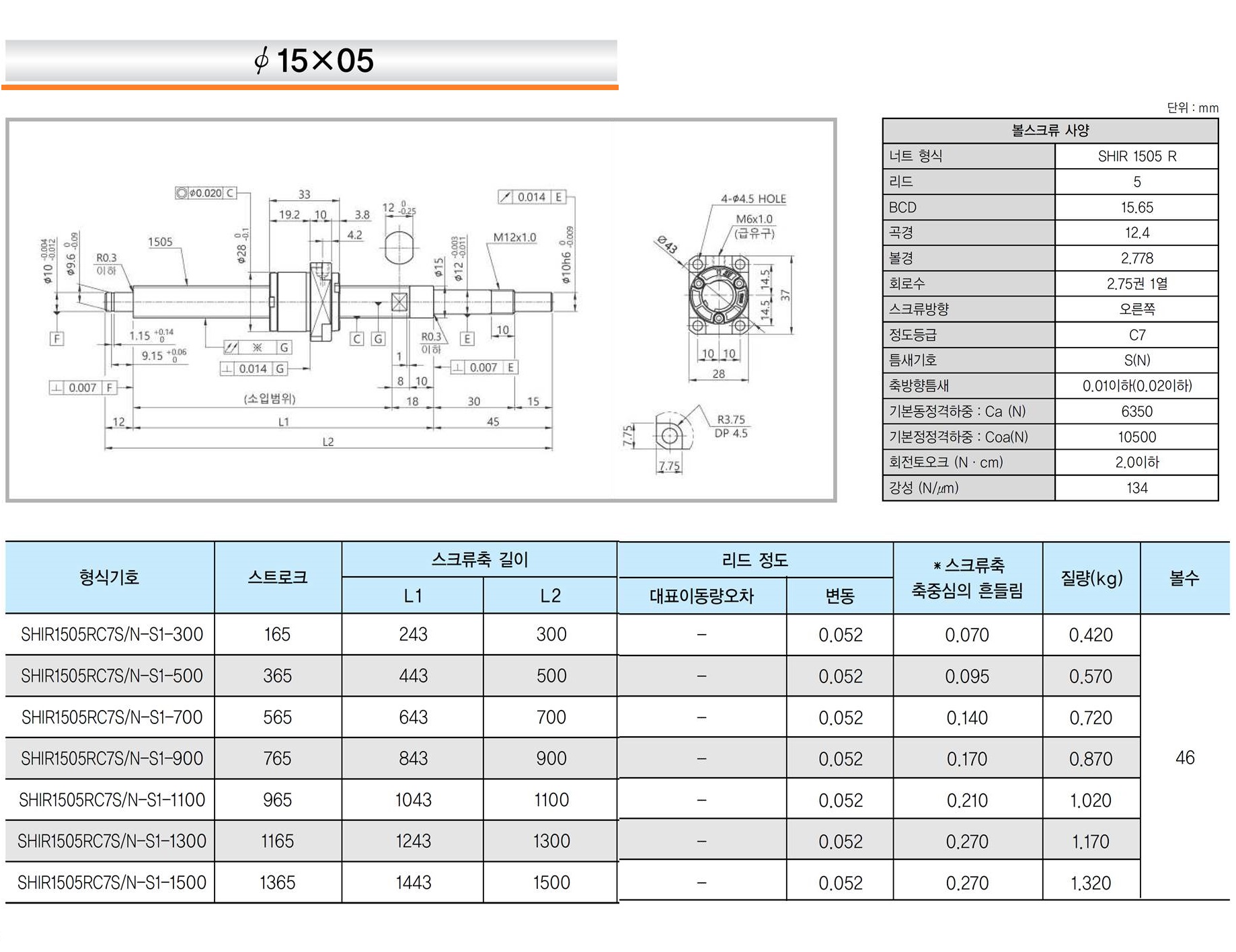

| 15 × 5 | 15 × 10 |

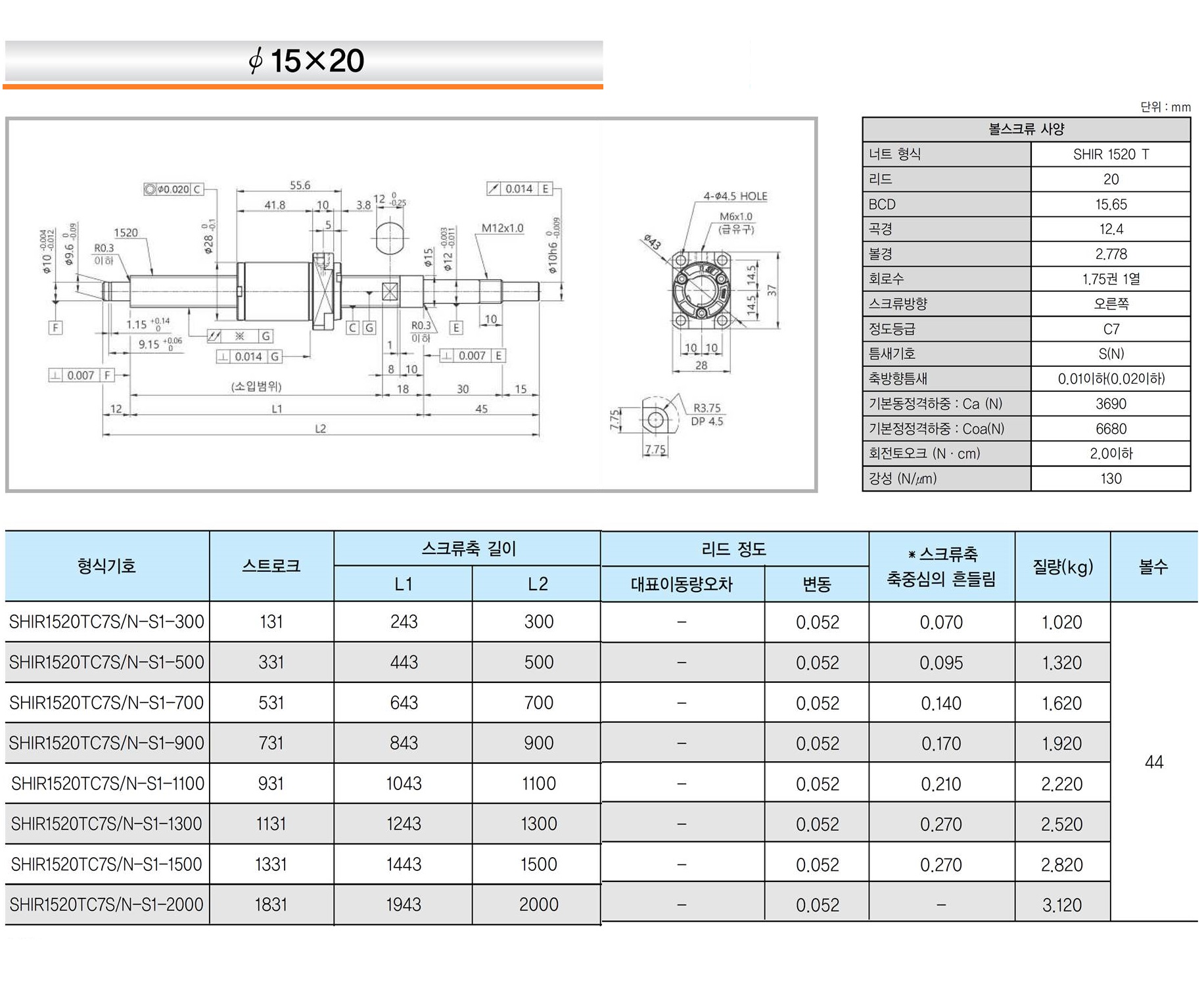

| 15 × 20 |

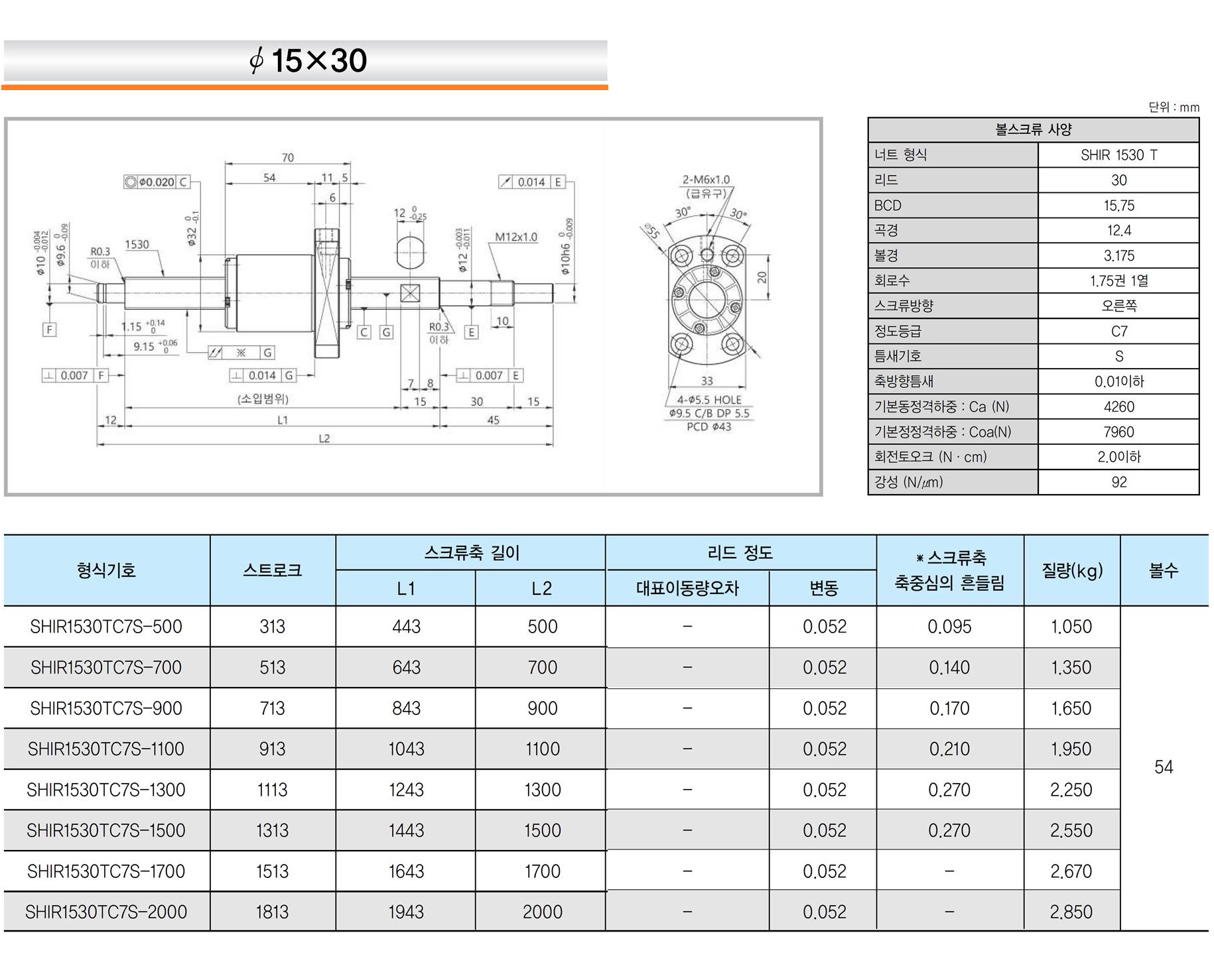

| 15 × 30 |
|
|
φ 20 |
|
|
|

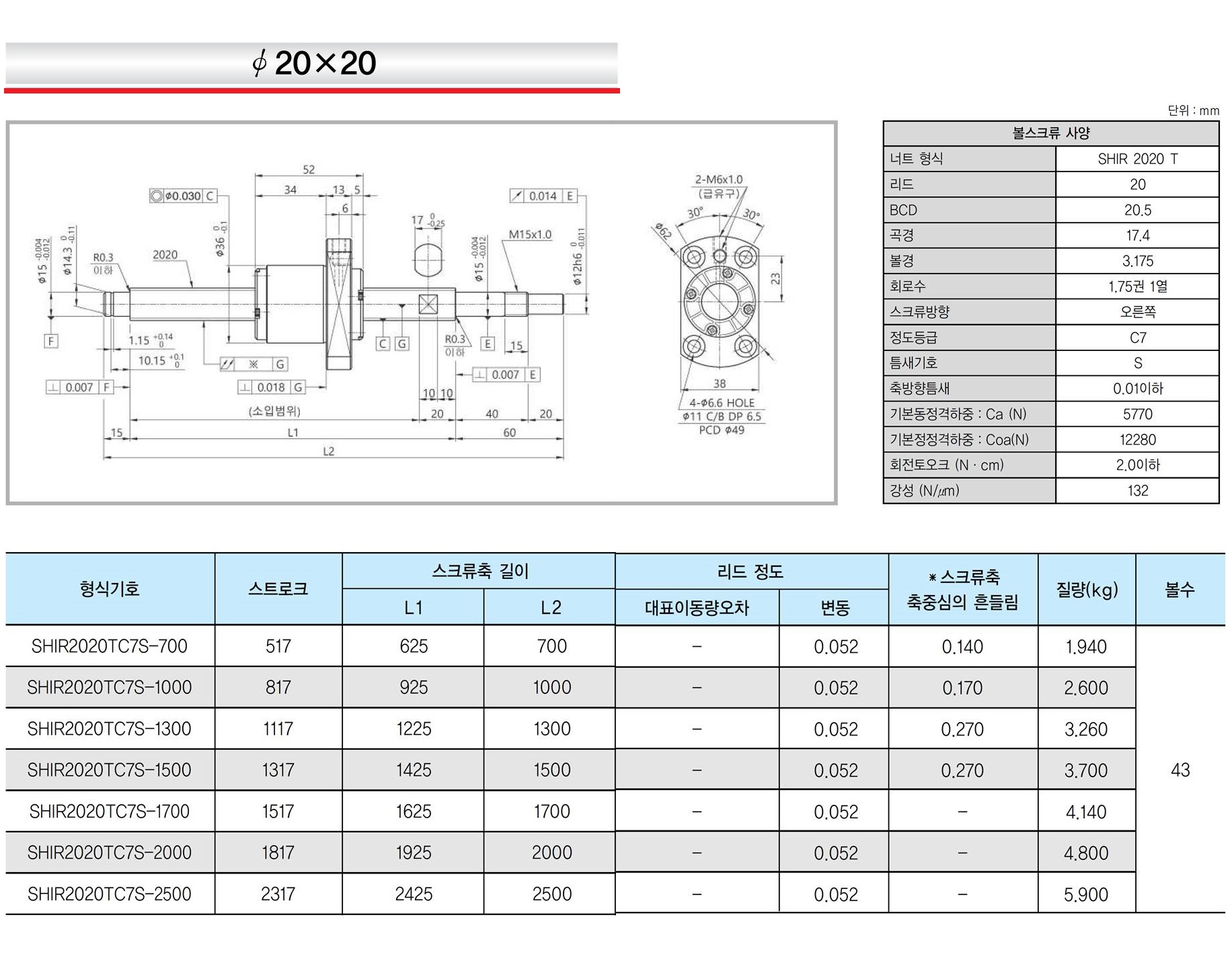

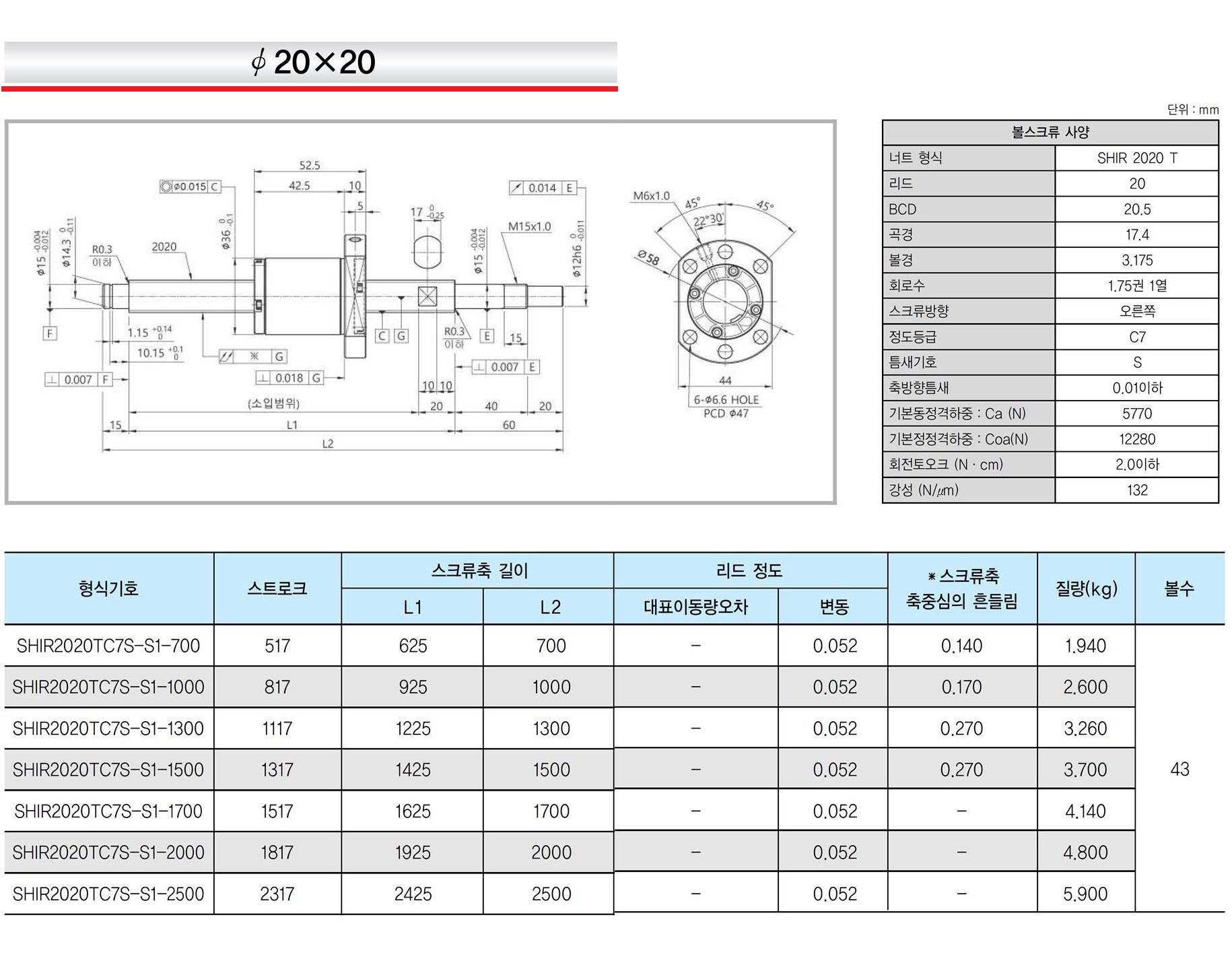

| 20 × 20 |
| 20 × 30 | 20 × 40 |
|
φ 25 |
|
|
|
|

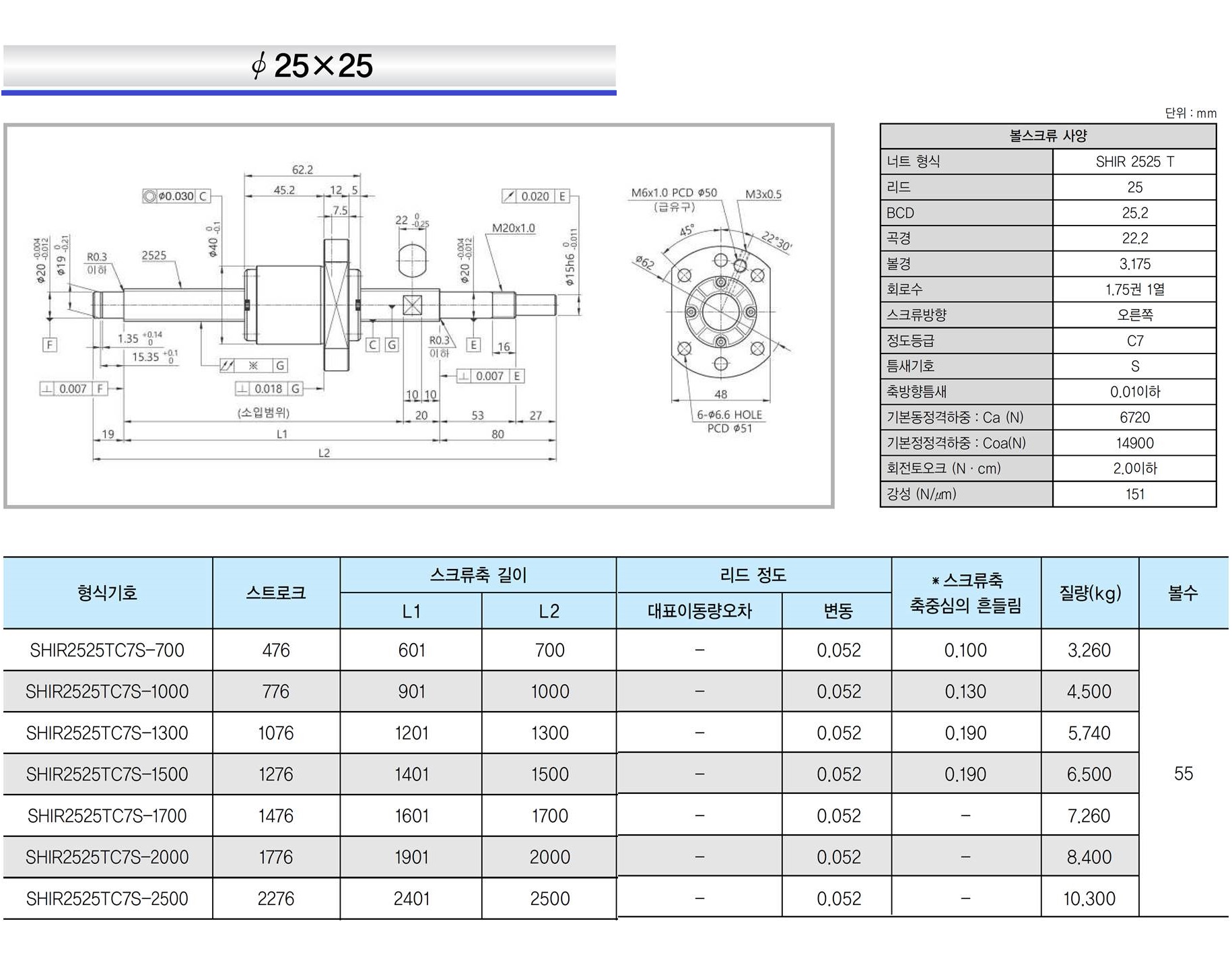

| 25 × 25 |
|

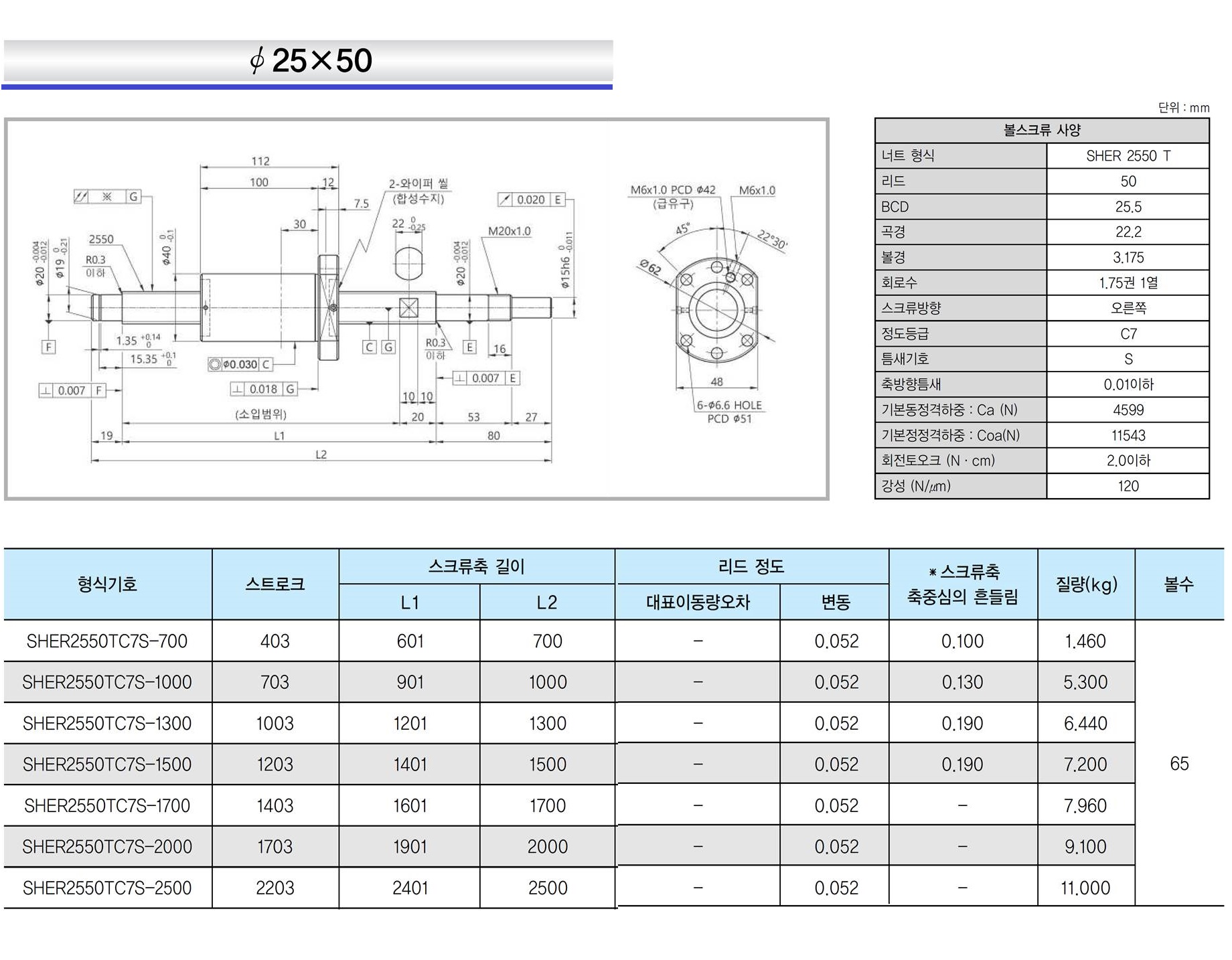

| 25 × 50 |
